(EVSE) (كابل شحن التيار المباشر ، مع سدادة شحن السيارة ونهاية خط حرة ، تستخدم لسرعة
شحن المركبة الكهربائية (EV) من خلال مصدر المركبة CCS 2 ، الذي يستخدم لتثبيته
في محطة شحن المركبات الكهربائية (EVSE)
مواصفات المنتج
(موصول المركبة CCS-2) 2
1. (نوع المقبس ووصفه)
نوع المنتج الأساسي الكابل ذو الجهد/التيار الاسمي المواصفات القطر الخارجي ((ملم)
E121-40531X 80A 1000V 2 × 16 + 16 + 6 × 0.75 ¥18.5 ± 0.5
E121-40631X 125A 1000 فولت 2 × 35 + 16 + 6 × 0.756
E121-41331X 150A 1000V 2 × 50 + 25 + 6 × 0.75 28.0 ± 0.8
E121-40731X 200A 1000V 2 × 70 + 35 + 6 × 0.75 ¥ 33.0 ± 0.8
E121-40831X 250A 1000V 2 × 70 ((73) + 35 + 6 × 0.75 ¥33.5±0.8
2وصف المنتجات:
> iec62196 - 3 - 2016 (المعيار:IEC62196-3-2016) ؛
> أداء مقاومة المياه الكلي للاتصال أعلى
من IP67) ؛
(مظهر المنتج
تصميم جديد، المنتج يتوافق مع هندسة الإنسان والآلة، قبضة مريحة،
مريحة عند التشغيل;)
> (مقاومة الاتصال وارتفاع درجة حرارة الدبابيس والحواجز لا تزال تلبي
متطلبات IEC62196-2016 بعد 10000 دورة ؛)
> (تصميم الهيكل الداخلي
من المنتج هو موجز ولكن ليس بسيطا، والتي تتوافق مع احتياجات الإنتاج الفعلية.

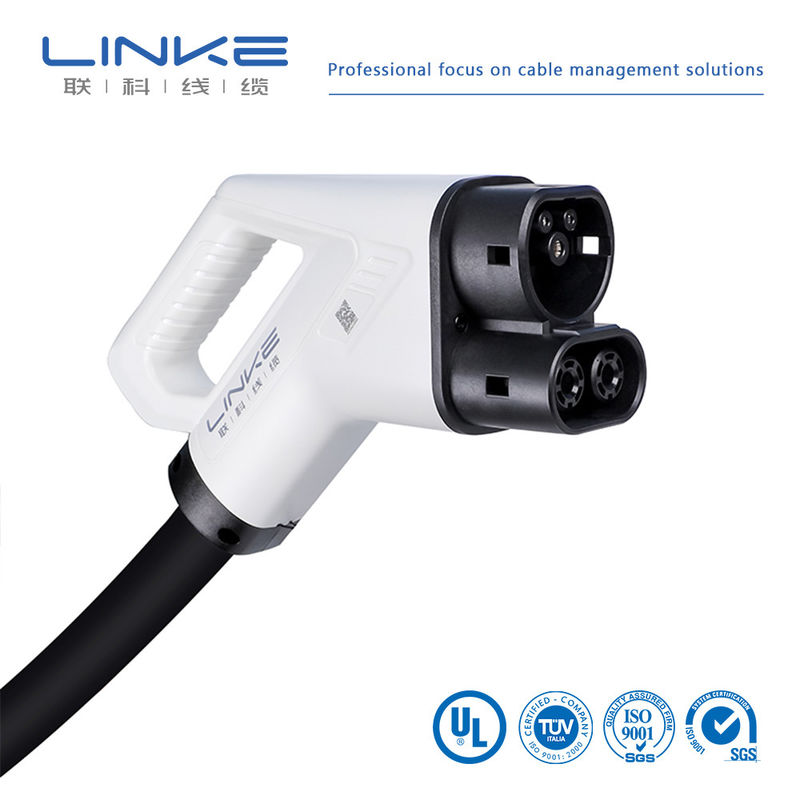

وصلة المركبة CCS-2
(مواد الحجرات تستخدم البلاستيك الهندسي الجديد عالية المستوى، في
يمكن أن تحافظ على استقرار المنتج ووظائفه).
3. ((المواصفات التقنية)
(الخصائص الكهربائية)
> (جهد مشهود) 1000 فولت DC
> (التيار المسموح به) 80A/125A/150A/200A
> (الجهد المقاوم) 3500 فولت AC,@<5mA,&1min
> (مقاومة العزل) 1000MΩ@500V DC
> (مقاومة الاتصال) ≤3mΩ
>
(تردد العمل) 50 هرتز
(الخصائص الميكانيكية)
> (قوة الإدراج) <100N
> (الحياة الميكانيكية) >10000 次
(بيئة التشغيل)
> (متوسط درجة حرارة التشغيل) -30°C+50°C
> (مدى درجة حرارة البيئة) -30°C+105°C
> (فئة التلوث) 2
(معدل IP)
> (درجة الحماية) (IP54 متزاوجة)
(IP55 غير متزامن)
وصلة المركبة CCS-2
(حجم)
(معلومات السلامة):
(تأكد من أن سدادة CCS-2 موجودة بشكل صحيح في محطة الشحن في
لتجنب الاصطدامات أو التجاوز أو أي موقف قد يضع في خطر
قابلية استخدام النظام.
C=1500±3%Ω 0.5w
6. ((معايير التنفيذ)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
لا يناسب الجهاز التوصيلي صناعة
كسر دائرة كهربائية تحت الحمل. يجب أن تكون مجهزة
مع قفل (جهاز الاحتفاظ) بعد الانتهاء من التجميع.)
