مكان المنشأ:
دونج جون الصين
اسم العلامة التجارية:
LINKE CABLE
إصدار الشهادات:
3C，UL，TPU，TPV, UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
نظرة عامة

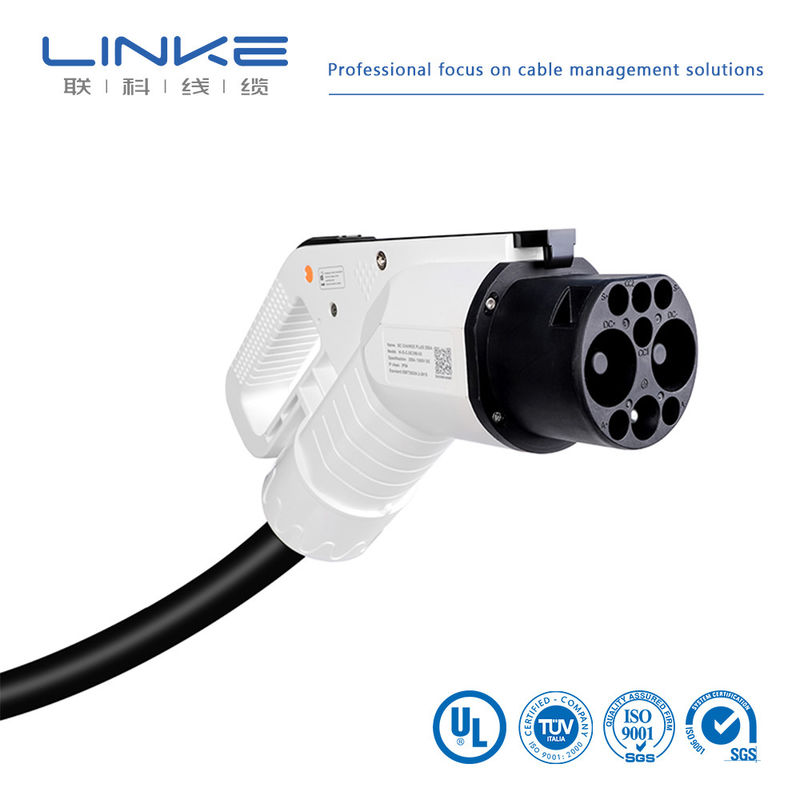

يتوافق كابل شحن التيار المتردد الخاص بنا مع معايير IEC 62196-1:2022 و IEC 62196-2:2022، مع تصميم مريح جيد ومظهر جميل. يتمتع المنتج بدرجة حماية ممتازة، حيث تصل درجة حماية موصل السيارة إلى IP67، ودرجة الحماية المقترنة بمقبس السيارة هي IP54. طرف نحاسي، طلاء فضي على السطح، مادة غلاف بلاستيكية حرارية من الدرجة V0، يمكن تخصيص طول السلك والتيار المقنن وفقًا لمتطلبات العميل.
المعلمات
. الجهد المقنن: 220 فولت تيار متردد (أحادي الطور) / 380 فولت تيار متردد (ثلاثي الطور)
. التيار المقنن: 16 أمبير، 32 أمبير
. درجة حرارة البيئة المحيطة: -35 درجة مئوية - 55 درجة مئوية
. رطوبة البيئة المحيطة: 5% - 95%
. درجات IP: IP67 (موصل السيارة)؛ IP54 (مزيج من المقبس أو الموصل)
. مادة الغلاف الخارجي للكابل: TPE
. هيكل الكابل:
أحادي الطور 16 أمبير: 3 × 2.5 مم² + 1 × 0.75 مم² القطر الخارجي = 11 مم
أحادي الطور 32 أمبير: 3 × 6 مم² + 1 × 0.75 مم² القطر الخارجي = 13.5 مم
ثلاثي الطور 16 أمبير: 5 × 2.5 مم² + 1 × 0.75 مم² القطر الخارجي = 13.5 مم
ثلاثي الطور 32 أمبير: 5 × 6 مم² + 1 × 0.75 مم² القطر الخارجي = 16.5 مم
. قوة الإدخال/السحب: 10 نيوتن - 100 نيوتن
. تحمل السيارة: 10000 نيوتن
. مادة الموصل: PC، PA
. تصنيف اللهب: UL94 V-0
. طرف التوصيل: نحاس، مطلي بالفضة
. مقاومة العزل: ≥ 100 ميجا أوم
. قوة العزل الكهربائي: 2000 فولت تيار متردد لمدة دقيقة واحدة
. دورات الإدخال/السحب: > 10000 مرة
مخطط التوصيل
قيمة المعلمات الكهربائية وتعريف وظيفة التلامس
التلامس
الرقم/التعريف
الجهد والتيار المقنن
تعريف الوظيفة
1-(L1)
| الموصل | نحاس مطلي بالقصدير / نحاس عاري، بناءً على متطلبات العميل | مادة العزل | PVC/TPU/مطاط سيليكون/PE/PP/XLPE/نايلون/أخرى |
| مادة الغلاف | [PVC/PU/مطاط/ضفيرة/إلخ] | الشهادات | RoHS/REACH/UL/CE/IP68/إلخ |
| طول مخصص | [مثال: 1 متر، 3 أقدام، 5 أمتار ± 5% تفاوت] | نوع الكابل | [طبي/طاقة/صوت/محوري/كهربائي/سيارات/تخزين طاقة//إلخ] |
| التدريع | [مدعم/غير مدعم/تدريع ضفيرة] | المقاومة | [مثال: 75 أوم (للكابلات المحورية)] |
| الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى 20 حرفًا] | نصف قطر الانحناء | [مثال: ≥ 5 × قطر الكابل] |
| التصنيف الحالي | [مثال: 5 أمبير] | التصنيف الجهد | [مثال: 30 فولت تيار متردد/مستمر] |
| مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/نحاس/إلخ] | الموصلات | [مثال: USB Type-C، 3.5 مم جاك، RJ45] |
| الغلاف | XLPE أو PE أو PVC مطاط | وقت التسليم | 7-14 يومًا بعد تأكيد الطلب |
| الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ] | درجة الحرارة | ناقص 70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) |
| الحزمة | لفة/صندوق/لوحة/مخصص | خدمات الدعم | كابل مخصص، حلول شاملة، بما في ذلك القطع الدقيق، والتجعيد، وتركيب الحلقات (تحديد المادة، على سبيل المثال، نحاس/مطلي بالنيكل) |
| شهادات الجودة | منتجاتنا تلبي المعايير الدولية التالية: | UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (موصل واحد، عزل بلاستيكي حراري) | UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587 |
| UL2835، UL20276، UL20549، UL21198، 2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664 | ISO9001 و ISO13485، TS16949 | ||
CNR - مادة أسلاك الأجهزة
كابل أحادي معزول بـ PVC مبثوق، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، المجموعة A، B، أو AB، FT1 و/أو FT2
كابل مغلف بـ PVC مبثوق غير متكامل، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة A، B، أو AB، FT1 و/أو FT2
كابل مغلف بـ TPU مبثوق غير متكامل، مصنف 80 درجة مئوية، 300 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة A، B، أو AB، FT1 و/أو FT2
أسئلة متكررة
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع محترف. يمكننا التحكم في طلبك من البداية إلى النهاية. نرحب بزيارتنا. سنقوم باستقبالك في شنتشن.
كيف يمكنني الحصول على عينة لاختبار جودتكم؟
العينات مجانية لك. يُتوقع من العملاء الجدد دفع تكلفة البريد السريع.
ما هو الحد الأدنى لكمية الطلب؟
عادة 100 متر. ومع ذلك، فإن الكابل ثقيل جدًا. من الأفضل طلب كمية مناسبة لتجنب الشحن المرتفع. النقل البحري هو الخيار الأفضل.
هل يمكنني الحصول على خصم؟
يعتمد ذلك على الكمية الخاصة بك. يمكننا تقديم خصم وتحمل الشحن. يرجى الاتصال بنا.
هل تقبل شركتكم إنتاج OEM؟
نعم، يمكننا طباعة اسم شركتك، بل نقوم بتخصيص بطاقة الجودة للترويج لشركتك.
