في Linke Cable، نعتقد أن هناك طريقة أفضل لتقديم كابلات أفضل إلى السوق. نحن نستخدم نهج مهندس إلى مهندس
لتطوير كابلات أفضل للعملاء وتحسين نوعية حياة الفرد.
مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

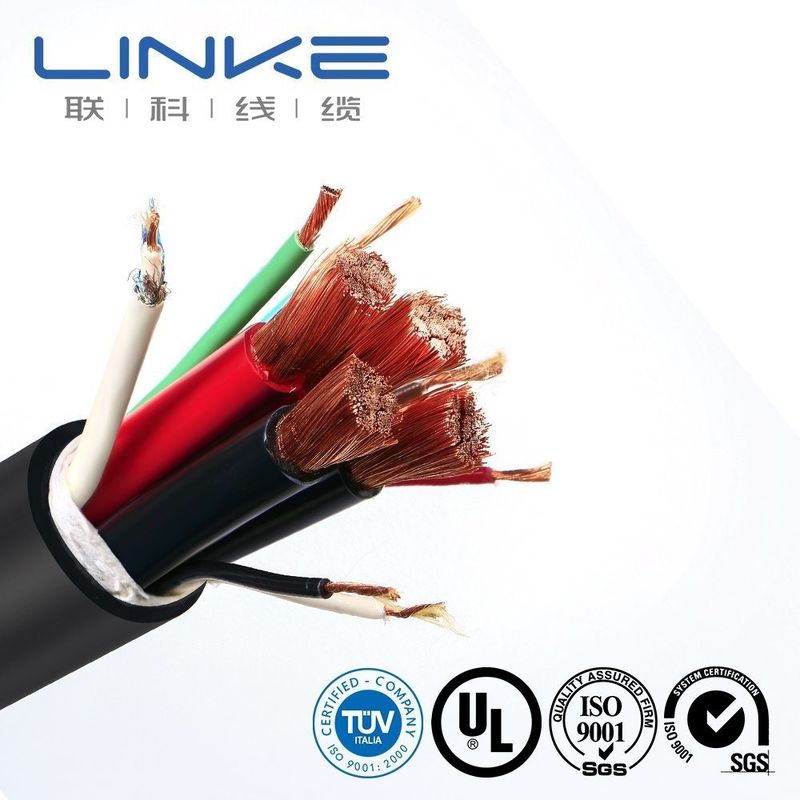

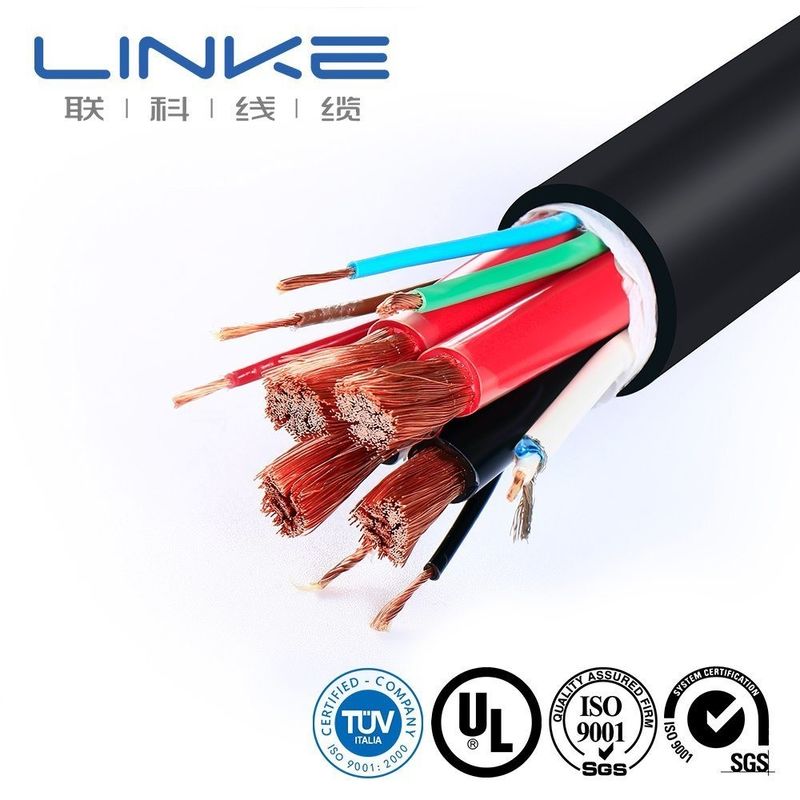

كابل شحن EV للسيارة الكهربائية 16A 32A من النوع 2 مع TUV&UL
المعيار المرجعي: UL 2263
رقم UL:E364879
|
بناء |
سمات |
|
1. موصل |
درجة الحرارة المقدرة:-50 درجة مئوية ~ 105 درجة مئوية |
|
المواد: النحاس العاري |
الجهد المقنن: 1000 فولت |
|
2. العزل |
مقاومة الموصل (عند 20 درجة مئوية): 8AWG<2.23Ω/كم؛ 10AWG<3.51Ω/كم؛ 16AWG<14.1Ω/كم؛طريقة الاختبار متوافقة مع UL 2556 |
|
المواد: تب |
15°ج- مقاومة العزل:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;طريقة الاختبار متوافقة مع UL 2556 |
|
جolor: الأسود والأحمر والأخضر / الأصفر أو غيرها |
الجهد العازل:4.0كيلو فولتتكييف/1 دقيقة(8AWG)، 3.0 كيلو فولت تيار متردد/1 دقيقة(10AWG)، 2.0 كيلو فولت تيار متردد/1 دقيقة(16AWG). لا انهيار.طريقة الاختبار متوافقة مع UL 2556 |
|
3. حشو |
الانحناء نصف القطر دقيقة: ≥6OD. |
|
المواد: غزل القطن |
الصدمة الساخنة: 150 درجة مئوية / ساعة واحدة طريقة اختبار عدم وجود شقوق متوافقة مع UL 2556 |
|
4. الشريط |
اختبار اللهب:FT1.طريقة الاختبار متوافقة مع UL 2556 |
|
المواد: أقمشة غير منسوجة |
قوة الشد العزل:قبل الشيخوخة 5.5Mpa، بعد الشيخوخة(136°ج/168ح) ≥75% أصلي.طريقة الاختبار متوافقة مع UL 2556 |
|
5. غمد |
استطالة العزل:قبل الشيخوخة 200%؛ بعد الشيخوخة(136°ج/168ح) ≥75% أصلي.طريقة الاختبار متوافقة مع UL 2556 |
|
المواد: تب |
قوة الشد سترة:قبل الشيخوخة 8.3Mpa؛ بعد الشيخوخة(136°ج/168ح) ≥75% أصلي.طريقة الاختبار متوافقة مع UL 2556 |
|
اللون: أسود أو برتقالي |
استطالة السترة:قبل الشيخوخة 200%؛ بعد الشيخوخة(136°ج/168ح) ≥75% أصلي.طريقة الاختبار متوافقة مع UL 2556 |
|
|
اختبار الانحناء البارد:-40°C/4H، لا يوجد تشقق.طريقة الاختبار متوافقة مع UL 2556 |
|
|
اختبار الصدمة الساخنة:150°C/1H، لا يوجد تشقق.طريقة الاختبار متوافقة مع UL 2556 |
|
يكتب |
حجم الخطوط الرئيسية & E |
حجم خطوط الإشارة |
السعة المسموح بها @20°المرجع C المحيطة. |
على القطر المرجع. مم |
|
اي في سي 1001 |
10AGW/2+10AGW |
22AGW(20AGW/18AGW/16AGW)0-6 |
32 أ |
12.0±0.5 |
|
اي في سي 1002 |
9AGW/2+10AGW |
40 أ |
13.8±0.5 |
|
|
اي في سي 1003 |
8AGW/2+10AGW |
48 أ |
15.0±0.5 |
|
|
اي في سي 1004 |
6AGW/2+8AGW |
80 أ |
18.9±0.5 |
|
|
اي في سي 1005 |
3AGW/4+12AGW(14AGW/10AGW) |
18أغو (20أغو/22أغو)0-8 |
170 أمبير (200 أمبير) |
28.3±1.0 |
|
اي في سي 1006 |
2AGW/4+12AGW(14AGW/10AGW) |
200 أمبير (250 أمبير) |
31.0±1.0 |
|
|
اي في سي 1007 |
1/0AGW/4+12AGW(14AGW/10AGW) |
300A-350A |
36.5±1.0 |
|
|
اي في سي 1008 |
4AGW/2+14AGW |
120 أ |
21.0±1.0 |
|
|
اي في سي 1009 |
1AGW/4+14AGW |
|
250 أمبير (300 أمبير) |
34.0±1.0 |

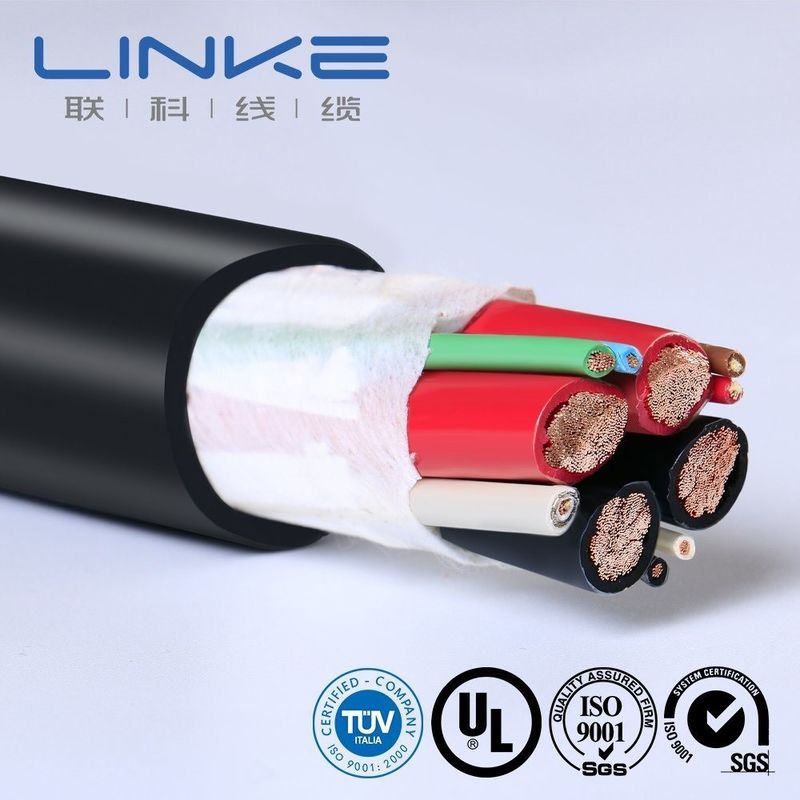

كابل شحن UL 2263 EV (مناسب لـ CCS1)
المعيار المرجعي: UL 2263
رقم UL:E364879
| بناء | سمات |
| 1. موصل | درجة الحرارة المقدرة: -40 درجة مئوية ~ 105 درجة مئوية |
| المواد: النحاس العاري | الفولطية المقدرة: 300 فولت، 600 فولت أو 1000 فولت |
| 2. العزل | اختبار اللهب: طريقة اختبار VW-1 متوافقة مع UL 2556 |
| المواد: تب | الحد الأدنى: نصف قطر الانحناء: ≥6*OD |
| اللون: أسود، أحمر، أخضر/أصفر أو غيرها | الجهد العازل: 1.5 كيلو فولت تيار متردد/1 دقيقة. لا توجد طريقة اختبار الأعطال تتوافق مع UL 2556 |
| 3. حشو | الانحناء البارد: -40 درجة مئوية/4 ساعات طريقة اختبار عدم وجود شقوق متوافقة مع UL 2556 |
| المواد: غزل القطن | الصدمة الساخنة: 150 درجة مئوية / ساعة واحدة طريقة اختبار عدم وجود شقوق متوافقة مع UL 2556 |
| 4. الشريط | مقاومة الزيت: IRM902، 60 درجة مئوية/168 ساعة الشد والاستطالة ≥70% قيمة غير قديمة |
| المواد: أقمشة غير منسوجة | مقاومة السحق: S≥12AWG 4.45kN، 12AWG＜S≥2AWG، 11.1kN، 2AWG＜S 15.6kN |
| 5. غمد | مقاومة الطقس: 720 بوصة مقياس الطقس بقوس زينون، بدون شقوق |
| المواد: تب | المتطلبات البيئية: متوافقة مع RoHS |
| اللون: أسود أو برتقالي (قابل للتخصيص) |
| يكتب | مقاس | موصل الذين تقطعت بهم السبل OD ملم المرجع. | الأعلى. مقاومة الموصل mΩ/m@20°C | السعة المسموح بها عند 20 درجة مئوية المرجع. | على القطر المرجع. مم | التعبئة م/بكرة (المرجع) |
| 600 فولت أو 1000 فولت عشية (TPE) | 3 × 16 أوغ | 1.5/1.2 | 14.1 | 12 أ | 10.8 ± 0.5 | 1000 م / 700 # |
| 3 × 14 أوغ | 1.9/1.2 | 8.88 | 16 أ | 11.8 ± 0.5 | 800 م / 700 # | |
| 3 × 12 أوغ | 2.4/1.2 | 5.58 | 23 أ | 14.3±0.5 | 500 م / 700 # | |
| 3 × 10 أوغ | 3.0/1.2 | 3.51 | 32 أ | 15.6±0.5 | 500 م / 700 # | |
| 2×8AWG+10AWG | 4.3/3.0 | 2.23/3.51 | 46 أ | 20.9±0.8 | 500 م / 950 # | |
| 2×6AWG+8AWG | 5.4/4.3 | 1.40/2.23 | 63 أ | 23.4±0.8 | 400 م / 950 # | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 14.1/22.4 | 12 أ | 11.4±0.5 | 800 م / 700 # | |
| 3×14AWG+1×18AWG | 1.9/1.2 | 8.88/22.4 | 16 أ | 13.5±0.5 | 500 م / 700 # | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/22.4 | 23 أ | 14.5±0.5 | 500 م / 700 # | |
| 3×10AWG+1×18AWG | 3.0/1.2 | 3.51/22.4 | 32 أ | 15.8±0.6 | 500 م / 700 # | |
| 2×8AWG+10AWG+18AWG | 4.3/3.0 | 2.23/3.51/22.4 | 46 أ | 20.9±0.8 | 500 م / 950 # | |
| 2×6AWG+8AWG+18AWG | 5.4/4.3 | 1.40/2.23/22.4 | 63 أ | 23.4±0.8 | 400 م / 950 # | |
| 2×4AWG+6AWG+18AWG | 6.6/5.4 | 0.882/1.4/22.4 | 75 أ | 27.0±0.9 | 300 م / 950 # | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/22.4 | 12 أ | 12.2±0.5 | 500 م / 700 # | |
| 3×14AWG+2×18AWG | 1.9/1.2 | 8.88/22.4 | 16 أ | 14.1±0.5 | 500 م / 700 # | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/22.4 | 23 أ | 15.1±0.6 | 500 م / 700 # | |
| 3×10AWG+2×18AWG | 3.0/1.2 | 3.51/22.4 | 32 أ | 15.8±0.6 | 500 م / 700 # | |
| 2×8AWG+10AWG+2×18AWG | 4.3/3.0 | 2.23/3.51 | 46 أ | 20.9±0.8 | 500 م / 950 # | |
| 2×6AWG+8AWG+2×18AWG | 5.4/4.3 | 1.40/2.23 | 63 أ | 23.4±0.8 | 400 م / 950 # | |
| 2×4AWG+6AWG+2×18AWG | 6.6/5.4 | 0.882/1.4 | 75 أ | 27.0±0.9 | 300 م / 950 # | |
| 2×2AWG+4AWG+2×18AWG | 8.2/6.6 | 0.555/0.882 | 100 أ | 30.5±1.0 | 400 م / 1200 # | |
| 2×1/0AWG+2AWG+4×16AGW | 10.5/8.2 | 0.349/0.555 | 200 أ | 38.0±1.0 | 250 م / 1200 # | |
|
2×3/0AWG+1/0AWG (2×3/0AWG+4AWG+6X18AWG)
3/0AWG الخط الأرضي بحد أدنى 4AWG
|
13.05/10.5 | 0.219/0.349 | 260 أ | 45.0±1.0 | 150 م / 1200 # | |
| 4X1-0AWG+4AWG+6X18AWG | 10.4/6.5 | 0.351/0.882/23.6 | 300A/350A | 45.7±1.2 | 150 م / 1200 # | |
| 300 فولت إيفجي (TPE) | 3 × 16 أوغ | 1.5/1.2 | 3.51/22.4 | 12 أ | 9.5±0.3 | 1200 م / 700 # |
| 3 × 14 أوغ | 1.9/1.2 | 8.88/22.4 | 16 أ | 10.2±0.5 | 1000 م / 700 # | |
| 3 × 12 أوغ | 2.4/1.2 | 5.58/22.4 | 23 أ | 11.4±0.5 | 800 م / 700 # | |
| 3×16AWG+1×18AWG | 1.5/1.2 | 3.51/22.4 | 12 أ | 10.5±0.5 | 1000 م / 700 # | |
| 3×14AWG+1×18AWG | 1.9/1.2 | 8.88/22.4 | 16 أ | 11.1 ± 0.5 | 80 م/700 # | |
| 3×12AWG+1×18AWG | 2.4/1.2 | 5.58/22.4 | 23 أ | 12.2±0.5 | 500 م / 700 # | |
| 3×16AWG+2×18AWG | 1.5/1.2 | 3.51/22.4 | 12 أ | 11.3±0.5 | 800 م / 700 # | |
| 3×14AWG+2×18AWG | 1.9/1.2 | 8.88/22.4 | 16 أ | 12.0±0.5 | 800 م / 700 # | |
| 3×12AWG+2×18AWG | 2.4/1.2 | 5.58/22.4 | 23 أ | 13.1±0.5 | 500 م / 700 # | |
| يمكن أن يكون عدد أسلاك الإشارة 0 ~ 6، أو أكثر، يمكن أن تكون مواصفات موصل سلك الإشارة 16AWG، 18AWG، 20AWG، 22AWG. | ||||||
قد تتغير مواصفات المنتج وأحجامه وهياكله المذكورة أعلاه بسبب التقدم التكنولوجي. يمكن تصميم وتصنيع مواصفات مماثلة وفقًا لاحتياجات العملاء.
شركة تصنيع الأسلاك والكابلات Linke Cable Technology Co., Ltd هي مورد رائد للكابلات في الصين. في الماضي أكثر من 10 سنوات،
تركز شركة Linke Cable على البحث والتطوير وإنتاج وتسويق الأسلاك والكابلات. توفر Linke كابلات مختلفة ومخصصة
حلول الكابلات لجميع أنحاء العالم. نحن متخصصون في كابل شحن EV، الكابل الطبي، كابل السيليكون، كابل الربيع،
الكابل المضفر، كابل المنشفة، سلك UL، كابل السيارات، إلخ.
في Linke Cable، نعتقد أن هناك طريقة أفضل لتقديم كابلات أفضل إلى السوق. نحن نستخدم نهج مهندس إلى مهندس
لتطوير كابلات أفضل للعملاء وتحسين نوعية حياة الفرد.
معرض:
لقد تجاوزنا UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269
(موصل واحد، العزل الحراري)
UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587، UL2835،
UL20276، UL20549، UL21198،2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664
ISO9001 وISO13485،TS16949
CNR- مواد أسلاك الأجهزة،
مقذوف PVC معزول مفرد، مصنف 105 درجة مئوية، 1000 فولت، ClassI، GroupA، B، أو AB، FT1 و/أو FT2.
كابل مغلف غير متكامل من مادة PVC، مصنف 105 بوصة C، 1000V، الفئة I، الفئة أو الفئة I/Il، المجموعة A، B، أو AB، FT1 و/أو FT2.
كابل مغلف غير متكامل من مادة TPU، مصنف 80 بوصة C، 300V، الفئة I، الفئة أو الفئة I/Il، المجموعة A، B، أو AB، FT1 و/أو FT2
1. أإعادة لك منتج أو شركة تجارية؟
نحن شركة تصنيع محترفة. يمكننا التحكم في طلبك من البداية إلى النهاية.
مرحبا بكم في زيارتنا. سوف نقلك في شنتشن.
2. كيف يمكنني الحصول على عينة لاختبار الجودة الخاصة بك؟
العينات مجانية بالنسبة لك. ومن المتوقع أن يدفع العملاء الجدد تكلفة البريد السريع.
3. ما هو الحد الأدنى لكمية الطلب؟
عادة 100 م. ومع ذلك، الكابل ثقيل جداً.
من الأفضل أن تطلب كمية مناسبة لتجنب ارتفاع الشحن.
النقل البحري هو الخيار الأفضل.
4. هل يمكنني الحصول على خصم؟
ذلك يعتمد على الكمية الخاصة بك، يمكننا تقديم خصم وتحمل تكاليف الشحن. الثابتة والمتنقلة يرجى الاتصال بنا.
5. هل تقبل شركتك إنتاج OEM ؟
نعم، يمكننا طباعة اسم شركتك، حتى أننا قمنا بتخصيص بطاقة الجودة للترويج لشركتك
أرسل استفسارك مباشرة إلينا
