مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
فيديو
فيديو

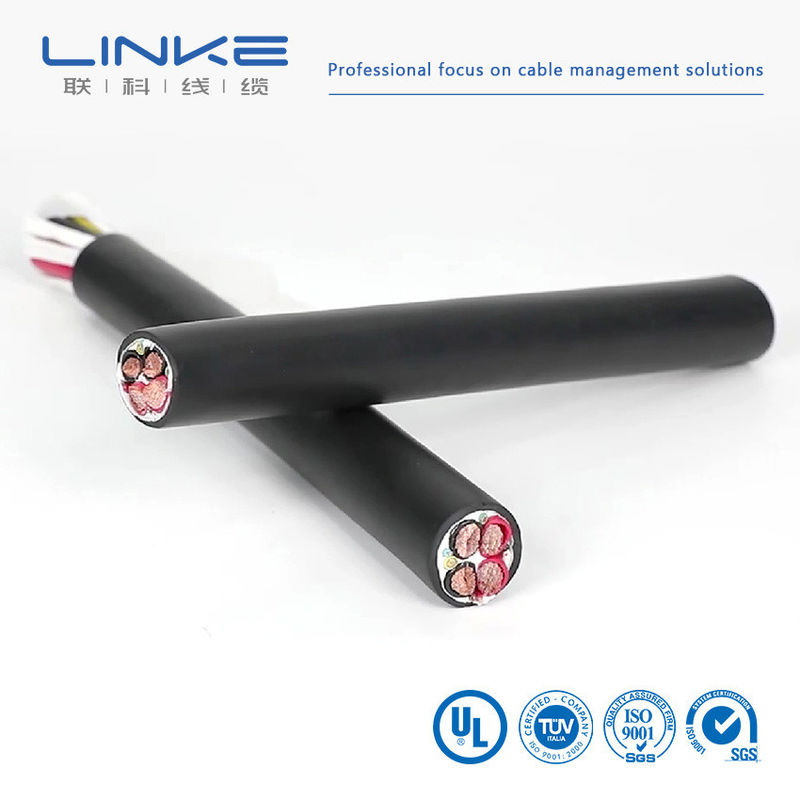

مقياس الاستخدام خط شحن التيار المباشر الكابل: 350A 1/0AWG x 4C + 18AWG (CP:shielding) 1C + 14AWG × 1C + 18AWG x 2P + 18AWG x 1C OD = 35mm TPE Sheath

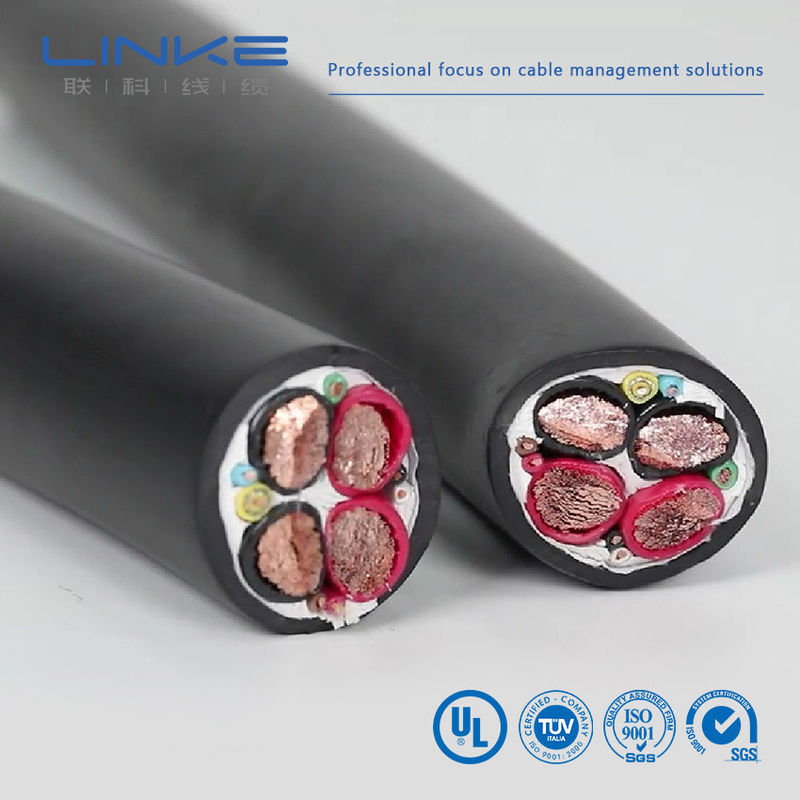

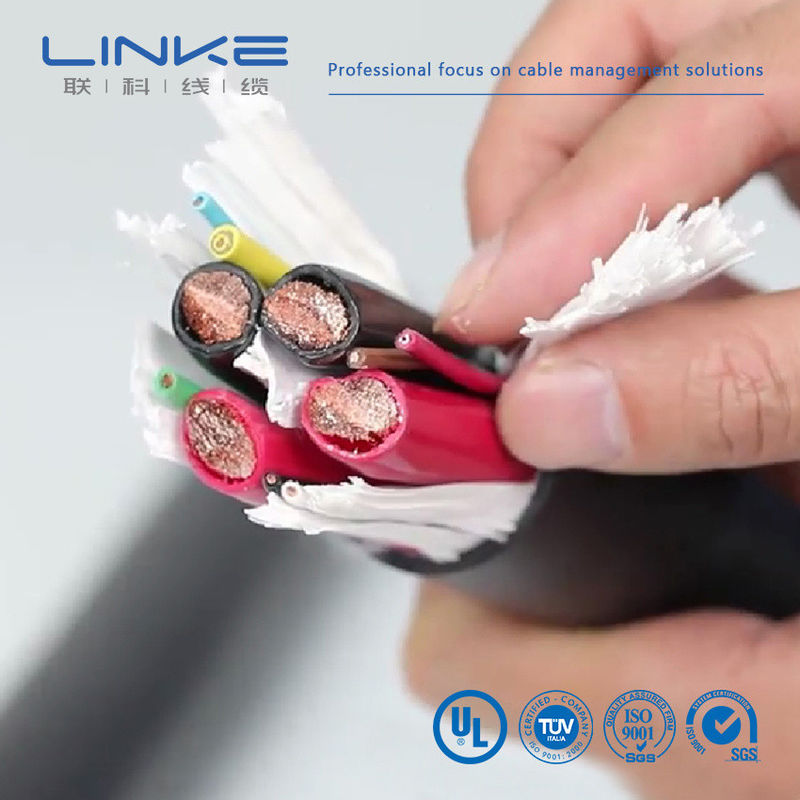

هذا هو كابل شحن سريع للسيارات الكهربائية بمعدل 350 آمبر. يتكون من 4 كابلات كهرباء، كابل أرضي أخضر، سلك محوري أصفر، كابل تحكم أزرق، 2 أزواج من أسلاك الإشارة.والكابل لديه أداء عازل جيدوالتي يمكن أن تلبي متطلبات المعايير المتعلقة بمكافحة الشعلة ومقاومة الزيت ومقاومة الشيخوخة وسهلة الانحناءمع التيار الخارجي الكبير، قوة كبيرة وسرعة شحن سريعة المزايا.

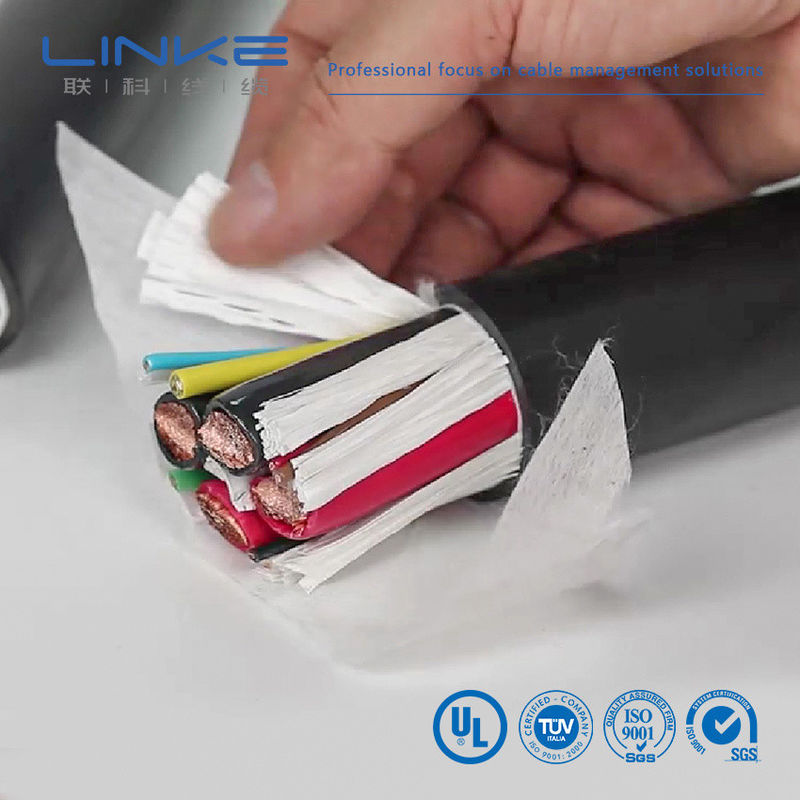

موصل + عزل + ملء + غطاء + غير منسوج
| الخصائص الكهربائية | الخصائص المادية | ||||||
| الجهد الاسمي:DC 1000V | قوة السحب:≥20MPa | اختبار الضغط عند درجة حرارة عالية:≤50% | |||||
| درجة الحرارة الاسمية:السترة -40~90 درجة مئوية | الطول:≥300% | اختبار الصدمة الحراريةلا يوجد شق | |||||
| العزل -40 ~ 125 درجة مئوية | حالة الشيخوخة110±1 درجة مئوية × 168 ساعة | اختبار التوافق:GB/T 33594 | |||||
| المقاومة القصوى للموصل ((20 درجة مئوية): | النسبة المئوية من قوة السحب الأصلية:≤±30% | اختبار مقاومة السحق:GB/T 33594 | |||||
| أ:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | النسبة المئوية للمطول الأصلي:≤±30% | المنحني حول الاختبار:GB/T 33594 | |||||
| العزل مقاومة الجهد ((نواة A&B، 10m): | اختبار اللهب:GB/T 18380.12-2008 | راديو الانحناء:6*OD | |||||
| التيار المتردد 2.5kV/5min، تيار تسرب ≤5mA | اختبار التجمد الاصطناعي:GB/T 33594 | المقاومة للكش:≥2000 مرة | |||||
| الكابل المكتمل مقاومة الجهد ((نواة A إلى A & B ، 10m): | اختبار تأثير درجة حرارة منخفضة-40 درجة مئوية × 16 ساعة، لا يوجد شق | مقاومة للمواد الكيميائية:GB/T 33594 | |||||
| التيار المتردد 3.5kV/15min، تيار تسرب ≤5mA | حمض الإجهاد الكيميائي: محلول قلي من N-Oxal-acid، محلول N-sodium hydroxide:GB/T 33594 | ||||||
| المقاومة العازلة ((20 درجة مئوية ، من النواة A إلى A & B):500MΩ.km | مركبة متدحرجة:يجب أن تكون متطلبات وأساليب الاختبار متسقة مع GB/T 20234.1-2015 7.21 | ||||||
| الهيكل | |||||||||||
| لا. | الموصل mm2 | العزل | مقاومة الموصل عند 20 درجة مئوية (Ω/KM) | ||||||||
| الموصل mm2 | الهيكل ((N/mm) | القيادة DIA ((ملم) | قائد | سمك (ملم) | المواد | عزل OD (ملم) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | النحاس | 0.6 | السيليكون | 2.90±0.15 | ≤127 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | النحاس | 0.7 | السيليكون | 3.50±0.15 | ≤760 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | النحاس | 0.8 | السيليكون | 4.30±0.15 | ≤471 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | النحاس | 0.8 | السيليكون | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | النحاس | 1.00 | السيليكون | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | النحاس | 1.10 | السيليكون | 8.00±030 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | النحاس | 1.3 | السيليكون | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | النحاس | 1.3 | السيليكون | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | النحاس | 1.50 | السيليكون | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | النحاس | 1.50 | السيليكون | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | النحاس | 1.50 | السيليكون | 17.50±0.50 | ≤0.196 | |||
2مظهر نسبة اللزوجة المنخفضة
| العلامة التجارية | على اليسار | القطع العرضي (ملم2) | 0.01-500mm2 |
| مقاس السلك (AWG) | [مثل 24AWG، 28AWG] | قائد | النحاس المعلب / النحاس المجرد ، بناءً على متطلبات العميل |
| مواد العزل | مادة PVC/TPU/القطن السيليكوني/PE/PP/XLPE/النايلون/غيرها | مادة السترة | [PVC/PU/Rubber/Braid/الخ.] |
| الشهادات | RoHS/REACH/UL/CE/IP68 / الخ | الطول المخصص | [على سبيل المثال، 1m، 3ft، 5m ± 5٪ التسامح] |
| نوع الكابل | [طبية / الطاقة / الصوت / متكافئة / الكهربائية / السيارات / تخزين الطاقة / الخ ] | الحماية | [الدرع / غير محمي / درع الخيوط] |
| عائق | [على سبيل المثال، 75Ω (للكابلات المتجانسة) ] | الطباعة/الشعار | [النص/الوسم/الشعار، 20 حرفاً كحد أقصى] |
| نصف قطر الانحناء | [على سبيل المثال، قطر الكابل ≥5 ×] | التصنيف الحالي | [على سبيل المثال 5A] |
| تصنيف الجهد | [على سبيل المثال، 30 فولت AC/DC] | مادة الصلة | [ملصق بالذهب/ملصق بالنيكل/النحاس/الخ.] |
| أجهزة الاتصال | [على سبيل المثال ، USB Type-C ، Jack 3.5mm ، RJ45] | سترة | مطاط XLPE أو PE أو PVC |
| وقت التسليم | 7-14 يوما بعد تأكيد الطلب | الألوان | [أسود / أبيض / أحمر / Pantone مخصص / الخ ] |
| درجة الحرارة | -70 درجة مئوية إلى 350 درجة مئوية ((-70 درجة مئوية ~ 350 درجة مئوية) | الحزمة | لفة/صندوق/لوحة/مخصصة |
| خدمات الدعم | {3}{l}{custom cable, end to end solutions, including precise cutting, crimping and installation of lugs (specify material, e.g., copper/nickel plated) {3}{l}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, multicolumn {3}{l}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs} (تحديد المواد، على سبيل المثال، النحاس/النيكل مطلي) | ||
مختبر مستقل • معدات اختبار كاملة • مراقبة جودة كاملة
نحن نختبر كل منتج بمعايير صارمة لضمان جودة متفوقة وأداء موثوق به.
| لا، لا، لا | مادة الاختبار | حالة الاختبار | متطلبات الاختبار | بيانات الاختبار | النتيجة |
| 1 | فحص الهيكل | 1. تتوافق مع جدول حجم الأسلاك2. الحد الأدنى للسمك ≥ 80% من متوسط السماكة | تتوافق مع الجدول حجم السلك | الرجوع إلى سجل الاختبار | مرر |
| 2 | الصدمة الحرارية | لف العينة على قضيب حديدي من الحجم المحدد، وضعها في فرن الشيخوخة في درجة حرارة محددة لمدة ساعة واحدة، وتبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم مراقبة العينة | لا توجد شقوق على سطح العينة | لا يوجد شقوق | مرر |
| 3 | تشوه الحرارة | 1قم بقياس سمك العينة (وضع قياس العلامة) 2. ضع العينة والجهاز الاختبار في فرن الشيخوخة لتسخينها مسبقًا عند درجة حرارة محددة لمدة ساعة واحدة3.ضع العينة تحت عمود الضغط في جهاز الاختبار لمدة ساعة واحدة4أعد قياس سمك العينة في نفس الموقع | 1. لا يجوز تشقق العينة بواسطة عمود الضغط أو تعريض الموصل2. تخفيض السماكة ≤ 50% | الرجوع إلى سجل الاختبار | مرر |
| 4 | FT2 | تطبيق اللهب القياسي في ارتفاع 125 ملم مرة واحدة | 1لا يجب أن تنتشر اللهب على طوله لا يجب أن ينتشر اللهب على المواد القريبة القابلة للاشتعال | الرجوع إلى سجل الاختبار | مرر |
| 5 | الشيخوخة | 1. خذ خمسة قطع من غطاء بطول 200 ملم. ضع العينات في فرن الشيخوخة عند 158 درجة مئوية لمدة 168 ساعة. بعد إخراج العينات ، ضعها في درجة حرارة الغرفة 23 ± 5 درجة مئوية لمدة 16 ساعة.ثم اختبار التمدد عند الكسر وقوة الشد | 1. الإطالة قبل الشيخوخة ≥ 300٪ ، الإطالة بعد الشيخوخة ≥ 80٪ من ذلك قبل الشيخوخة | الرجوع إلى سجل الاختبار | مرر |
| 6 | (كولد بيند) | تخزين العينة في صندوق درجة حرارة منخفضة في درجة حرارة محددة لمدة 4 ساعات، عينة الرياح على قضيب حديدي من الحجم المحدد مع الدورات المحددة،التلف الكامل خلال 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة | لا توجد شقوق على سطح العينة | لا يوجد شقوق | مرر |
| 7 | مقاومة الموصل | قياس مقاومة موصل قلب واحد متر مع مقياس مقاومة التيار المباشر | عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23Ω/km | الرجوع إلى سجل الاختبار | مرر |
