مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

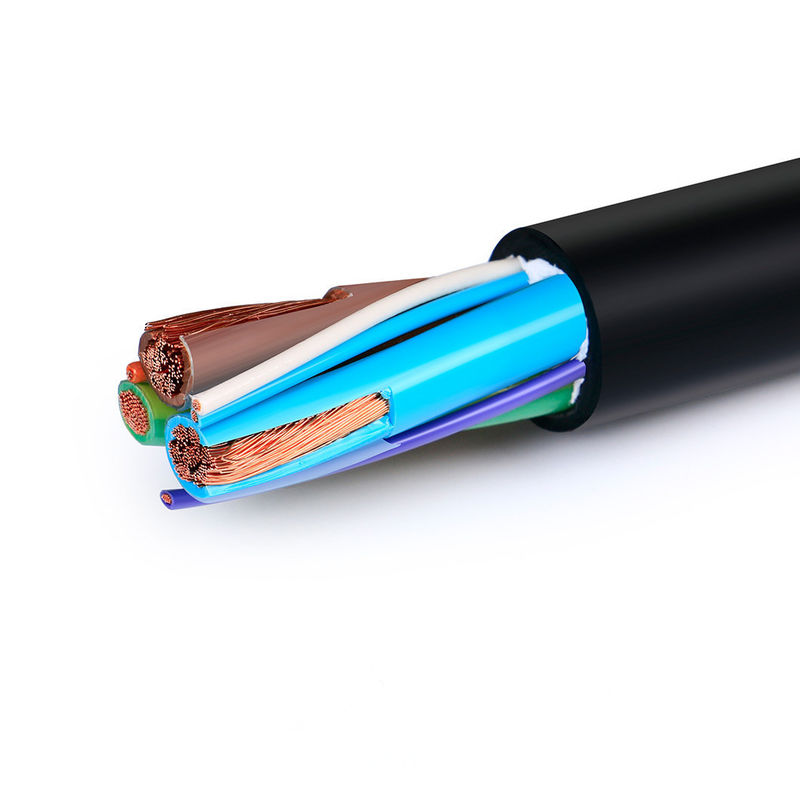

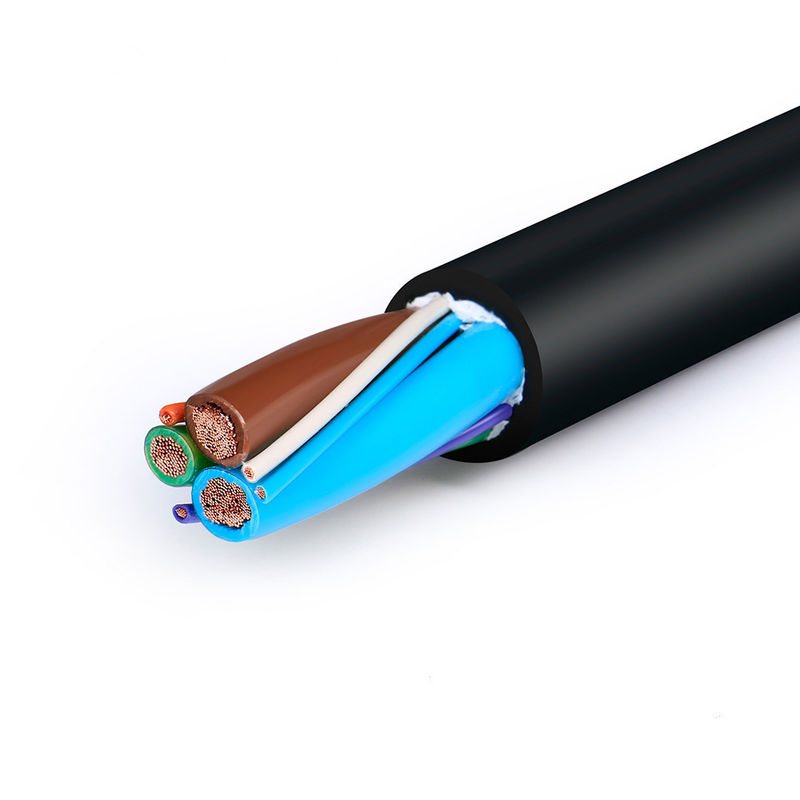

كابل شحن السيارة الكهربائية 32A أحادي الطور القياسي UL 3*10AWG+1*18AWG
كابل شحن EV هو كابل مرن يربط السيارات الكهربائية بمحطات الشحن أو مقابس الطاقة. تتميز بموصلات نحاسية عالية الجودة خالية من الأكسجين لتوصيل ممتاز، ومواد عازلة TPE ناعمة ومتينة، وغلاف TPE عالي الأداء مع مقاومة الطقس، وتحمل درجات الحرارة العالية/المنخفضة، ومقاومة الاحتكاك. يوفر الكابل مرونة فائقة ومرونة وقدرة ثني عالية، ويحافظ على الأداء في درجات الحرارة المنخفضة دون تصلب.
| عنصر | تحديد |
|---|---|
| موصل | المواد: النحاس العاري درجة الحرارة المقدرة: -40 درجة مئوية إلى 105 درجة مئوية الفولطية: 300 فولت؛ 600 فولت أو 1000 فولت |
| العزل | المواد: TPE أو PVC اللون: أسود، أبيض، أخضر/أصفر اختبار اللهب: طريقة اختبار VW-1 لكل UL 2556 الحد الأدنى لنصف قطر الانحناء: ≥5*OD الجهد العازل: 1.5 كيلو فولت تيار متردد/1 دقيقة لكل UL 2556 الانحناء البارد: -40 درجة مئوية/4 ساعات بدون صدع لكل UL 2556 الصدمة الحرارية: 150 درجة مئوية/ساعة واحدة بدون صدع لكل UL 2556 |
| تعبئة | المواد: سلك PP مقاومة الزيت: IRM902، استطالة الشد 60 درجة مئوية/168 ساعة ≥70% قيمة غير مصنفة |
| الشريط | المواد: قماش غير منسوج قوة الضغط: S≥12AWG 4.45kN، 12AWG＜S≥2AWG 11.1kN، 2AWG＜S 15.6kN |
| غمد | المواد: TPE أو PVC اللون: أسود أو برتقالي مقاومة الطقس: اختبار مصباح قوس زينون 720 ساعة، بدون شقوق الامتثال البيئي: RoHS 2.0 وREACH |
| ماركة | لينكي | المقطع العرضي (مم²) | 0.01-500 مم² |
| مقياس السلك (AWG) | [على سبيل المثال، 24AWG، 28AWG] | موصل | النحاس المعلب/النحاس العاري، بناءً على متطلبات العميل |
| مادة عازلة | PVC / TPU / مطاط السيليكون / PE / PP / XLPE / نايلون / أخرى | مادة السترة | [PVC/PU/مطاط/جديلة/إلخ.] |
| الشهادات | بنفايات/الوصول/UL/CE/IP68/إلخ | طول مخصص | [على سبيل المثال، 1 م، 3 قدم، 5 م ± 5٪ التسامح] |
| نوع الكابل | [طبي/طاقة/صوتي/محوري/كهربائي/سيارات/تخزين الطاقة//إلخ.] | التدريع | [مدرع/غير محمي/درع مجدول] |
| مقاومة | [على سبيل المثال، 75 أوم (للكابلات المحورية)] | الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى. 20 حرفًا] |
| شعاع الانحناء | [على سبيل المثال، ≥5× قطر الكابل] | التقييم الحالي | [على سبيل المثال، 5أ] |
| تصنيف الجهد | [على سبيل المثال، 30 فولت تيار متردد/تيار مستمر] | مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/النحاس/إلخ.] |
| موصلات | [على سبيل المثال، USB من النوع C، مقبس 3.5 ملم، RJ45] | سترة | XLPE أو PE أو مطاط PVC |
| موعد التسليم | 7-14 يومًا بعد تأكيد الطلب | الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ.] |
| درجة حرارة | ناقص -70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) | طَرد | لفة/صندوق/لوحة/مخصص |
| الخدمات المساندة | متعدد الأعمدة {3}{l}{كابلات مخصصة، حلول شاملة، بما في ذلك القطع الدقيق والتجعيد وتركيب العروات (حدد المادة، على سبيل المثال، النحاس/النيكل المطلي) |
مختبر مستقل•معدات الاختبار الكاملة•مراقبة الجودة الكاملة
نقوم باختبار كل منتج وفقًا لمعايير صارمة لضمان الجودة العالية والأداء الموثوق.
|
لا. |
عنصر الاختبار |
حالة الاختبار |
متطلبات الاختبار |
بيانات الاختبار |
نتيجة |
|
1 |
فحص الهيكل |
1. الامتثال لجدول حجم السلك2. الحد الأدنى للسمك ≥ 80% من متوسط السمك |
الامتثال لجدول حجم الأسلاك |
الرجوع إلى سجل الاختبار |
يمر |
|
2 |
الصدمة الحرارية |
قم بلف العينة على قضيب حديدي بحجم محدد، ثم ضعها في فرن قديم عند درجة حرارة محددة لمدة ساعة واحدة، ثم قم بتبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم راقب العينة |
عدم وجود شقوق على سطح العينة |
لا الشقوق |
يمر |
|
3 |
تشوه الحرارة |
1. قياس سمك العينة (موضع قياس العلامة)2. ضع العينة واختبار التركيب في فرن الشيخوخة للتسخين المسبق عند درجة حرارة محددة لمدة ساعة واحدة3. ضع العينة تحت عمود الضغط لجهاز الاختبار لمدة ساعة واحدة. إعادة قياس سمك العينة في نفس الموقف |
1. لا يجوز تشقق العينة بواسطة عمود الضغط أو كشف الموصل2. تقليل السماكة ≥ 50% |
الرجوع إلى سجل الاختبار |
يمر |
|
4 |
FT2 |
ضع لهبًا قياسيًا على ارتفاع 125 مم مرة واحدة |
1. لا يجوز أن ينتشر اللهب على طوله2. لا يجوز أن ينتشر اللهب إلى المواد القريبة القابلة للاشتعال |
الرجوع إلى سجل الاختبار |
يمر |
|
5 |
شيخوخة |
1. خذ خمسة أقسام من غمد بطول 200 مم2. ضع العينات في فرن الشيخوخة عند 158 درجة مئوية لمدة 168 ساعة3. بعد إخراج العينات، ضعها في درجة حرارة الغرفة 23±5 درجة مئوية لمدة 16 ساعة، ثم اختبر الاستطالة عند الكسر وقوة الشد |
1. الاستطالة قبل الشيخوخة ≥ 300%، الاستطالة بعد الشيخوخة ≥ 80% منها قبل الشيخوخة2. قوة الشد قبل التعتيق > 1.41 كجم/مم²، قوة الشد بعد التعتيق ≥ 80% منها قبل التعتيق |
الرجوع إلى سجل الاختبار |
يمر |
|
6 |
الانحناء البارد |
قم بتخزين العينة في صندوق ذو درجة حرارة منخفضة عند درجة حرارة محددة لمدة 4 ساعات، وقم بلف العينة على قضيب حديدي بحجم محدد مع دورات محددة، ولفها بالكامل في غضون 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة |
عدم وجود شقوق على سطح العينة |
لا الشقوق |
يمر |
|
7 |
مقاومة الموصل |
قم بقياس مقاومة الموصل الأساسي الذي يبلغ طوله مترًا واحدًا باستخدام مقياس مقاومة التيار المستمر |
عند 20 درجة مئوية، تبلغ المقاومة 8AWG ≥ 2.23Ω/كم |
الرجوع إلى سجل الاختبار |
يمر |
تركز تقنية Linke Cable (DongGuan) Co. Ltd. على البحث والتطوير
توفير الحلول المهنية للكابلات والأسلاك، وخاصة بالنسبة لل
عملاء الصناعة المختلفة. يحتوي على:
كابل الروبوت البشري,
AI كابل الطاقة/كابل البيانات،
كابل أشباه الموصلات/الكابلات الأوتوماتيكية الصناعية،
كابل الاستشعار،
كابل الطاقة الجديد,
سلك التجميل الطبي,
كابل سلك UL,
تتمتع Linke Cable بقدرات تطوير منتجات متنوعة وقدرات تقنية لدعم التنوع
احتياجات العملاء. لقد حصلنا على ترخيص المنتج التالي:UL 758,سي سي سي,بنفايات,يصل,م؛ نحن
حصلت على نظام إدارة الجودة التالي:الأيزو 9001-2015(جميع المنتجات); ايزو 13485
(الأجهزة والأدوات الطبية)،إتف 16949(صناعة السيارات)
نحن نحافظ على فريق بحث وتطوير قوي يضم 6 متخصصين في الهندسة، كل منهم يمتلك أكثر من 10 سنوات من الخبرة في مجال تكنولوجيا الأسلاك والكابلات. يوفر قسم الهندسة لدينا حلول كابلات احترافية لضمان دعم العملاء الدقيق والفعال. يضم قسم مراقبة الجودة 10 متخصصين يشرفون بدقة على كل خطوة بدءًا من المواد الواردة وحتى الشحن، مما يضمن جودة المنتج بنسبة 100%. يتكون فريق الإنتاج لدينا من أكثر من 50 من محترفي التصنيع ذوي الخبرة.
نحن شركة تصنيع محترفة. نحن ندير طلبك من البداية إلى النهاية. مرحبا بكم في زيارتنا - نحن نقدم خدمة النقل في شنتشن.
يتم تقديم العينات مجانا. العملاء الجدد مسؤولون عن تكاليف البريد السريع.
عادة 100 متر. ومع ذلك، ونظرًا لوزن الكابل، فإننا نوصي بطلب كميات مناسبة لتقليل تكاليف الشحن. النقل البحري هو الخيار الأكثر اقتصادا.
الخصومات متاحة على أساس كمية الطلب. يمكننا أيضًا تغطية تكاليف الشحن. يرجى الاتصال بنا للحصول على التفاصيل.
نعم، نحن نقدم خدمات OEM بما في ذلك طباعة اسم شركتك وبطاقات الجودة المخصصة للترويج لعلامتك التجارية.
