مكان المنشأ:
الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
رقم الموديل:
UL1569

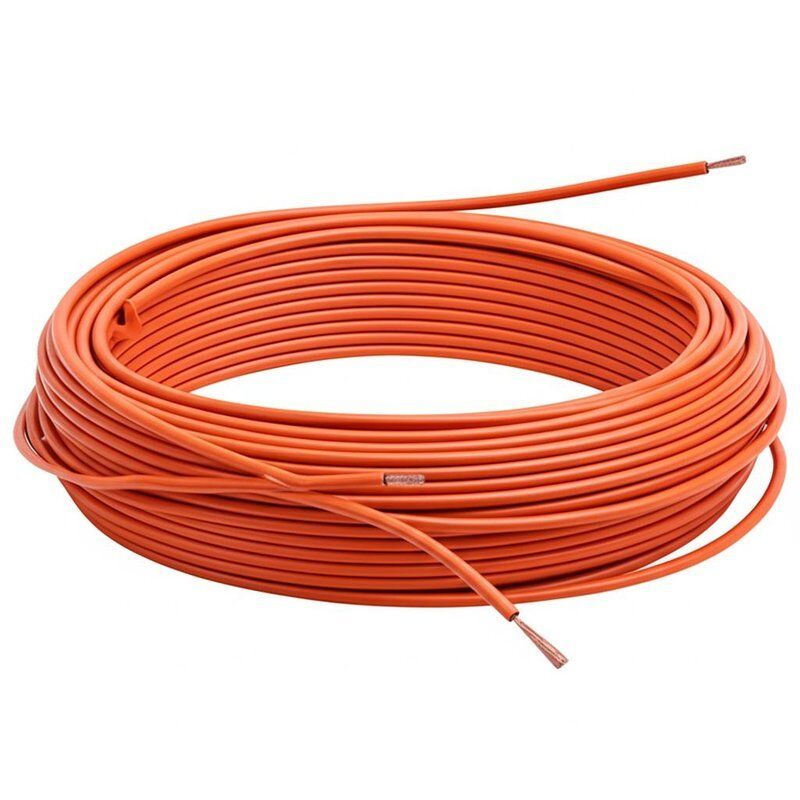

كابل واحد من النحاس معزول من PVC معتمد على UL مصمم لتطبيقات الأسلاك الإلكترونية ، ويتوافق مع معايير UL758 / UL1581.
تركز شركة Linke cable technology (DongGuan) Co. Ltd. على البحث والتطوير وتقدم حلول مهنية لشركة Cable&Wire، وخاصة للعملاء المختلفين في الصناعة.
لدى لينكي كيبل قدرات متنوعة لتطوير المنتجات والقدرات التقنية لدعم احتياجات العملاء المتنوعة. لقد حصلنا على تصاريح المنتجات التالية:الوصوللقد حصلنا على نظام إدارة الجودة التالي:ISO 9001-2015 ((جميع المنتجات) ؛ ISO 13485 ((الأجهزة والأدوات الطبية) ،IATF 16949 ((صناعة السيارات)
مختبر مستقل • معدات اختبار كاملة • مراقبة جودة كاملة
نحن نختبر كل منتج بمعايير صارمة لضمان جودة متفوقة وأداء موثوق به.
نحن نعمل مختبر اختبار جودة مستقل مع مرافق اختبار كاملة وإجراءات موحدة.مجموعة كاملة من معايير اختبار المنتجات تغطي جميع المؤشرات الرئيسية للأداء والسلامةمن خلال التفتيش المنهجي والمتشدد، نسيطر بفعالية على جودة المنتج، والحد من المخاطر، وتزويدك بمنتجات آمنة ومستقرة وعالية الجودة يمكنك الوثوق بها.
| لا، لا، لا | مادة الاختبار | حالة الاختبار | متطلبات الاختبار | بيانات الاختبار | النتيجة |
|---|---|---|---|---|---|
| 1 | فحص الهيكل | 1. اتبع جدول حجم السلك 2الحد الأدنى للسمك ≥ 80% من متوسط السماك |
تتوافق مع الجدول حجم السلك | الرجوع إلى سجل الاختبار | مرر |
| 2 | الصدمة الحرارية | لف العينة على قضيب حديدي من الحجم المحدد، وضعها في فرن الشيخوخة في درجة حرارة محددة لمدة ساعة واحدة، وتبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم مراقبة العينة | لا توجد شقوق على سطح العينة | لا يوجد شقوق | مرر |
| 3 | تشوه الحرارة | 1قياس سمك العينة (وضع قياس العلامة) 2وضع العينة والجهاز الاختبار في فرن الشيخوخة لتسخينها مسبقًا عند درجة حرارة محددة لمدة ساعة واحدة 3ضع العينة تحت عمود الضغط لجهاز الاختبار لمدة ساعة واحدة 4أعد قياس سمك العينة في نفس الموقع |
1يجب أن لا تتشقق العينة بواسطة عمود الضغط أو الكشف عن الموصل 2خفض سمك ≤ 50% |
الرجوع إلى سجل الاختبار | مرر |
| 4 | FT2 | تطبيق اللهب القياسي في ارتفاع 125 ملم مرة واحدة | 1لا يجب أن تنتشر اللهب على طوله 2يجب ألا تنتشر اللهب إلى المواد القريبة القابلة للاشتعال |
الرجوع إلى سجل الاختبار | مرر |
| 5 | الشيخوخة | 1خذ خمسة قطع من غطاء بطول 200 ملم 2ضع العينات في فرن التقدم في 158 درجة مئوية لمدة 168 ساعة 3بعد أخذ العينات، وضعها في درجة حرارة الغرفة 23±5°C لمدة 16 ساعة، ثم اختبار التمدد عند الكسر والقوة الشائكة |
1إطالة قبل الشيخوخة ≥ 300٪ ، إطالة بعد الشيخوخة ≥ 80٪ من ذلك قبل الشيخوخة 2قوة الشد قبل الشيخوخة > 1.41kg/mm2، قوة الشد بعد الشيخوخة ≥ 80% من قوة الشد قبل الشيخوخة |
الرجوع إلى سجل الاختبار | مرر |
| 6 | (كولد بيند) | تخزين العينة في صندوق درجة حرارة منخفضة في درجة حرارة محددة لمدة 4 ساعات، عينة الرياح على قضيب حديدي من الحجم المحدد مع الدورات المحددة،التلف الكامل خلال 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة | لا توجد شقوق على سطح العينة | لا يوجد شقوق | مرر |
| 7 | مقاومة الموصل | قياس مقاومة موصل قلب واحد متر مع مقياس مقاومة التيار المباشر | عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23Ω/km | الرجوع إلى سجل الاختبار | مرر |
رقم نمط UL:1569
الجهد القياسي:300 فولت
درجة الحرارة الاسمية:105 درجة مئوية
القياسية:UL758/UL1581
العلامة:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 كابل الرابط
الأسلاك الداخلية للأجهزة والمعدات الإلكترونية.
| حجم الموصل (AWG) | البناء (عدد/ملم) | قطر (ملم) | سمك اسمي (ملم) | قطر (ملم) | المقاومة القصوى للمرشد (Ω/KM) النحاس العاري |
المقاومة القصوى للمرشد (Ω/KM) النحاس المحنط |
|---|---|---|---|---|---|---|
| 32 | 7/0.08 | 0.24 | 0.38 | 1.00±005 | 563.5 | 588.9 |
| 30 | 7/0.10 | 0.30 | 0.38 | 1.10±0.05 | 354 | 381 |
| 28 | 7/0.127 | 0.38 | 0.38 | 1.20±0.10 | 223 | 239 |
| 26 | 7/0.16 | 0.48 | 0.38 | 1.30±0.10 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.38 | 1.40±0.10 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.38 | 1.60±0.10 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.38 | 1.80±0.10 | 34.6 | 36.7 |
| 18 | أربعة وعشرون16 | 1.18 | 0.38 | 2.10±0.10 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.38 | 2.40±0.10 | 13.7 | 14.6 |
| 14 | أربعة وعشرون254 | 1.88 | 0.38 | 2.80±0.10 | 8.62 | 8.96 |
| 12 | 65/0.254 | 2.36 | 0.38 | 3.30±0.10 | 5.43 | 5.64 |
| 10 | 105/0.254 | 3.00 | 0.38 | 3.90±0.15 | 3.409 | 3.546 |
الأسود، البني، الأحمر، البرتقالي، الأصفر، الأخضر، الأزرق، الأرجواني، الرمادي، الأبيض، الأصفر/الأخضر، شفاف
يمكن تخصيص مواصفات الأسلاك وفقًا لمتطلباتك المحددة
| العلامة التجارية | على اليسار | القطع العرضي (ملم2) | 0.01-500mm2 |
| مقاس السلك (AWG) | [مثل 24AWG، 28AWG] | قائد | النحاس المعلب / النحاس المجرد ، بناءً على متطلبات العميل |
| مواد العزل | مادة PVC/TPU/القطن السيليكوني/PE/PP/XLPE/النايلون/غيرها | مادة السترة | [PVC/PU/Rubber/Braid/الخ.] |
| الشهادات | RoHS/REACH/UL/CE/IP68 / الخ | الطول المخصص | [على سبيل المثال، 1m، 3ft، 5m ± 5٪ التسامح] |
| نوع الكابل | [طبية / الطاقة / الصوت / متكافئة / الكهربائية / السيارات / تخزين الطاقة / الخ ] | الحماية | [الدرع / غير محمي / درع الخيوط] |
| عائق | [على سبيل المثال، 75Ω (للكابلات المتجانسة) ] | الطباعة/الشعار | [النص/الوسم/الشعار، 20 حرفاً كحد أقصى] |
| نصف قطر الانحناء | [على سبيل المثال، قطر الكابل ≥5 ×] | التصنيف الحالي | [على سبيل المثال 5A] |
| تصنيف الجهد | [على سبيل المثال، 30 فولت AC/DC] | مادة الصلة | [ملصق بالذهب/ملصق بالنيكل/النحاس/الخ.] |
| أجهزة الاتصال | [على سبيل المثال ، USB Type-C ، Jack 3.5mm ، RJ45] | سترة | مطاط XLPE أو PE أو PVC |
| وقت التسليم | 7-14 يوما بعد تأكيد الطلب | الألوان | [أسود / أبيض / أحمر / Pantone مخصص / الخ ] |
| درجة الحرارة | -70 درجة مئوية إلى 350 درجة مئوية ((-70 درجة مئوية ~ 350 درجة مئوية) | الحزمة | لفة/صندوق/لوحة/مخصصة |
| خدمات الدعم | الكابلات المخصصة، الحلول من نهاية إلى نهاية، بما في ذلك قطع الدقة، وتحديد وتثبيت الألواح (توضيح المواد،مثل النحاس/المصفوفة بالنيكل) | ||
صانع الأسلاك والكابلات Linke Cable Technology Co.، Ltd هو مورد كابلات رائد في الصين مع أكثر من 10 سنوات من الخبرة في مجال البحث والتطوير والإنتاج والتسويق.نحن نقدم مختلف الكابلات وحلول الكابلات المخصصة في جميع أنحاء العالم.
كابل شحن للسيارات الكهربائية، كابل طبي، كابل سيليكون، كابل رباعي، كابل ملفوف، كابل سحب، سلك UL، كابل للسيارات، وغيرها.
في لينكي كيبل، نستخدم نهج المهندس إلى المهندس لتطوير كابلات أفضل للعملاء وتحسين نوعية الحياة.
أرسل استفسارك مباشرة إلينا
