مكان المنشأ:
الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
فيديو
فيديو
فيديو

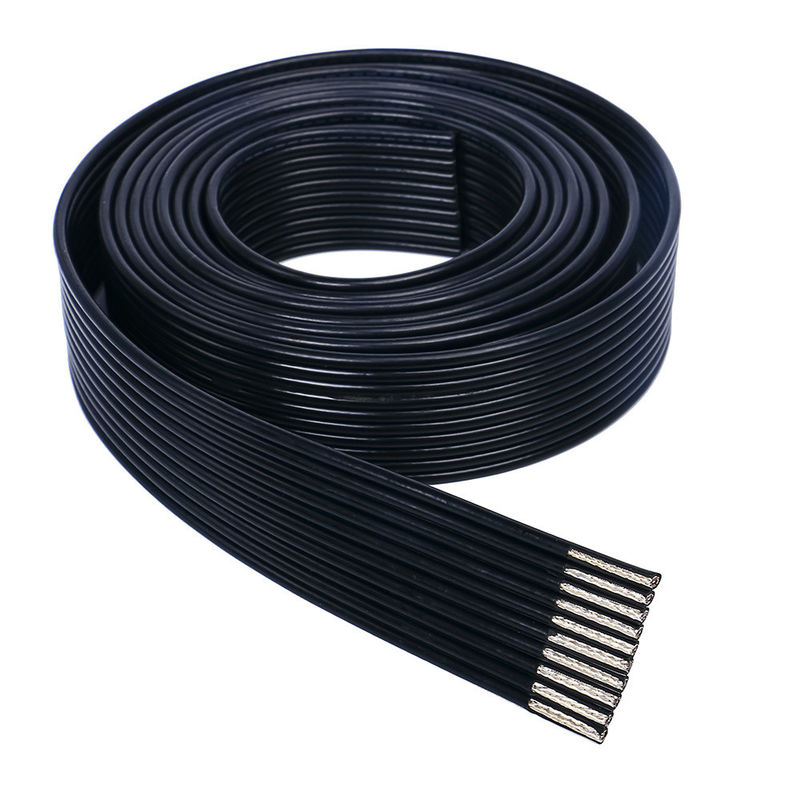

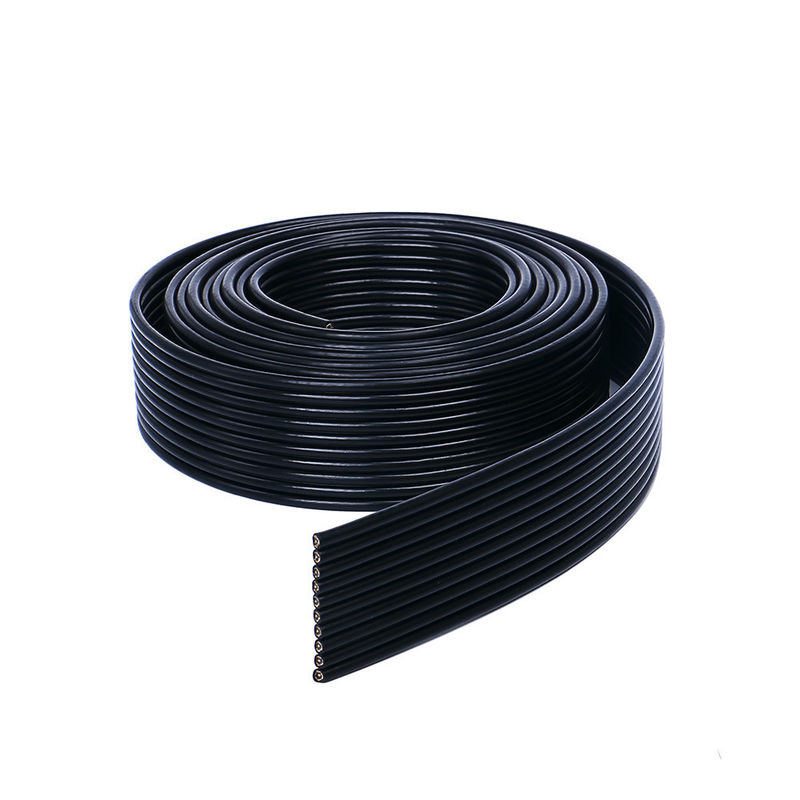

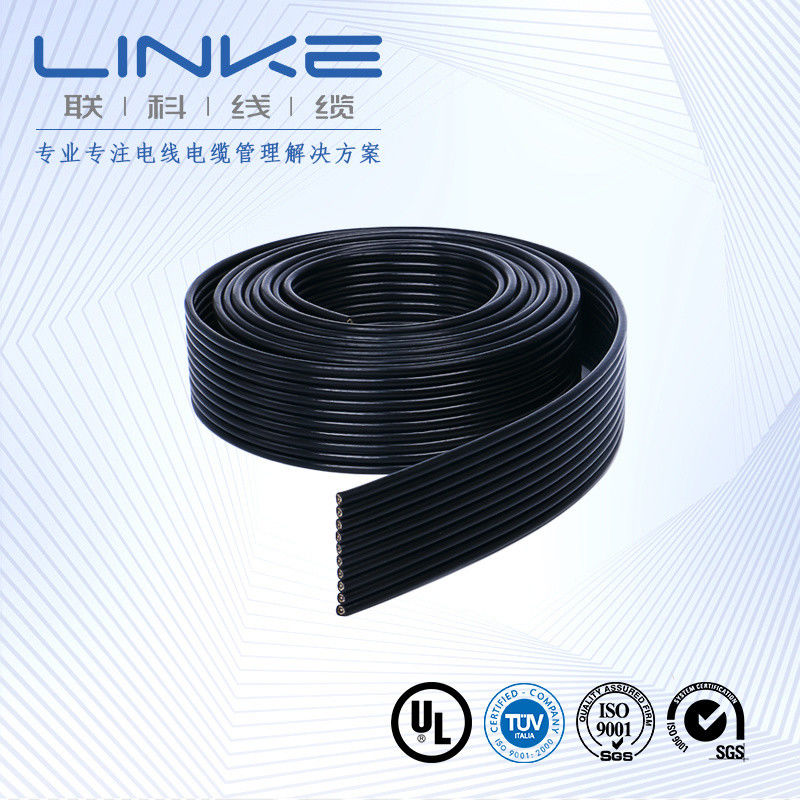

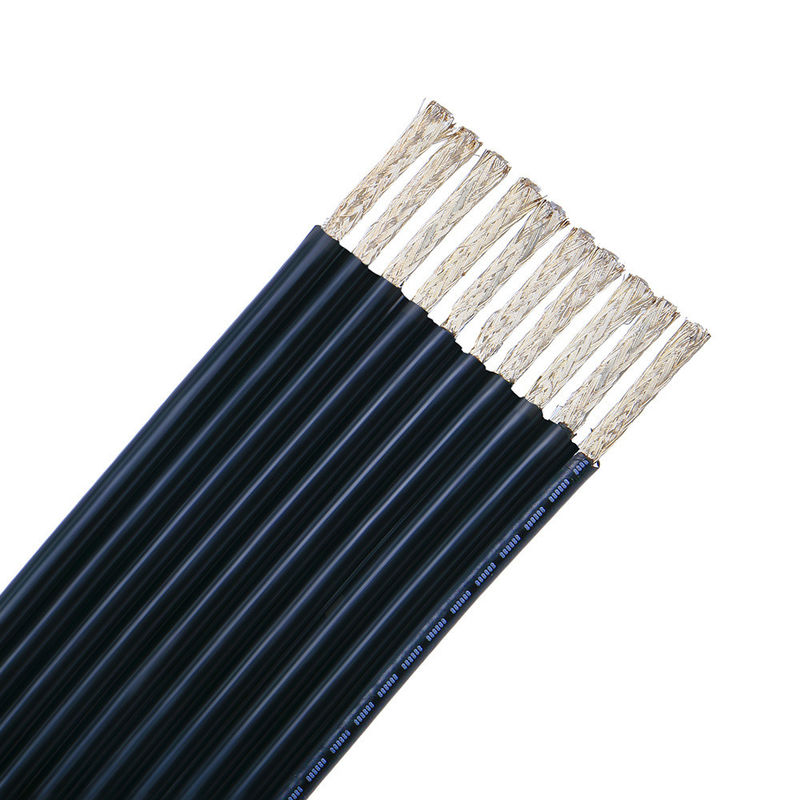

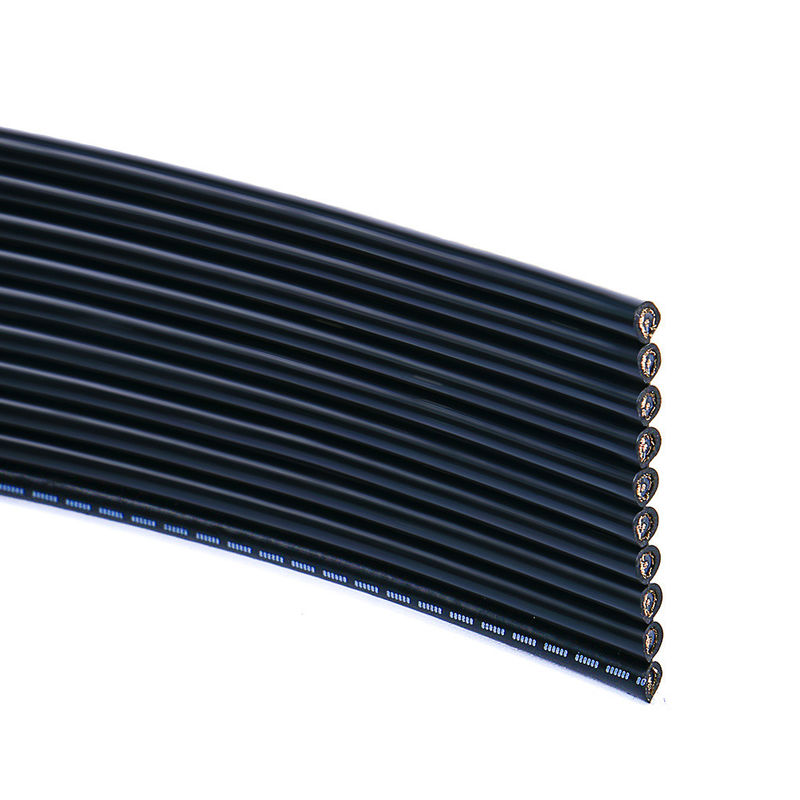

كابل شريطي مسطح عالي الأداء مصمم للتطبيقات الطبية التي تتطلب التوافق الحيوي والأداء الكهربائي الموثوق به في البيئات الصعبة.
| نوع الموديل | متوافق مع PH، XH، VH، IDC |
| نطاق التطبيق | منتجات إلكترونية وكهربائية متنوعة |
| نوع الطرفية | تجعيد |
| نوع الواجهة | AC/DC |
| الشكل | شكل شريطي |
| عملية الإنتاج | تجعيد |
| الخصائص | مقاوم للرطوبة |
| مادة التلامس | نحاس مطلي بالقصدير خالٍ من الأكسجين وصديق للبيئة |
| مادة العزل | نحاس مطلي بالقصدير خالٍ من الأكسجين وصديق للبيئة |
| عدد النوى | مخصص حسب العميل |
| عدد الإبر المخصص | مخصص حسب العميل |
| طول الخط | مخصص حسب العميل (مم) |
| التيار المقنن | 1.0 أمبير ~ 7.0 أمبير |
| قيمة مقاومة الجهد | 500 ~ 1000 |
| مقاومة العزل | 1000 ميجا أوم |
| مقاومة التلامس | 30 ميجا أوم كحد أقصى |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +200 درجة مئوية |
| مادة التلامس | مطاط سيليكون صديق للبيئة |
| الأسلاك المتوازية | PVC |
| فئات المنتجات | سلسلة كابلات درجات الحرارة العالية |
| تصنيف درجة الحرارة | 200 درجة مئوية |
| الجهد المقنن | 300 فولت |
| جهد الاختبار | 2000 فولت |
| مادة العزل | مطاط سيليكون |
| مادة الموصل | نحاس مطلي بالقصدير / نحاس مطلي بالفضة / نحاس مطلي بالمينا |
| التطبيق | التوصيلات الداخلية للمعدات الإلكترونية والكهربائية |
| الموصل | العزل | كهربائي | التعبئة | ||||
|---|---|---|---|---|---|---|---|
| مساحة المقطع العرضي | الهيكل | القطر | السماكة | القطر | مقاومة الموصل | التيار المسموح به | متر/لفة |
| 0.15*2C | 7*0.15 | 0.46 | 0.60 | 1.70*3.40 | 127.10 | 1.88 | 305 |
| 0.20*2C | 7*0.20 | 0.61 | 0.60 | 1.80*3.60 | 95.58 | 2.51 | 305 |
| 0.30*2C | 7*0.25 | 0.76 | 0.60 | 2.00*4.00 | 59.40 | 4.04 | 305 |
| 0.50*2C | 16*0.20 | 0.92 | 0.60 | 2.15*4.30 | 35.91 | 6.68 | 305 |
| 0.75*2C | 24*0.20 | 1.13 | 0.60 | 2.35*4.70 | 23.93 | 10.03 | 305 |
| 1.00*2C | 32*0.20 | 1.30 | 0.60 | 2.50*5.00 | 17.89 | 13.42 | 305 |
| 0.50*3C | 16*0.20 | 0.92 | 0.60 | 2.15*6.50 | 35.91 | 6.68 | 305 |
| 0.75*3C | 24*0.20 | 1.13 | 0.60 | 2.35*7.00 | 23.93 | 10.03 | 305 |
| 1.00*3C | 32*0.20 | 1.30 | 0.60 | 2.50*7.50 | 17.89 | 13.42 | 305 |
| العلامة التجارية | LINKE | المقطع العرضي (مم²) | 0.01-500 مم² |
| مقياس السلك (AWG) | [مثال: 24AWG، 28AWG] | الموصل | نحاس مطلي بالقصدير / نحاس عاري، بناءً على متطلبات العميل |
| مادة العزل | PVC/TPU/مطاط سيليكون/PE/PP/XLPE/نايلون/أخرى | مادة الغلاف | [PVC/PU/مطاط/ضفيرة/إلخ] |
| الشهادات | RoHS/REACH/UL/CE/IP68/إلخ | طول مخصص | [مثال: 1 متر، 3 أقدام، 5 أمتار ± 5% تفاوت] |
| نوع الكابل | [طبي/طاقة/صوت/محوري/كهربائي/سيارات/تخزين طاقة//إلخ] | التدريع | [مدرع/غير مدرع/درع ضفيرة] |
| المعاوقة | [مثال: 75 أوم (للكابلات المحورية)] | الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى 20 حرفًا] |
| نصف قطر الانحناء | [مثال: ≥ 5 * قطر الكابل] | تصنيف التيار | [مثال: 5 أمبير] |
| تصنيف الجهد | [مثال: 30 فولت تيار متردد/مستمر] | مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/نحاس أصفر/إلخ] |
| الموصلات | [مثال: USB Type-C، مقبس 3.5 مم، RJ45] | الغلاف | XLPE أو PE أو PVC مطاط |
| وقت التسليم | 7-14 يومًا بعد تأكيد الطلب | الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ] |
| درجة الحرارة | ناقص 70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) | التعبئة | لفة/صندوق/لوح/مخصص |
| خدمات الدعم | كابل مخصص، حلول شاملة، بما في ذلك القطع الدقيق والتجعيد وتركيب الأطراف (حدد المادة، على سبيل المثال، نحاس/مطلي بالنيكل) |
الكابل المسطح هو نوع من الأسلاك أو الكابلات الكهربائية التي تتميز بشكل مسطح وعريض، على عكس الأسلاك أو الكابلات التقليدية المستديرة. يتكون من عدة موصلات مرتبة جنبًا إلى جنب، مع مادة عازلة رقيقة تشبه الورقة تحافظ على الموضع النسبي والتباعد بين الموصلات. تشمل مواد العزل الشائعة المستخدمة في الكابلات المسطحة البولي إيميد و PVC. تتميز الكابلات المسطحة عادةً بكثافة أعلى ومرونة أكبر، مما يجعلها تستخدم على نطاق واسع في الأجهزة الإلكترونية وأجهزة الكمبيوتر ومعدات الاتصالات وأنظمة الأتمتة. يسمح تصميمها المسطح بأسلاك أكثر ترتيبًا وسهولة في التركيب والصيانة.
منتجاتنا تلبي المعايير الدولية التالية:
UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (موصل واحد، عزل حراري بلاستيكي)
UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587
UL2835، UL20276، UL20549، UL21198، 2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664
ISO9001 و ISO13485، TS16949
CNR - مادة أسلاك الأجهزة
موصل PVC مبثوق فردي، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، المجموعة أ، ب، أو أب، FT1 و/أو FT2
كابل بغلاف غير متكامل مبثوق من PVC، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة أ، ب، أو أب، FT1 و/أو FT2
كابل بغلاف غير متكامل مبثوق من TPU، مصنف 80 درجة مئوية، 300 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة أ، ب، أو أب، FT1 و/أو FT2
نحن مصنع محترف. يمكننا التحكم في طلبك من البداية إلى النهاية. نرحب بزيارتنا. سنقوم باستقبالك في شنتشن.
العينات مجانية لك. يُتوقع من العملاء الجدد دفع تكلفة البريد السريع.
عادة 100 متر. ومع ذلك، فإن الكابل ثقيل جدًا. من الأفضل طلب كمية مناسبة لتجنب الشحن المرتفع. النقل البحري هو الخيار الأفضل.
يعتمد على الكمية الخاصة بك. يمكننا تقديم خصم وتحمل الشحن. يرجى الاتصال بنا.
نعم، يمكننا طباعة اسم شركتك، بل ونقوم بتخصيص بطاقة الجودة للترويج لشركتك.
