مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

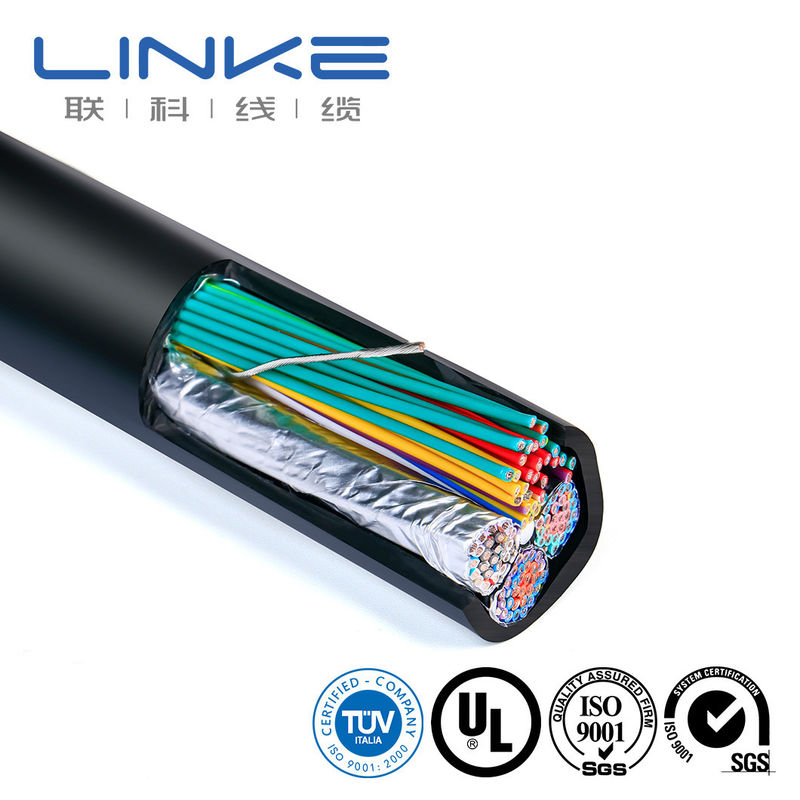

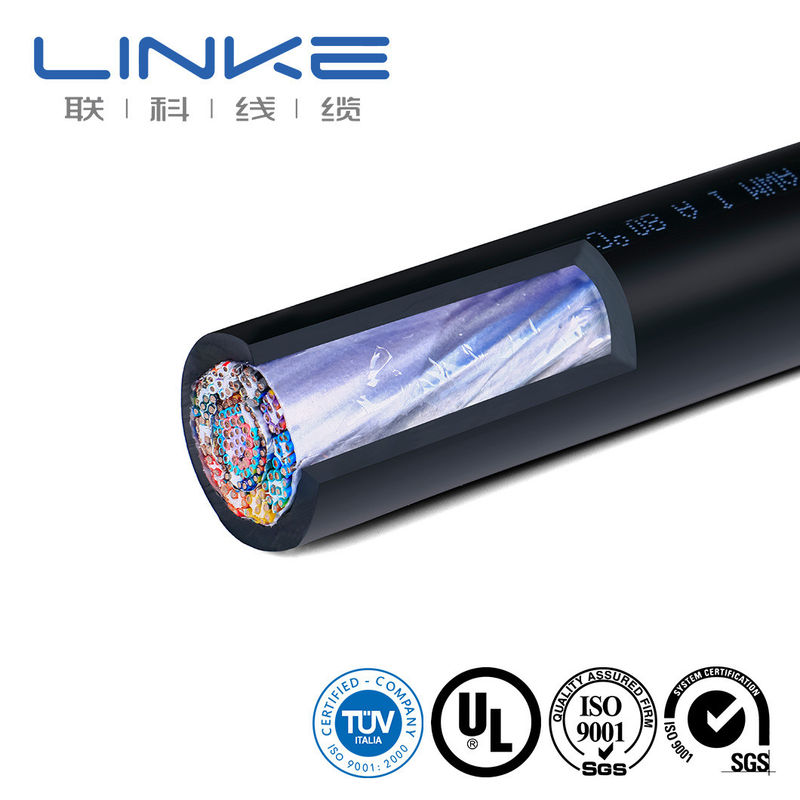

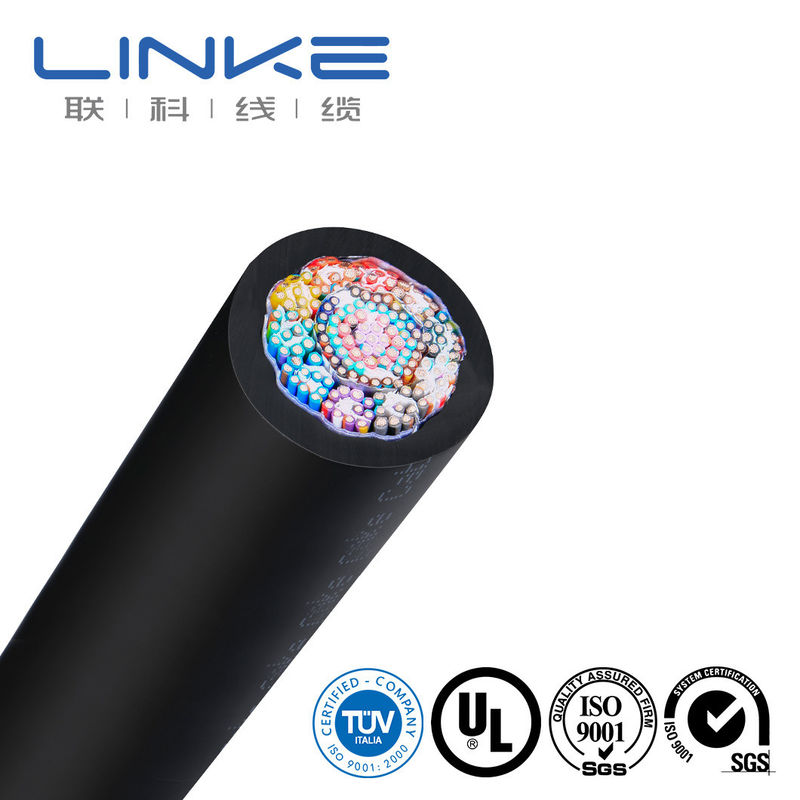

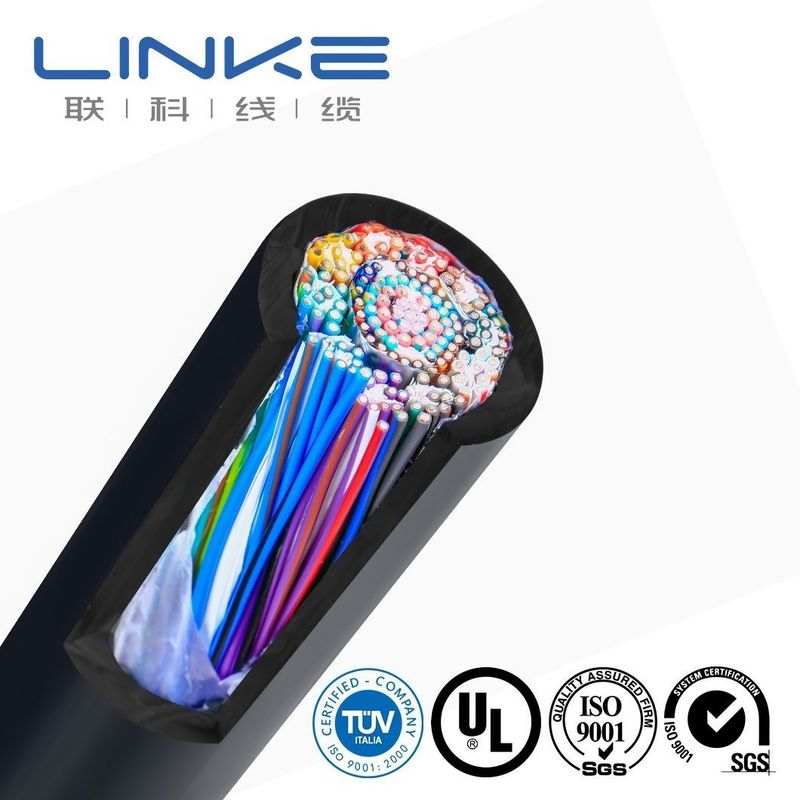

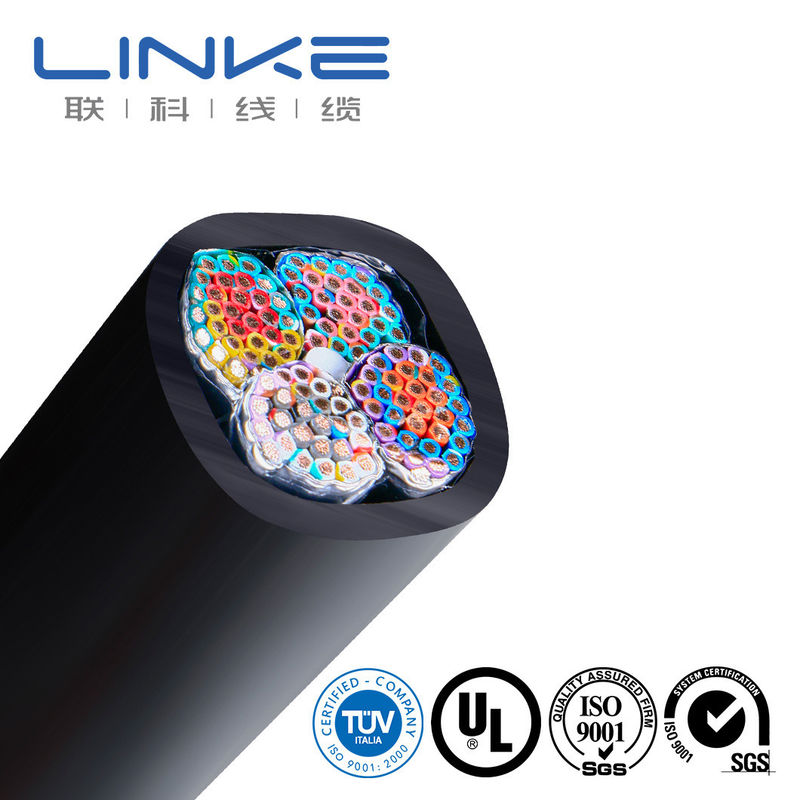

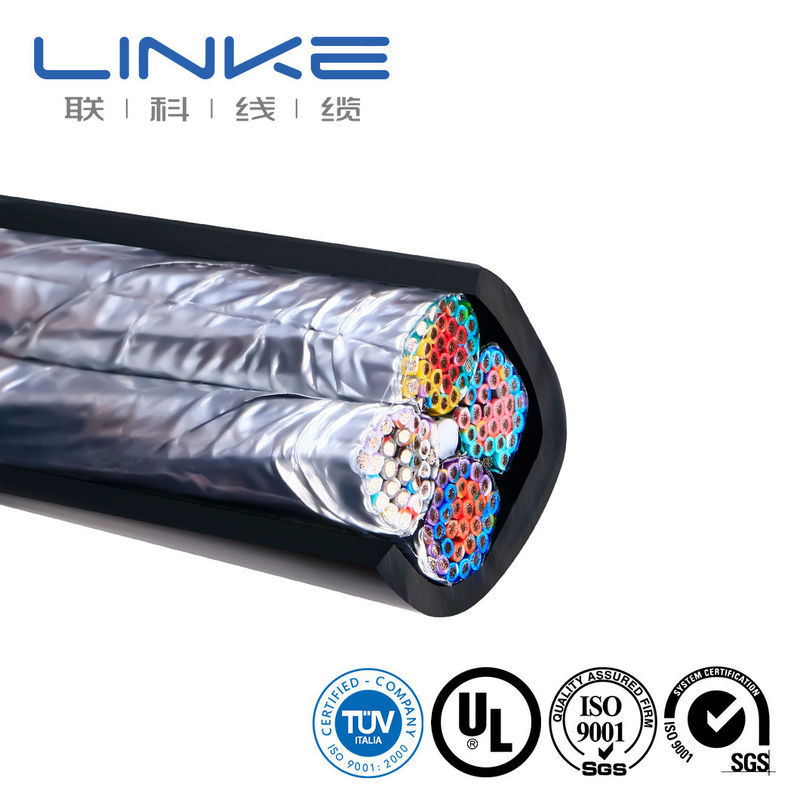

كابل طاقة إلكتروني مخصص من السيليكون عالي الحرارة UL2464 للكابلات الأوتوموتيف
| البند | سلك سيليكون عالي الحرارة مخصص UL2464 كابل إلكتروني UL |
|---|---|
| الموصل | موصلات سلك نحاس مطلي بالقصدير ناعم مجدول |
| العزل | عزل خاص بالبوليمر الحراري الخالي من الهالوجين |
| الغلاف الخارجي | غلاف خاص بالبوليمر الحراري الخالي من الهالوجين |
| عدد النوى | متعدد النوى (حسب متطلبات العميل) |
| الجهد الاسمي | Uo/U 300 فولت |
| درجة الحرارة | 80 درجة مئوية |
| اللون | اختياري |
| التطبيق | هذا المنتج مناسب بشكل أساسي للأسلاك الداخلية والخارجية للمعدات الإلكترونية. تضمن طبقة التدريع الشبكية عالية الكثافة وعالية التوصيل قدرة قوية على مقاومة التداخل. يمكن استخدام الكابل كسلك قياس وفحص وتحكم، وكذلك في مجموعات كاملة من المعدات، وأنظمة التدفئة وتكييف الهواء، ومعدات التبريد، ومعدات أتمتة المكاتب، ومعالجة البيانات. |
| النواة أ | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.16 ±0.003 مم × 7 نوى العزل: PVC-001 (ألوان مختلفة) تشكيل الكابل-1: (النواة أ) اللف: شريط PP رغوي بعرض 6 مم، سمك 0.080 مم × 1 نواة (لف فاخر) |
|---|---|
| النواة ب | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.20 ±0.003 مم × 11 نوى العزل: PVC-001 (ألوان مختلفة) |
| النواة ج | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.16 ±0.003 مم × 18 نوى العزل: PVC-001 (ألوان مختلفة) |
| تشكيل الكابل-2 | (النواة أ+ب+ج) الحشو: حبل PP مقاوم للهب 10000D × 3 نوى اللف: شريط PP رغوي بعرض 6 مم، سمك 0.080 مم × 1 نواة (لف فاخر) |
| النواة د | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.16 ±0.003 مم × 24 نوى العزل: PVC-001 (ألوان مختلفة) |
| تشكيل الكابل-3 | (النواة أ+ب+ج+د) الحشو: حبل PP مقاوم للهب 10000D × 2 نوى اللف: مايلر شفاف بعرض 42 مم، سمك 0.025 مم × 1 نواة الأرضي: سلك نحاس ناعم مطلي بالقصدير 19/0.20 ±0.003 مم × 1 نواة (أرضي بين المايلر ورق الألمنيوم) اللف: ورق ألمنيوم أحادي الجانب فضي بعرض 45 مم، سمك 0.035 مم × 1 نواة (جانب الألمنيوم للداخل) |
| النواة هـ | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.20 ±0.003 مم × 2 مجموعات × 10 العزل: PVC-001 (ألوان مختلفة) |
| النواة و | الموصل: سلك نحاس ناعم مطلي بالقصدير 19/0.16 ±0.003 مم × 8 مجموعات × 10 العزل: PVC-001 (ألوان مختلفة) |
| أقصى مقاومة للموصل أوم/كم | 59.4 (22AWG) 36.7 (20AWG) |
|---|---|
| جهد التحمل تيار متردد كيلوفولت/دقيقة | 2.00 |
| أدنى مقاومة عزل ميجا أوم/كم | 10.00 |
| اختبار الشرارة (تيار متردد) كيلوفولت | 3.00 |
شركة Linke Cable Technology Co., Ltd هي شركة رائدة في تصنيع الكابلات والأسلاك في الصين. على مدار أكثر من 10 سنوات، ركزت Linke Cable على البحث والتطوير والإنتاج والتسويق للأسلاك والكابلات. توفر Linke كابلات متنوعة وحلول كابلات مخصصة لجميع أنحاء العالم. نحن متخصصون في كابلات شحن السيارات الكهربائية، والكابلات الطبية، وكابلات السيليكون، وكابلات الزنبرك، والكابلات المضفرة، وكابلات السحب، وأسلاك UL، والكابلات الأوتوموتيف، وما إلى ذلك.
في Linke Cable، نعتقد أن هناك طريقة أفضل لتقديم كابلات أفضل إلى السوق. نستخدم نهجًا من مهندس إلى مهندس لتطوير كابلات أفضل للعملاء وتحسين جودة الحياة.
| العلامة التجارية | LINKE | المقطع العرضي (مم²) | 0.01-500 مم² |
| مقياس السلك (AWG) | [مثال: 24AWG، 28AWG] | الموصل | نحاس مطلي بالقصدير / نحاس عاري، بناءً على متطلبات العميل |
| مادة العزل | PVC/TPU/مطاط السيليكون/PE/PP/XLPE/نايلون/أخرى | مادة الغلاف | [PVC/PU/مطاط/ضفيرة/إلخ.] |
| الشهادات | RoHS/REACH/UL/CE/IP68/إلخ | طول مخصص | [مثال: 1 متر، 3 أقدام، 5 أمتار ±5% تفاوت] |
| نوع الكابل | [طبي/طاقة/صوت/محوري/كهربائي/أوتوموتيف/تخزين طاقة//إلخ.] | التدريع | [مدرع/غير مدرع/تدريع ضفيرة] |
| المعاوقة | [مثال: 75 أوم (للكابلات المحورية)] | الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى 20 حرفًا] |
| نصف قطر الانحناء | [مثال: ≥5 × قطر الكابل] | تصنيف التيار | [مثال: 5 أمبير] |
| تصنيف الجهد | [مثال: 30 فولت تيار متردد/مستمر] | مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/نحاس/إلخ.] |
| الموصلات | [مثال: USB Type-C، مقبس 3.5 مم، RJ45] | الغلاف | XLPE أو PE أو PVC مطاط |
| وقت التسليم | 7-14 يومًا بعد تأكيد الطلب | الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ.] |
| درجة الحرارة | ناقص 70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) | التعبئة | لفة/صندوق/لوحة/مخصص |
| خدمات الدعم | متعدد الأعمدة {3}{ل}كابل مخصص، حلول شاملة، بما في ذلك القطع الدقيق، والتجعيد، وتركيب الحلقات (تحديد المادة، على سبيل المثال، نحاس/مطلي بالنيكل) |
مختبر مستقل•معدات اختبار كاملة•رقابة جودة كاملة
نحن نختبر كل منتج وفقًا لمعايير صارمة لضمان الجودة الفائقة والأداء الموثوق.
|
رقم. |
عنصر الاختبار |
شرط الاختبار |
متطلب الاختبار |
بيانات الاختبار |
النتيجة |
|
1 |
فحص الهيكل |
1. الامتثال لجدول حجم السلك 2. الحد الأدنى للسماكة ≥ 80% من متوسط السماكة |
الامتثال لجدول حجم السلك |
الرجوع إلى سجل الاختبار |
اجتياز |
|
2 |
صدمة حرارية |
لف العينة على قضيب حديدي بالحجم المحدد، وضعه في فرن تقادم عند درجة الحرارة المحددة لمدة ساعة، ثم تبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم ملاحظة العينة |
لا توجد تشققات على سطح العينة |
لا توجد تشققات |
اجتياز |
|
3 |
تشوه حراري |
1. قياس سماكة العينة (تحديد موضع القياس) 2. وضع العينة وأداة الاختبار في فرن تقادم للتسخين المسبق عند درجة الحرارة المحددة لمدة ساعة 3. وضع العينة تحت عمود الضغط لأداة الاختبار لمدة ساعة 4. إعادة قياس سماكة العينة في نفس الموضع |
1. يجب ألا تتشقق العينة بواسطة عمود الضغط أو تكشف الموصل 2. انخفاض السماكة ≤ 50% |
الرجوع إلى سجل الاختبار |
اجتياز |
|
4 |
FT2 |
تطبيق لهب قياسي على ارتفاع 125 مم مرة واحدة |
1. يجب ألا ينتشر اللهب على طوله 2. يجب ألا ينتشر اللهب إلى المواد القابلة للاشتعال المجاورة |
الرجوع إلى سجل الاختبار |
اجتياز |
|
5 |
التقادم |
1. خذ خمسة أقسام من الغلاف بطول 200 مم 2. ضع العينات في فرن تقادم عند 158 درجة مئوية لمدة 168 ساعة 3. بعد إخراج العينات، ضعها في درجة حرارة الغرفة 23 ± 5 درجة مئوية لمدة 16 ساعة، ثم اختبر الاستطالة عند الكسر وقوة الشد |
1. الاستطالة قبل التقادم ≥ 300%، الاستطالة بعد التقادم ≥ 80% من الاستطالة قبل التقادم 2. قوة الشد قبل التقادم > 1.41 كجم/مم²، قوة الشد بعد التقادم ≥ 80% من قوة الشد قبل التقادم |
الرجوع إلى سجل الاختبار |
اجتياز |
|
6 |
انحناء بارد |
قم بتخزين العينة في صندوق درجة حرارة منخفضة عند درجة الحرارة المحددة لمدة 4 ساعات، ولف العينة على قضيب حديدي بالحجم المحدد بعدد لفات محدد، وأكمل اللف في غضون 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة |
لا توجد تشققات على سطح العينة |
لا توجد تشققات |
اجتياز |
|
7 |
مقاومة الموصل |
قياس مقاومة موصل نواة واحد متر باستخدام مقياس مقاومة تيار مستمر |
عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23 أوم/كم |
الرجوع إلى سجل الاختبار |
اجتياز |
