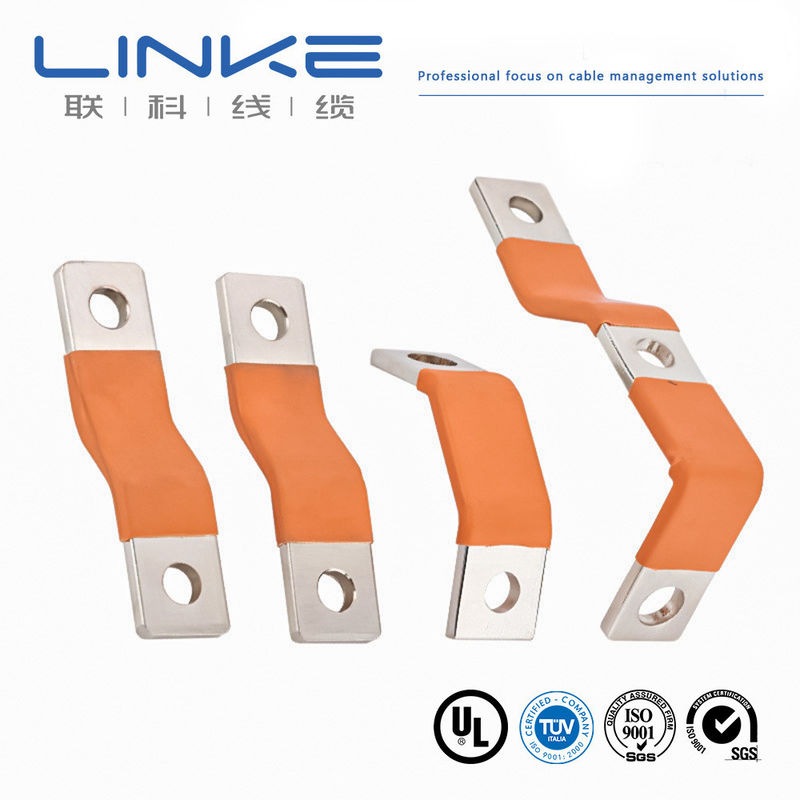

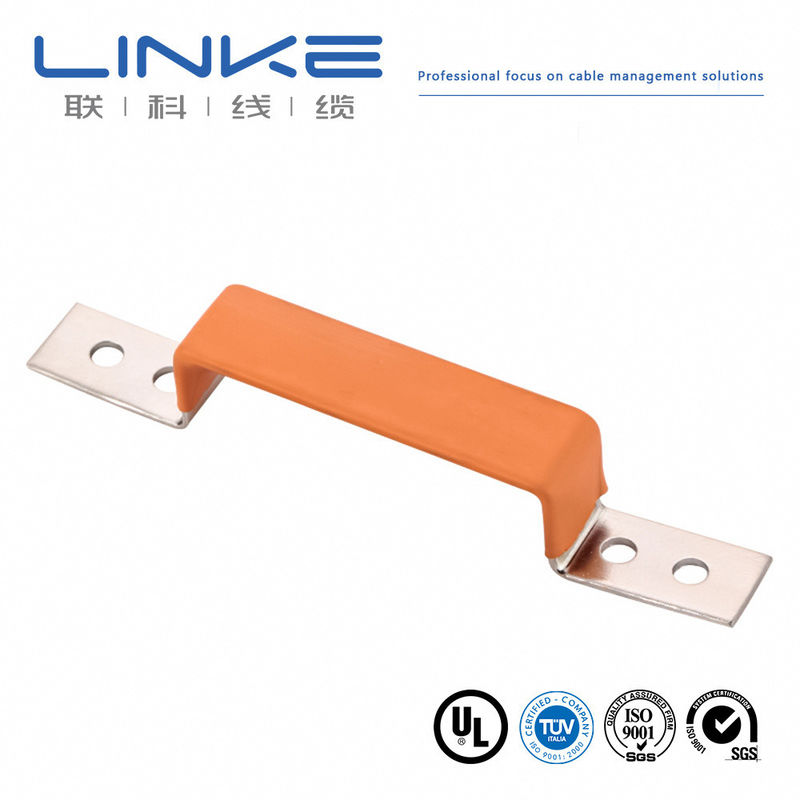

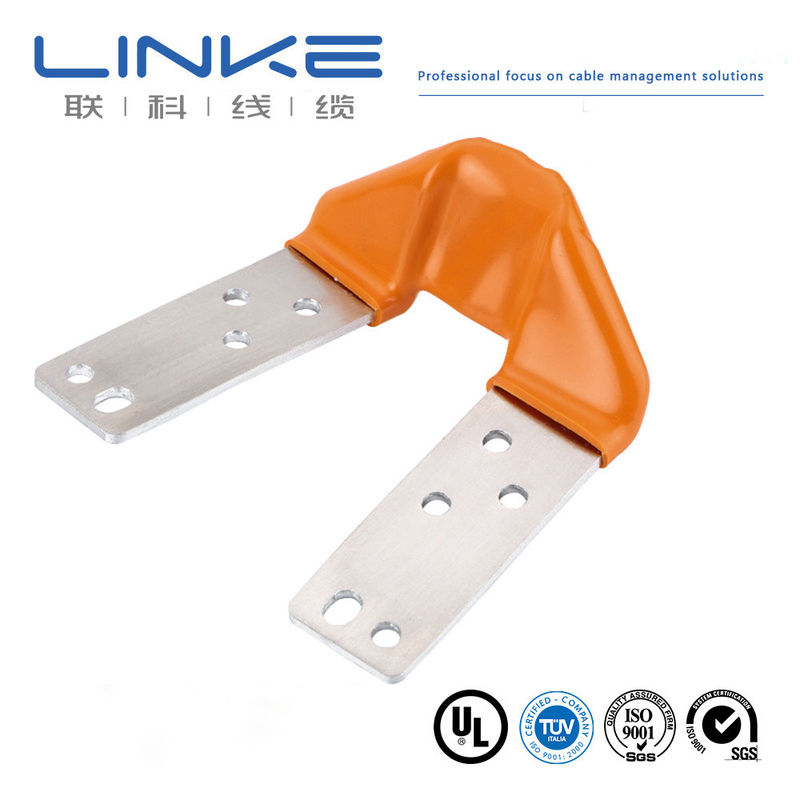

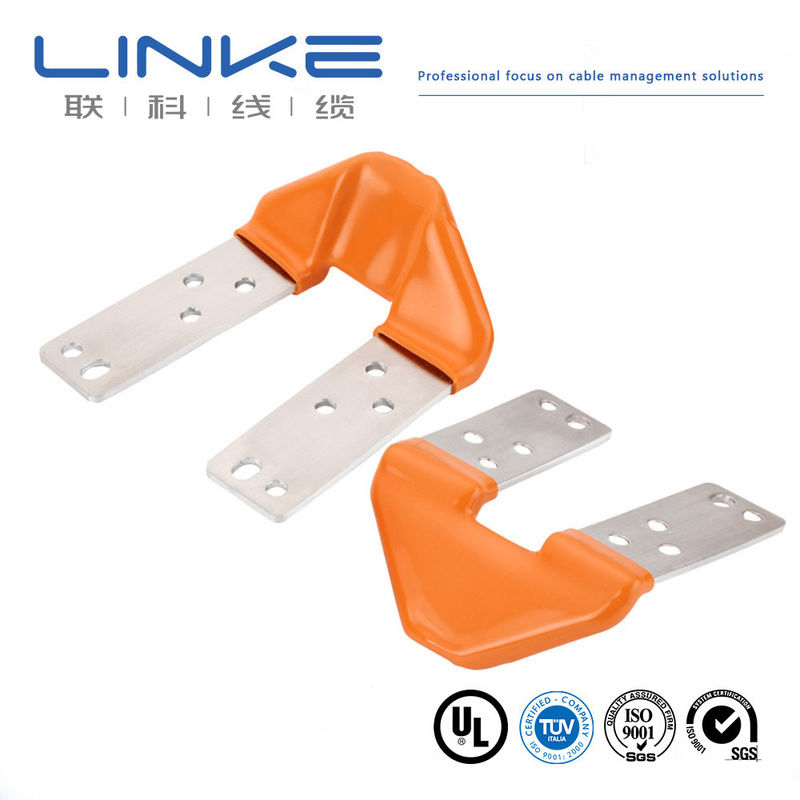

شريط ناقل مرن مخصص معزول - شريط نحاسي مسطح لتطبيقات البطاريات
يتم تصنيع الأشرطة الناقلة المرنة عن طريق لحام أجزاء من رقائق النحاس معًا، باستخدام محتوى نحاسي نقي بنسبة 99.9%. يوفر هذا البناء موصلية ممتازة مع الحد الأدنى من الشوائب، بينما توفر الأشرطة الناقلة النحاسية المصفحة مساحة سطح أكبر لحمل التيار.
مواصفات رقائق النحاس
نطاق السماكة: 0.05 مم إلى 0.3 مم. يمكن أن تكون أسطح التلامس مطليّة بالقصدير أو الفضة حسب متطلبات المستخدم. يتم حساب سعة التيار بناءً على حزام حياكة واحد بمساحة مقطع عرضي 1 مم مربع مع تيار حمل فعال قدره 4 أمبير. تتميز الموصلات النحاسية ذات مساحات المقطع العرضي المختلفة بمعلمات متفاوتة. يمكن أن تكون المساحات الأكبر متعددة الطبقات أو مهيأة كمجموعات.
معايير المواد
| قياسي | مواصفات |
|---|
| GB | نحاس T2 بحد أدنى 99.9% |
| DIN | E-Cu58 (الرقم: 2.0065) |
| EN | Cu-ETP (الرقم: CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| آخر | مواد مخصصة متاحة عند الطلب |
المواصفات الفنية
- المقاومة: 0.00001 أوم
- الموصلية: 57%
- سماكة طبقة رقاقة النحاس الواحدة: 0.1/0.2/0.3/0.5/1.0 مم (يتم تقديم سماكة مناسبة بناءً على هيكل الشريط الناقل)
- مادة العزل: طلاء غمس PVC بأداء ممتاز، مناسب للأشرطة الناقلة ذات الأشكال الخاصة، مقاوم للكسر أثناء الانحناء المتكرر
- أداء العزل: كل من PE و PVC يؤديان بشكل جيد، مع طلاء غمس PVC متفوق على أنابيب الانكماش الحراري PE
- مثبطات اللهب/مقاومة الحريق: UL94-V-0 أو مخصصة حسب متطلباتك
- طلاء السطح: خيارات مطلية بالنيكل أو القصدير أو الفضة متاحة
- سماكة الطلاء: عادة 3 ميكرومتر إلى 12 ميكرومتر أو مخصصة
- اختبار رش الملح: يتحمل النيكل 240 ساعة في بيئة محايدة (الفضة والقصدير لهما مقاومة أقل)
- اختبار الانحناء: يتحمل 10,000 انحناء بزاوية 15 راديان دون كسر أو تشقق
- درجة حرارة التشغيل: -45 درجة مئوية إلى +150 درجة مئوية
- قوة الشد لرقاقة النحاس: ≥500 نيوتن
أداء اختبار التسرب
نتائج اختبار أكمام غمس PVC:
- 3500 فولت تيار مستمر لمدة 30 ثانية عند سماكة 1.5 مم: تسرب 0.025 مللي أمبير
- 5000 فولت تيار متردد لمدة 30 ثانية إلى 60 ثانية عند سماكة 1.8 مم إلى 2.0 مم: تسرب 0.065 مللي أمبير
نحن نقدم حلولاً مخصصة بناءً على متطلبات جهد العمل الخاصة بك.
اختبار ارتفاع درجة الحرارة
يختلف الاختبار بناءً على مساحة المقطع العرضي للشريط الناقل المرن. نقدم تقارير اختبار ارتفاع درجة الحرارة الكاملة قبل التسليم عند الطلب.
معلومات الطلب
- وقت الاقتباس: 1-3 أيام عمل بعد استلام استفسارك
- تسليم العينة/الطلب التجريبي: 5-15 يوم عمل حسب هيكل الشريط الناقل وعملية التصنيع
شهادات الجودة والبيئة
- إدارة الجودة: صناعة السيارات IATF 16949
- صديقة للبيئة: متوافقة مع ROHS و REACH
خيارات الموصلات
الموصل: سلك نحاسي مرن مصقول
العزل: نحاس
ألوان الغلاف: أسود، برتقالي، أحمر، أصفر، أزرق (معزول مفرد ومزدوج)
أحجام مم² (نمط أوروبي): قابلة للتخصيص
أحجام AWG (نمط أمريكي شمالي): قابلة للتخصيص
نطاق درجة الحرارة: قابل للتخصيص
خيار العزل السيليكوني
الموصل: سلك نحاسي مرن مصقول
العزل: سيليكون
ألوان الغلاف: أسود، برتقالي، أحمر، أصفر، أزرق (معزول مفرد ومزدوج)
أحجام مم²: 4 مم² إلى 240 مم²
أحجام AWG: 0AWG-10AWG
نطاق درجة الحرارة: -60 درجة مئوية إلى 200 درجة مئوية
ملف الشركة المصنعة
شركة Linke Cable Technology Co., Ltd هي شركة صينية رائدة في تصنيع الكابلات تتمتع بخبرة تزيد عن 10 سنوات في البحث والتطوير والإنتاج والتسويق لمنتجات الأسلاك والكابلات. نحن متخصصون في توفير حلول كابلات مخصصة في جميع أنحاء العالم، بما في ذلك كابلات شحن السيارات الكهربائية، والكابلات الطبية، والكابلات السيليكونية، والكابلات الزنبركية، والكابلات المضفرة، وكابلات towlobe، وأسلاك UL، وكابلات السيارات.
يضمن نهجنا المرتكز على الهندسة أننا نطور كابلات فائقة تعزز الجودة والأداء لعملائنا.
الشهادات
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (موصل مفرد، عزل حراري)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 و ISO13485, TS16949
CNR- مواد أسلاك الأجهزة المنزلية
أسئلة متكررة
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع محترف يتحكم في طلبك من البداية إلى النهاية. نرحب بالزيارات ونقدم خدمة الاستقبال في شنتشن.
كيف يمكنني الحصول على عينة لاختبار جودتكم؟
العينات مجانية للعملاء. يُتوقع من العملاء الجدد دفع تكاليف البريد السريع.
ما هو الحد الأدنى لكمية الطلب لديكم؟
عادة 100 متر. ومع ذلك، نظرًا لوزن الكابل، نوصي بطلب كميات مناسبة لتجنب تكاليف الشحن المرتفعة. النقل البحري هو الخيار الأكثر اقتصادا.
هل يمكنني الحصول على خصم؟
تعتمد الخصومات على كمية الطلب. يمكننا تقديم خصومات وتغطية تكاليف الشحن للطلبات الكبيرة. يرجى الاتصال بنا للحصول على التفاصيل.
هل تقبل شركتكم إنتاج OEM؟
نعم، يمكننا طباعة اسم شركتك وحتى تخصيص بطاقات الجودة للترويج لعلامتك التجارية.
