مكان المنشأ:
الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
كابل شحن سريع بتيار مستمر عالي الأداء مع هيكل مرن وتصنيف تيار عالي للسيارات الكهربائية.

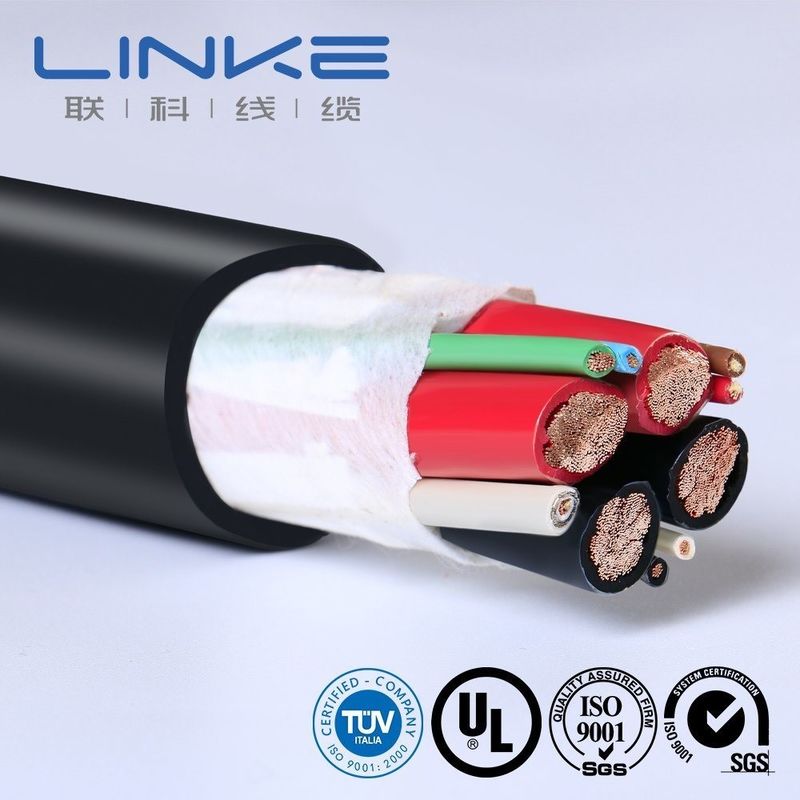

كابل شحن بتيار مستمر: 350 أمبير | 1/0AWG × 4C + 18AWG (CP: التدريع) 1C + 14AWG × 1C + 18AWG × 2P + 18AWG × 1C | OD = 35 مم TPE غمد
تم تصميم كابل شحن السيارة الكهربائية السريع DC 350 Ampere لتطبيقات الشحن عالية الأداء. تتضمن مجموعة الكابلات ما يلي:
تم تصميم هذا الكابل بخصائص عزل فائقة، وهو يلبي المعايير الصارمة لمقاومة اللهب ومقاومة الزيت ومقاومة الشيخوخة والمرونة. معتمد من UL للسوق الأمريكية، فهو يوفر تيار إخراج كبير وسعة طاقة عالية وسرعات شحن سريعة.
| المعلمة | مواصفة |
|---|---|
| الجهد المقنن | تيار مستمر 1000 فولت |
| درجة الحرارة المقدرة | السترة: -40 درجة مئوية إلى 90 درجة مئوية العزل: -40 درجة مئوية إلى 125 درجة مئوية |
| أقصى مقاومة للموصل (20 درجة مئوية) | ج: 0.242 أوم/كم ب: 0.78 أوم/كم ج: 4.95 أوم/كم عمق وعمق: 26 أوم/كم |
| مقاومة جهد العزل (المحور A & B، 10 م) | تيار متردد 2.5 كيلو فولت/5 دقائق، تيار التسرب ≥5 مللي أمبير |
| تحمل جهد الكابل المكتمل (المحور A إلى A وB، 10 م) | تيار متردد 3.5 كيلو فولت/15 دقيقة، تيار التسرب ≥5 مللي أمبير |
| الحد الأدنى لمقاومة العزل (20 درجة مئوية، النواة أ إلى أ وب) | 500 ميجا أوم كم |
| ملكية | مواصفة |
|---|---|
| قوة الشد | ≥20MPa |
| استطالة | ≥300% |
| حالة الشيخوخة | 110 ± 1 درجة مئوية × 168 ساعة |
| نسبة قوة الشد الأصلية | ± ± 30% |
| نسبة الاستطالة الأصلية | ± ± 30% |
| اختبار اللهب | جيجابايت/T 18380.12-2008 |
| اختبار ضغط درجة الحرارة العالية | ≥50% |
| اختبار الصدمة الحرارية | لا صدع |
| اختبار التوافق | جيجابايت/ت 33594 |
| اختبار مقاومة السحق | جيجابايت/ت 33594 |
| منحني حول الاختبار | جيجابايت/ت 33594 |
| الحد الأدنى لنصف قطر الانحناء | 6 × القطر الخارجي |
| مقاومة التآكل | ≥2000 مرة |
| اختبار التجوية الاصطناعية | جيجابايت/ت 33594 |
| اختبار تأثير درجات الحرارة المنخفضة | -40 درجة مئوية × 16 ساعة، بدون صدع |
| المقاومة ضد المواد الكيميائية | جيجابايت/ت 33594 |
| حمض الإجهاد الكيميائي | محلول قلوي حمض الأوكسال N، محلول هيدروكسيد الصوديوم N: GB/T 33594 |
| المتداول السيارة | المتطلبات وطرق الاختبار المتوافقة مع GB/T 20234.1-2015 7.21 |
| يكتب | موصل (مم²) | الهيكل (ن/مم) | موصل DIA (مم) | مادة | سمك (مم) | المواد العازلة | العزل OD (مم) | مقاومة الموصل 20 درجة مئوية (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| إيف-YJ | 1.5 | 48/0.20 | 1.60 | نحاس | 0.6 | سيليكون | 2.90±0.15 | .712.7 |
| إيف-YJ | 2.5 | 80/0.20 | 2.06 | نحاس | 0.7 | سيليكون | 3.50±0.15 | .67.60 |
| إيف-YJ | 4 | 128/0.20 | 2.62 | نحاس | 0.8 | سيليكون | 4.30±0.15 | .714.71 |
| إيف-YJ | 6 | 196/0.20 | 3.50 | نحاس | 0.8 | سيليكون | 5.10±0.20 | .13.14 |
| إيف-YJ | 10 | 322/0.20 | 4.50 | نحاس | 1.00 | سيليكون | 6.70±0.20 | .81.82 |
| إيف-YJ | 16 | 513/0.20 | 5.70 | نحاس | 1.10 | سيليكون | 8.00±0.30 | .1.16 |
| إيف-YJ | 25 | 798/0.20 | 7.10 | نحاس | 1.3 | سيليكون | 9.80±0.30 | .70.743 |
| إيف-YJ | 35 | 1121/0.20 | 8.50 | نحاس | 1.3 | سيليكون | 11.40±0.30 | .50.527 |
| إيف-YJ | 50 | 1596/0.20 | 10.10 | نحاس | 1.50 | سيليكون | 13.50±0.30 | .30.368 |
| إيف-YJ | 70 | 2242/0.20 | 12.10 | نحاس | 1.50 | سيليكون | 15.50±0.40 | .20.259 |
| إيف-YJ | 95 | 3034/0.20 | 14.10 | نحاس | 1.50 | سيليكون | 17.50±0.50 | .10.196 |
Linke Cable Technology Co., Ltd هي شركة رائدة في تصنيع الأسلاك والكابلات في الصين مع أكثر من 10 سنوات من الخبرة في الصناعة. متخصصون في البحث والتطوير والإنتاج وتسويق الكابلات عالية الجودة، ونحن نقدم حلول كابلات شاملة للأسواق العالمية.
في Linke Cable، نستخدم نهج مهندس إلى مهندس لتطوير حلول كابلات فائقة الجودة تعمل على تحسين أداء المنتج وتحسين جودة الحياة.
| ماركة | لينكي | المقطع العرضي (مم²) | 0.01-500 مم² |
|---|---|---|---|
| مقياس السلك (AWG) | [على سبيل المثال، 24AWG، 28AWG] | موصل | النحاس المعلب/النحاس العاري، بناءً على متطلبات العميل |
| مادة عازلة | PVC / TPU / مطاط السيليكون / PE / PP / XLPE / نايلون / أخرى | مادة السترة | [PVC/PU/مطاط/جديلة/إلخ.] |
| الشهادات | بنفايات/الوصول/UL/CE/IP68/إلخ | طول مخصص | [على سبيل المثال، 1 م، 3 قدم، 5 م ± 5٪ التسامح] |
| نوع الكابل | [طبي/طاقة/صوتي/محوري/كهربائي/سيارات/تخزين الطاقة//إلخ.] | التدريع | [مدرع/غير محمي/درع مجدول] |
| مقاومة | [على سبيل المثال، 75 أوم (للكابلات المحورية)] | الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى. 20 حرفًا] |
| شعاع الانحناء | [على سبيل المثال، ≥5× قطر الكابل] | التقييم الحالي | [على سبيل المثال، 5أ] |
| تصنيف الجهد | [على سبيل المثال، 30 فولت تيار متردد/تيار مستمر] | مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/النحاس/إلخ.] |
| الموصلات | [على سبيل المثال، USB من النوع C، مقبس 3.5 مم، RJ45] | سترة | XLPE أو PE أو مطاط PVC |
| موعد التسليم | 7-14 يومًا بعد تأكيد الطلب | الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ.] |
| درجة حرارة | ناقص -70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) | طَرد | لفة/صندوق/لوحة/مخصص |
| الخدمات المساندة | كبل مخصص، حلول شاملة، بما في ذلك القطع الدقيق، والتجعيد، وتركيب العروات (حدد المادة، على سبيل المثال، النحاس/النيكل المطلي) | ||
| لا. | عنصر الاختبار | حالة الاختبار | متطلبات الاختبار | بيانات الاختبار | نتيجة |
|---|---|---|---|---|---|
| 1 | فحص الهيكل | 1. الامتثال لجدول حجم السلك2. الحد الأدنى للسمك ≥ 80% من متوسط السمك | الامتثال لجدول حجم الأسلاك | الرجوع إلى سجل الاختبار | يمر |
| 2 | الصدمة الحرارية | قم بلف العينة على قضيب حديدي بحجم محدد، ثم ضعها في فرن قديم عند درجة حرارة محددة لمدة ساعة واحدة، ثم قم بتبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم راقب العينة | عدم وجود شقوق على سطح العينة | لا الشقوق | يمر |
| 3 | تشوه الحرارة | 1. قياس سمك العينة (موضع قياس العلامة)2. ضع العينة واختبار التركيب في فرن الشيخوخة للتسخين المسبق عند درجة حرارة محددة لمدة ساعة واحدة3. ضع العينة تحت عمود الضغط لجهاز الاختبار لمدة ساعة واحدة. إعادة قياس سمك العينة في نفس الموقف | 1. لا يجوز تشقق العينة بواسطة عمود الضغط أو كشف الموصل2. تقليل السماكة ≥ 50% | الرجوع إلى سجل الاختبار | يمر |
| 4 | FT2 | ضع لهبًا قياسيًا على ارتفاع 125 مم مرة واحدة | 1. لا يجوز أن ينتشر اللهب على طوله2. لا يجوز أن ينتشر اللهب إلى المواد القريبة القابلة للاشتعال | الرجوع إلى سجل الاختبار | يمر |
| 5 | شيخوخة | 1. خذ خمسة أقسام من غمد بطول 200 مم2. ضع العينات في فرن الشيخوخة عند 158 درجة مئوية لمدة 168 ساعة3. بعد إخراج العينات، ضعها في درجة حرارة الغرفة 23±5 درجة مئوية لمدة 16 ساعة، ثم اختبر الاستطالة عند الكسر وقوة الشد | 1. الاستطالة قبل الشيخوخة ≥ 300%، الاستطالة بعد الشيخوخة ≥ 80% منها قبل الشيخوخة2. قوة الشد قبل التعتيق > 1.41 كجم/مم²، قوة الشد بعد التعتيق ≥ 80% منها قبل التعتيق | الرجوع إلى سجل الاختبار | يمر |
| 6 | الانحناء البارد | قم بتخزين العينة في صندوق ذو درجة حرارة منخفضة عند درجة حرارة محددة لمدة 4 ساعات، وقم بلف العينة على قضيب حديدي بحجم محدد مع دورات محددة، ولفها بالكامل في غضون 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة | عدم وجود شقوق على سطح العينة | لا الشقوق | يمر |
| 7 | مقاومة الموصل | قم بقياس مقاومة الموصل الأساسي الذي يبلغ طوله مترًا واحدًا باستخدام مقياس مقاومة التيار المستمر | عند 20 درجة مئوية، تبلغ المقاومة 8AWG ≥ 2.23Ω/كم | الرجوع إلى سجل الاختبار | يمر |
تركز تقنية Linke Cable (DongGuan) Co. Ltd. على البحث والتطوير
توفير الحلول المهنية للكابلات والأسلاك، وخاصة بالنسبة لل
عملاء الصناعة المختلفة. يحتوي على:
كابل الروبوت البشري,
AI كابل الطاقة/كابل البيانات،
كابل أشباه الموصلات/الكابلات الأوتوماتيكية الصناعية،
كابل الاستشعار،
كابل الطاقة الجديد,
سلك التجميل الطبي,
كابل سلك UL,
تتمتع Linke Cable بقدرات تطوير منتجات متنوعة وقدرات تقنية لدعم التنوع
احتياجات العملاء. لقد حصلنا على ترخيص المنتج التالي:UL 758,CCC,RoHs,REACH,CE; نحن
حصلت على نظام إدارة الجودة التالي: ISO 9001-2015 (جميع المنتجات) ； ISO 13485
(الأجهزة والأدوات الطبية)، IATF 16949 (صناعة السيارات)
نحن مصنع محترف. يمكننا التحكم في طلبك من البداية إلى النهاية. مرحبا بكم في زيارتنا. سوف نقلك في شنتشن.
العينات مجانية بالنسبة لك. ومن المتوقع أن يدفع العملاء الجدد تكلفة البريد السريع.
عادة 100 م. ومع ذلك، الكابل ثقيل جداً. من الأفضل أن تطلب كمية مناسبة لتجنب ارتفاع الشحن. النقل البحري هو الخيار الأفضل.
ذلك يعتمد على الكمية الخاصة بك. يمكننا تقديم خصم وتحمل تكاليف الشحن. يرجى التكرم بالاتصال بنا.
نعم، يمكننا طباعة اسم شركتك، كما نقوم بتخصيص بطاقة الجودة للترويج لشركتك.
