كابل مرن للمركبات الكهربائية متوافق مع IEC 62196-2 و SAE J1772

كابل مرن للمركبات الكهربائية متوافق مع IEC 62196-2 و SAE J1772

1500 فولت سلك البطارية

السترة السيليكونية بطارية سلك السلك

معدات التشغيل

مكان المنشأ:

غوانغدونغ، الصين

اسم العلامة التجارية:

Linke

إصدار الشهادات:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
الجهد المقنن:
300-600 فولت
مادة الموصل:
النحاس العاري الذين تقطعت بهم السبل
المواد العازلة:
اللدائن الحرارية (EF2585،85 ± 3A)
مادة السترة:
تي بي يو
أقصى مقاومة للموصل:
A: 0.242Ω/KM B: 0.78Ω/KM C: 4.95Ω/KM D&E: 26Ω/KM
مين عزل المقاومة:
500MΩ.KM
إبراز:

1500 فولت سلك البطارية

,

السترة السيليكونية بطارية سلك السلك

,

معدات التشغيل

شروط الدفع والشحن
الحد الأدنى لكمية
1000 متر
الأسعار
قابل للتفاوض
تفاصيل التغليف
حسب المتطلبات
وقت التسليم
7-15 يوما
شروط الدفع
مقدمًا 30٪ مقدمًا وشحنه بعد استلام 70٪ دفعة نهائية
القدرة على العرض
50000 م / يوم
وصف المنتج
مواصفات المنتج
اسم الكابل كابل مركبات الطاقة الكهربائية
مواصفات الكابل 2C×80 مم² + 1C×25 مم² + 1C×4 مم² + (3C×0.75 مم²) (P2) + (7C×0.75 مم²) متوافق مع RoHS
البناء التفصيلي
البند مادة الموصل الحجم القطر الخارجي (مرجع)
أ: 2C×80 مم² نحاس مكشوف مجدول 2580/0.20 ±0.008 مم 12.40±0.25 مم
ب: 1C×25 مم² نحاس مكشوف مجدول 798/0.20 ±0.008 مم 7.00±0.20 مم
ج: 1C×4 مم² نحاس مكشوف مجدول 224/0.15±0.008 مم +10/1 سلك قصدير +1000D كيفلر 2.70±0.15 مم
تفاصيل العزل
المادة الحد الأدنى لمتوسط السماكة الحد الأدنى للسماكة عند أي نقطة القطر الخارجي
بلاستيك حراري (EF2585، 85±3A) 1.60 مم 1.34 مم 15.60±0.40 مم
الخصائص الكهربائية
الخاصية القيمة
الجهد المقنن تيار مستمر 1000 فولت
درجة الحرارة المقننة الغلاف -40~90 درجة مئوية، العزل -40~125 درجة مئوية
الحد الأقصى لمقاومة الموصل (20 درجة مئوية) أ: 0.242 أوم/كم ب: 0.78 أوم/كم ج: 4.95 أوم/كم د و هـ: 26 أوم/كم

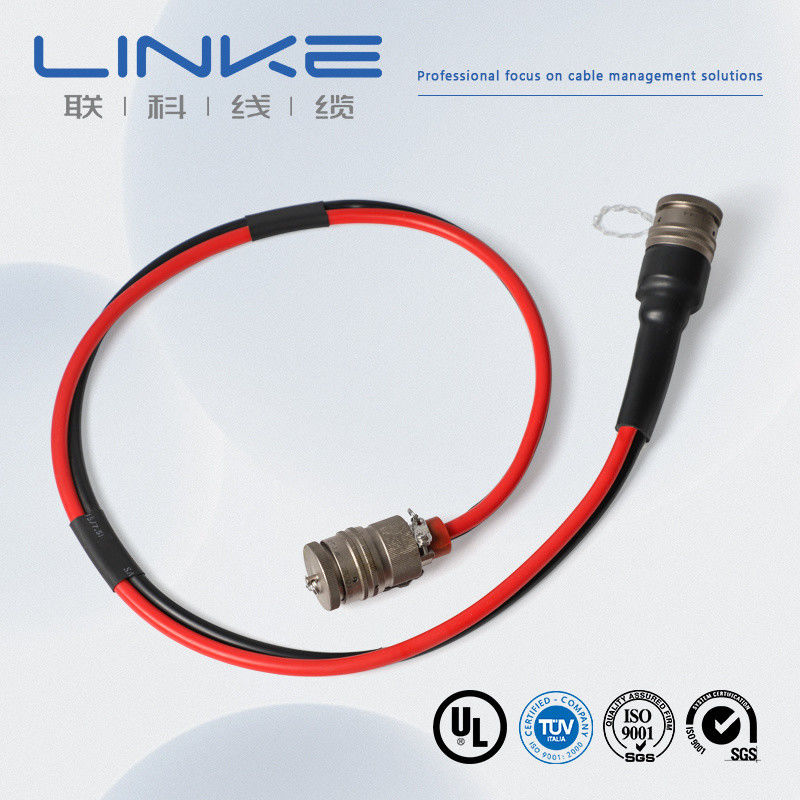

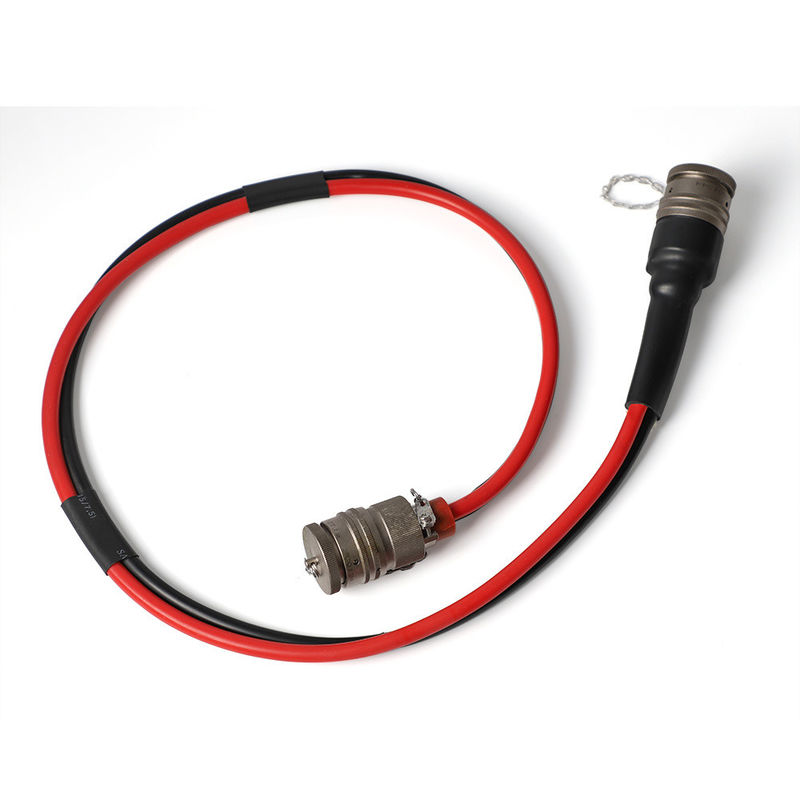

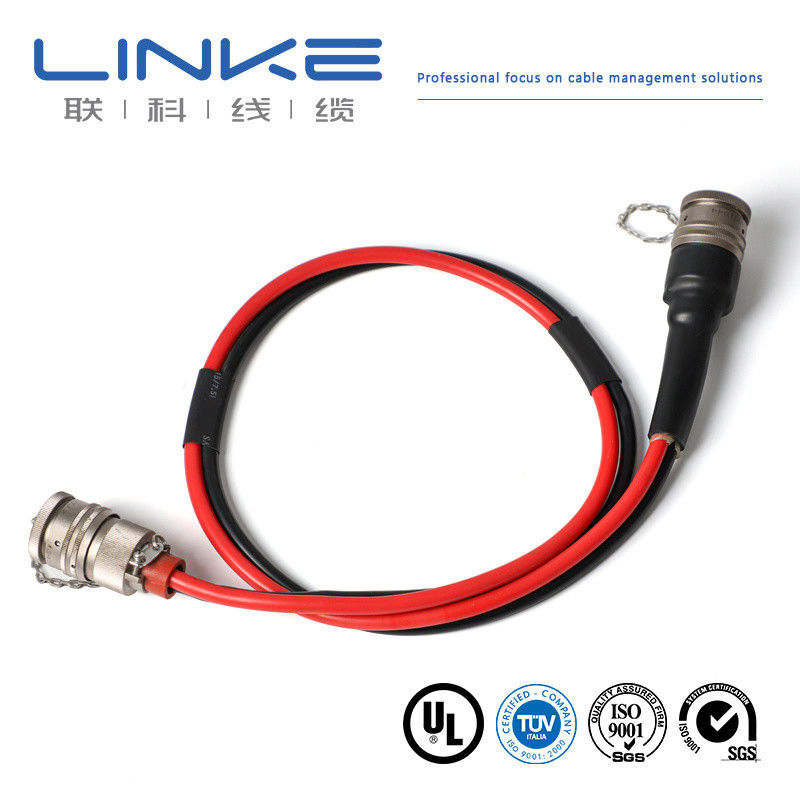

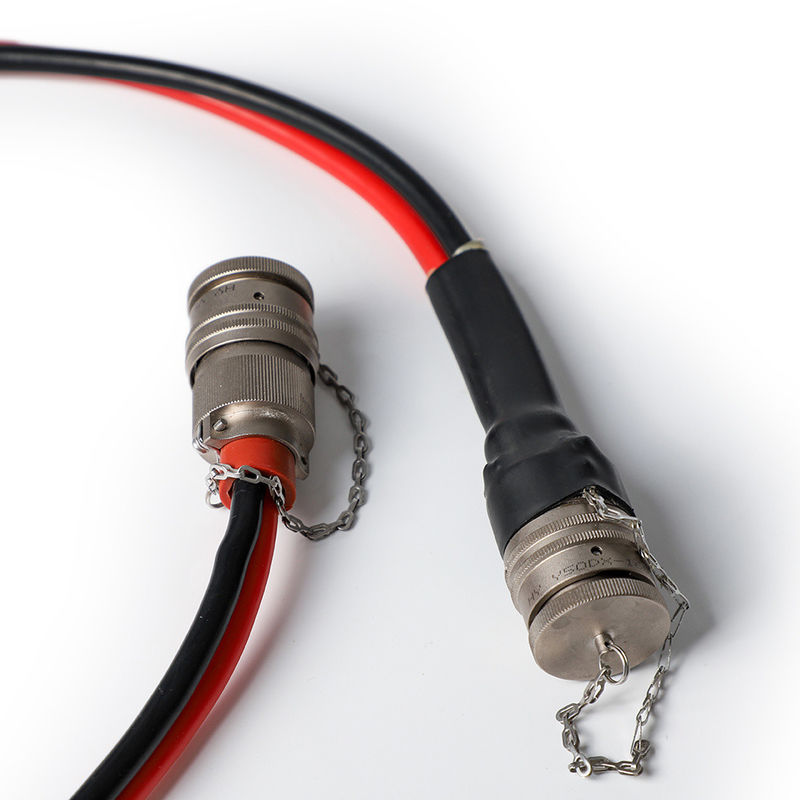

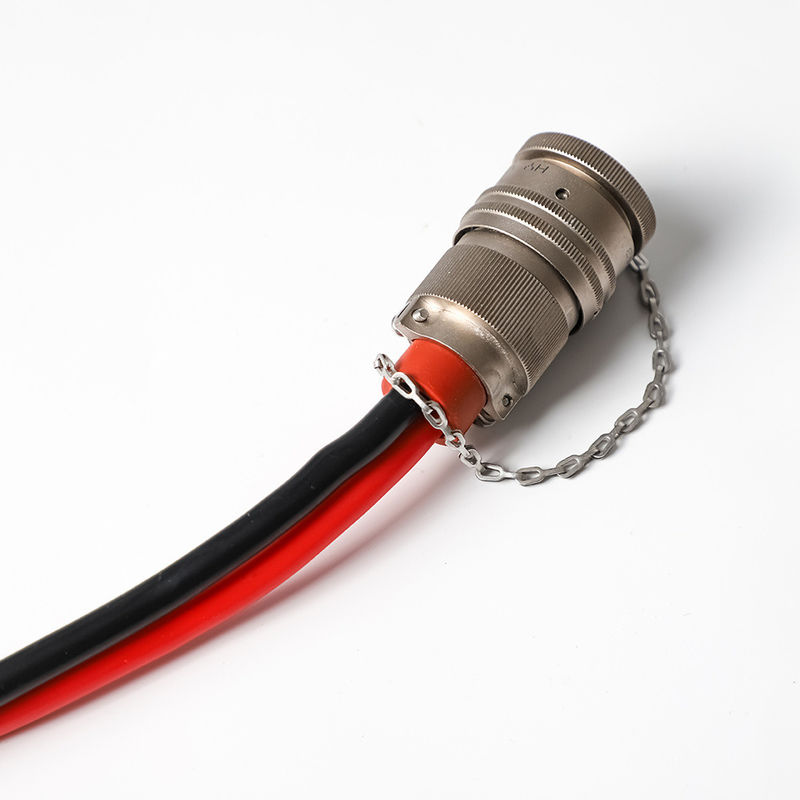

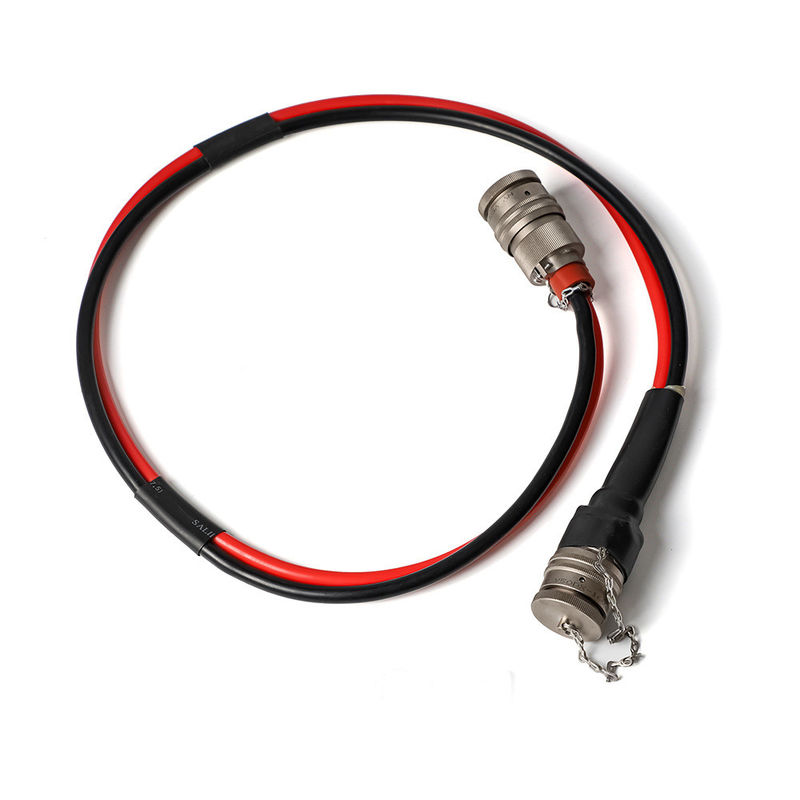

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
كابل مرن للمركبات الكهربائية متوافق مع IEC 62196-2 و SAE J1772
العلامة التجارية لينكي المقطع العرضي (مم²) 0.01-500 مم²
مقياس السلك (AWG) [مثال: 24AWG، 28AWG] الموصل نحاس مطلي بالقصدير / نحاس مكشوف، بناءً على متطلبات العميل
مادة العزل PVC/TPU/مطاط سيليكون/PE/PP/XLPE/نايلون/أخرى مادة الغلاف [PVC/PU/مطاط/ضفيرة/إلخ]
الشهادات RoHS/REACH/UL/CE/IP68/إلخ طول مخصص [مثال: 1 متر، 3 أقدام، 5 أمتار ±5% هامش خطأ]
نوع الكابل [طبي/طاقة/صوت/محوري/كهربائي/سيارات/تخزين طاقة//إلخ] التدريع [مدرع/غير مدرع/ضفيرة تدريع]
المعاوقة [مثال: 75 أوم (للكابلات المحورية)] الطباعة/الشعار [نص/ملصق/شعار، بحد أقصى 20 حرفًا]
نصف قطر الانحناء [مثال: ≥5 × قطر الكابل] تصنيف التيار [مثال: 5 أمبير]
تصنيف الجهد [مثال: 30 فولت تيار متردد/مستمر] مادة الموصل [مطلي بالذهب/مطلي بالنيكل/نحاس أصفر/إلخ]
الموصلات [مثال: USB Type-C، مقبس 3.5 مم، RJ45] الغلاف XLPE أو PE أو PVC مطاط
وقت التسليم 7-14 يومًا بعد تأكيد الطلب الألوان [أسود/أبيض/أحمر/بانتون مخصص/إلخ]
درجة الحرارة ناقص 70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) التعبئة لفة/صندوق/لوحة/مخصص
خدمات الدعم متعدد الأعمدة {3}{ل}{كابل مخصص، حلول شاملة، بما في ذلك القطع الدقيق، والتجعيد، وتركيب الأطراف (حدد المادة، على سبيل المثال، نحاس/مطلي بالنيكل)

كابل مرن للمركبات الكهربائية متوافق مع IEC 62196-2 و SAE J1772

مختبر مستقل•معدات اختبار كاملة•رقابة جودة كاملة

نحن نختبر كل منتج وفقًا لمعايير صارمة لضمان الجودة الفائقة والأداء الموثوق.



رقم.

عنصر الاختبار

شرط الاختبار

متطلب الاختبار

بيانات الاختبار

النتيجة

1

فحص الهيكل

1. الامتثال لجدول حجم السلك 2. الحد الأدنى للسماكة ≥ 80% من متوسط السماكة

الامتثال لجدول حجم السلك

راجع سجل الاختبار

اجتياز

2

صدمة حرارية

لف العينة على قضيب حديدي بالحجم المحدد، وضعه في فرن تقادم عند درجة الحرارة المحددة لمدة ساعة، ثم تبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم ملاحظة العينة

لا توجد تشققات على سطح العينة

لا توجد تشققات

اجتياز

3

تشوه حراري

1. قياس سمك العينة (تحديد موضع القياس) 2. وضع العينة وأداة الاختبار في فرن تقادم للتسخين المسبق عند درجة الحرارة المحددة لمدة ساعة 3. وضع العينة تحت عمود الضغط لأداة الاختبار لمدة ساعة 4. إعادة قياس سمك العينة في نفس الموضع

1. يجب ألا تتشقق العينة بواسطة عمود الضغط أو تكشف الموصل 2. انخفاض السماكة ≤ 50%

راجع سجل الاختبار

اجتياز

4

FT2

تطبيق لهب قياسي على ارتفاع 125 مم مرة واحدة

1. يجب ألا ينتشر اللهب على طوله 2. يجب ألا ينتشر اللهب إلى المواد القابلة للاشتعال المجاورة

راجع سجل الاختبار

اجتياز

5

تقادم

1. خذ خمسة أقسام من الغلاف بطول 200 مم 2. ضع العينات في فرن تقادم عند 158 درجة مئوية لمدة 168 ساعة 3. بعد إخراج العينات، ضعها في درجة حرارة الغرفة 23±5 درجة مئوية لمدة 16 ساعة، ثم اختبر الاستطالة عند الكسر وقوة الشد

1. الاستطالة قبل التقادم ≥ 300%، الاستطالة بعد التقادم ≥ 80% من الاستطالة قبل التقادم 2. قوة الشد قبل التقادم > 1.41 كجم/مم²، قوة الشد بعد التقادم ≥ 80% من قوة الشد قبل التقادم

راجع سجل الاختبار

اجتياز

6

انحناء بارد

قم بتخزين العينة في صندوق درجة حرارة منخفضة عند درجة الحرارة المحددة لمدة 4 ساعات، ولف العينة على قضيب حديدي بالحجم المحدد بعدد لفات محدد، وأكمل اللف في غضون 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة

لا توجد تشققات على سطح العينة

لا توجد تشققات

اجتياز

7

مقاومة الموصل

قم بقياس مقاومة موصل أساسي بطول متر واحد باستخدام مقياس مقاومة التيار المستمر

عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23 أوم/كم

راجع سجل الاختبار

اجتياز

تتركز تقنية كابلات لينكي (دونغقوان) المحدودة على البحث والتطوير و

تقديم حلول احترافية لكابلات الأسلاك، خاصة لـ

العملاء في مختلف الصناعات. وهي تشمل:



كابل الروبوت البشري،

كابل طاقة/كابل بيانات الذكاء الاصطناعي،

كابل أشباه الموصلات/كابل الأتمتة الصناعية،

كابل المستشعر،

كابل الطاقة الجديدة،

سلك التجميل الطبي،

كابل سلك UL،



تمتلك لينكي كابل قدرات تطوير منتجات وقدرات تقنية متنوعة لدعم

احتياجات العملاء المتنوعة. لقد حصلنا على ترخيص المنتج التالي: UL 758,CCC,RoHs,REACH,CE؛ نحن

حصلنا على نظام إدارة الجودة التالي:ISO 9001-2015IATF 16949جميع المنتجاتصناعة السيارات; ISO 13485

IATF 16949الأجهزة والأدوات الطبية),IATF 16949(صناعة السيارات



)

معلومات الشركة المصنعة

  • شركة لينكي لتكنولوجيا الكابلات المحدودة، وهي شركة مصنعة للأسلاك والكابلات، هي مورد رائد للكابلات في الصين مع أكثر من 10 سنوات من الخبرة في البحث والتطوير والإنتاج والتسويق للأسلاك والكابلات. نحن متخصصون في:
  • كابل شحن مركبات الطاقة الكهربائية
  • كابل طبي
  • كابل سيليكون
  • كابل سيارات
حلول كابلات مخصصة
شهاداتنا
منتجاتنا تلبي المعايير الدولية التالية:
UL1007، UL1185، UL1672، UL10070، UL10483، UL1015، UL1569، UL10012، UL10269 (موصل واحد، عزل بلاستيكي حراري)
UL2095، UL2129، UL2468، UL2586، UL2725، UL20233، UL20280، UL20963، UL2103، UL2463، UL2517، UL2587

UL2835، UL20276، UL20549، UL21198، 2104، UL2464، UL2576، UL2661، UL2919، UL20279، UL20886، UL21664
ISO9001 و ISO13485، TS16949
CNR - مادة أسلاك الأجهزة
سلك مفرد معزول بـ PVC مبثوق، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، المجموعة أ، ب، أو أب، FT1 و/أو FT2
كابل بغلاف غير متكامل من PVC مبثوق، مصنف 105 درجة مئوية، 1000 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة أ، ب، أو أب، FT1 و/أو FT2
كابل بغلاف غير متكامل من TPU مبثوق، مصنف 80 درجة مئوية، 300 فولت، الفئة الأولى، الفئة أو الفئة الأولى/الثانية، المجموعة أ، ب، أو أب، FT1 و/أو FT2
أسئلة متكررة

1. هل أنت شركة مصنعة أم شركة تجارية؟

نحن شركة مصنعة محترفة. يمكننا التحكم في طلبك من البداية إلى النهاية. مرحبًا بكم في زيارتنا. سنقوم باستقبالكم في شنتشن.

2. كيف يمكنني الحصول على عينة لاختبار جودتك؟

العينات مجانية لك. يُتوقع من العملاء الجدد دفع تكلفة البريد السريع.

3. ما هو الحد الأدنى لكمية الطلب؟

أرسل استفسارك مباشرة إلينا
