مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
فيديو
| النوع | الاسم | الاستخدام |
|---|---|---|
| VV/VLV | كابل طاقة معزول بـ PVC ومغلف بـ PVC | تطبيقات داخلية، وأنفاق، وأنابيب بدون قوى ميكانيكية خارجية |
| VY/VLY | كابل طاقة معزول بـ PVC ومغلف بـ PE | أماكن داخلية، وأنفاق، وأنابيب، وأماكن ملوثة بشدة بدون قوى ميكانيكية خارجية |
| VV22/VLV22 | كابل طاقة معزول بـ PVC ومغلف بـ PVC ومدرع بحزام فولاذي | آبار المناجم والأنفاق والأنابيب الداخلية بدون قوى ميكانيكية خارجية |
| VV23/VLV23 | كابل طاقة معزول بـ PVC ومغلف بـ PE ومدرع بحزام فولاذي | أماكن ملوثة بشدة وآبار المناجم والأنفاق والأنابيب الداخلية |
| VV32/VLV32 | كابل طاقة معزول بـ PVC ومغلف بـ PVC ومدرع بسلك فولاذي دقيق | آبار المناجم والتركيبات الداخلية وتحت الأرض مع القدرة على تحمل القوى الميكانيكية الخارجية |

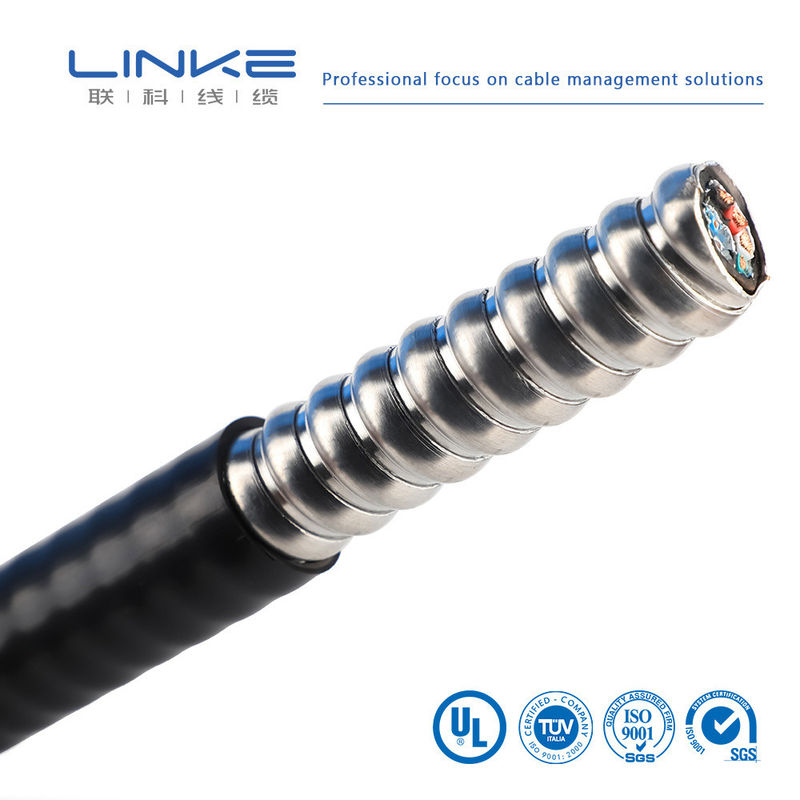

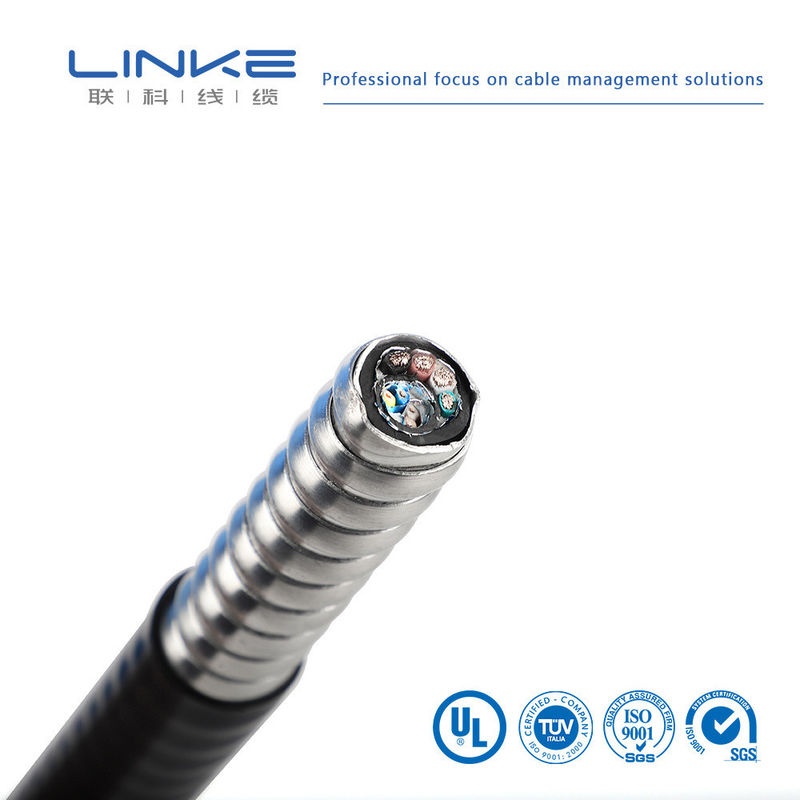

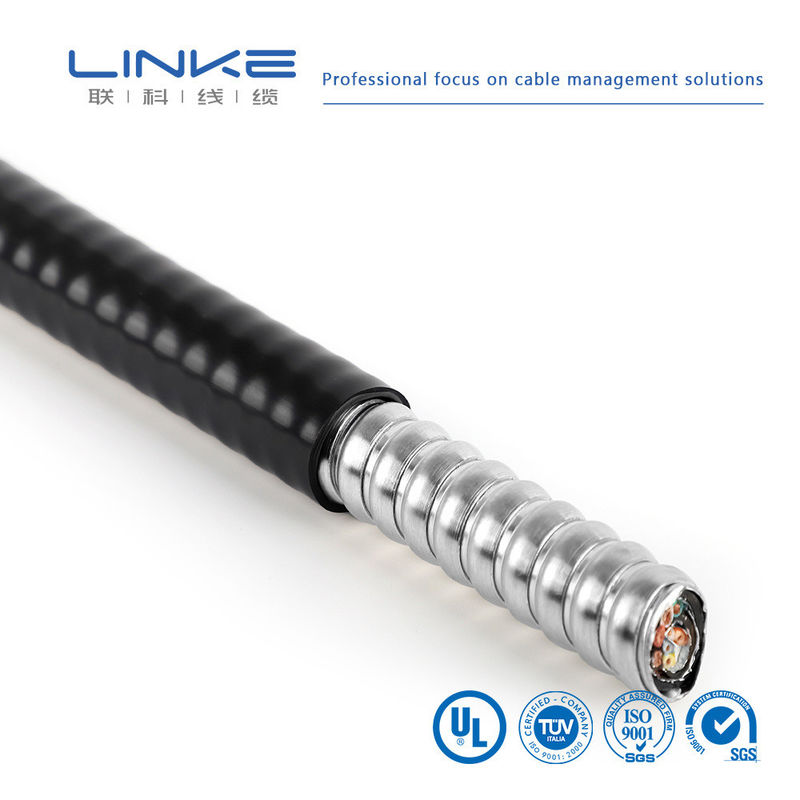

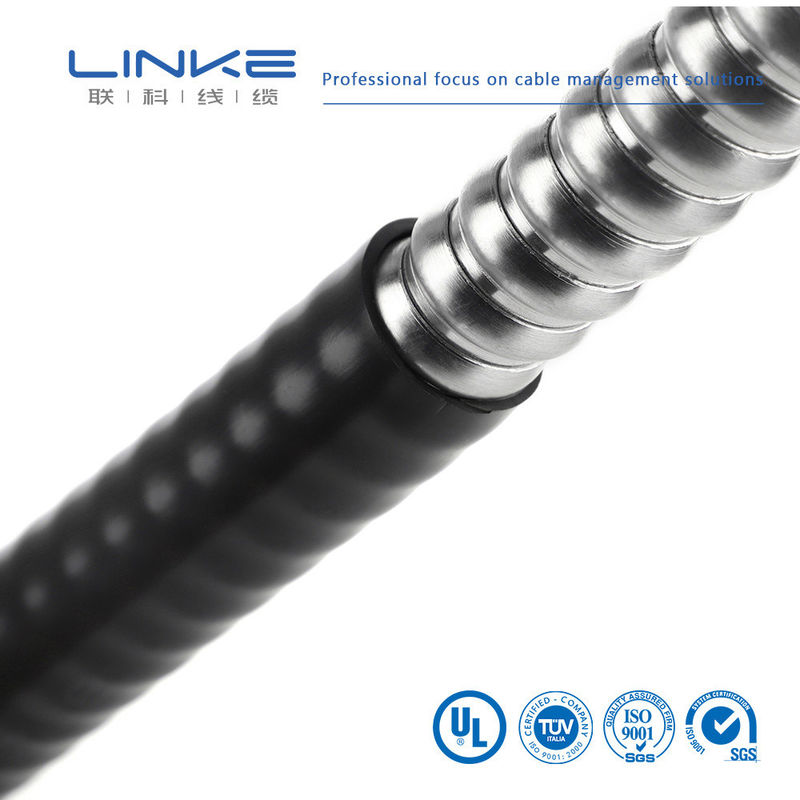

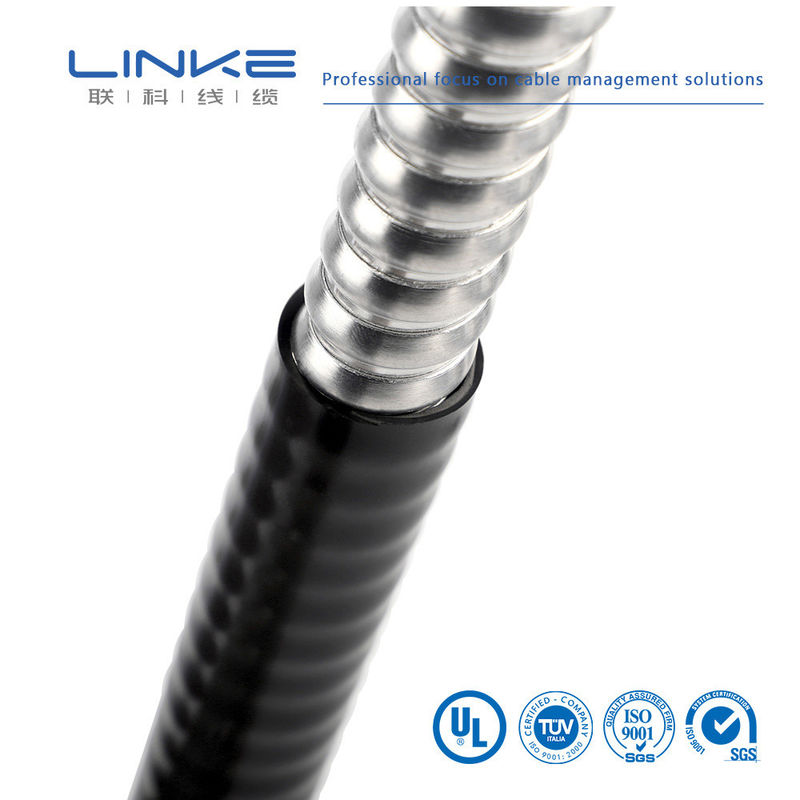

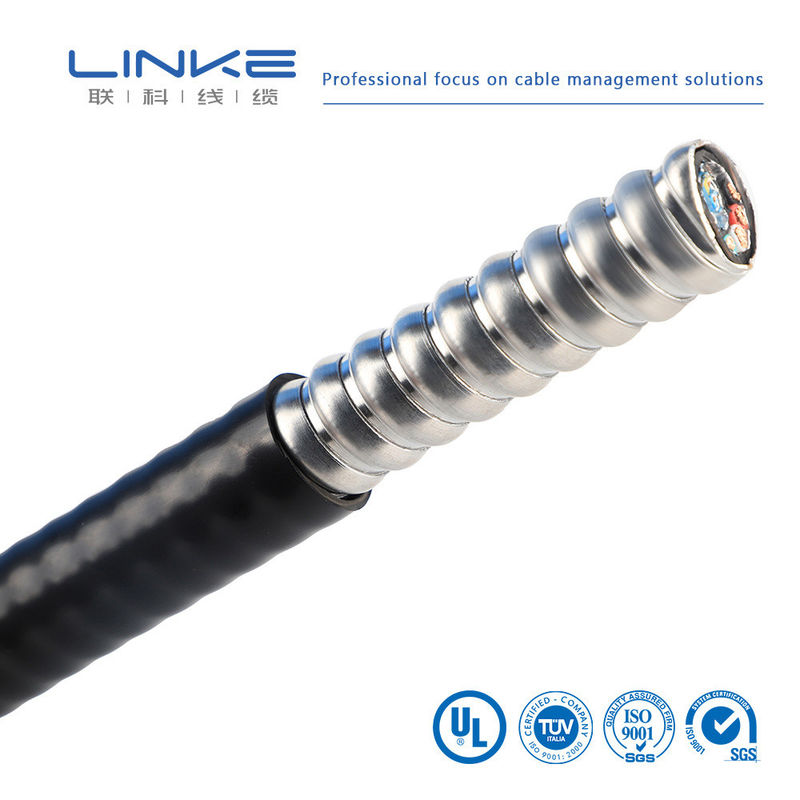

| الميزة | المواصفات |
|---|---|
| الدروع | شريط ألومنيوم متشابك |
| الموصل الداخلي | نحاس صلب/مجدول |
| عزل الموصل | THHN/THWN أو XHHW-2 |
| غطاء التجميع | شريط بولي بروبلين |
| تصنيف درجة الحرارة | ≤ 90 درجة مئوية (جاف)؛ ≤ 75 درجة مئوية (رطب) |
| التأريض | موصل تأريض أخضر معزول |
| تصنيف الجهد | 600 فولت |
| العلامة التجارية | LINKE | المقطع العرضي (مم²) | 0.01-500 مم² |
| مقياس السلك (AWG) | [مثال: 24AWG، 28AWG] | الموصل | نحاس مطلي بالقصدير / نحاس عاري، بناءً على متطلبات العميل |
| مادة العزل | PVC/TPU/مطاط سيليكون/PE/PP/XLPE/نايلون/أخرى | مادة الغلاف | [PVC/PU/مطاط/جديلة/إلخ.] |
| الشهادات | RoHS/REACH/UL/CE/IP68/إلخ | طول مخصص | [مثال: 1 متر، 3 أقدام، 5 أمتار ± 5% تسامح] |
| نوع الكابل | [طبي/طاقة/صوت/محوري/كهربائي/سيارات/تخزين طاقة//إلخ.] | التدريع | [مدرع/غير مدرع/درع جديلة] |
| المقاومة | [مثال: 75 أوم (للكابلات المحورية)] | الطباعة/الشعار | [نص/ملصق/شعار، بحد أقصى 20 حرفًا] |
| نصف قطر الانحناء | [مثال: ≥ 5 × قطر الكابل] | تصنيف التيار | [مثال: 5 أمبير] |
| تصنيف الجهد | [مثال: 30 فولت تيار متردد/مستمر] | مادة الموصل | [مطلي بالذهب/مطلي بالنيكل/نحاس أصفر/إلخ.] |
| الموصلات | [مثال: USB Type-C، مقبس 3.5 مم، RJ45] | الغلاف | XLPE أو PE أو PVC مطاط |
| وقت التسليم | 7-14 يومًا بعد تأكيد الطلب | الألوان | [أسود/أبيض/أحمر/بانتون مخصص/إلخ.] |
| درجة الحرارة | ناقص 70 درجة مئوية إلى 350 درجة مئوية (-70 درجة مئوية ~ 350 درجة مئوية) | الحزمة | لفة/صندوق/لوحة/مخصص |
| الخدمات الداعمة | أعمدة متعددة [3] [ل] كابل مخصص، حلول شاملة، بما في ذلك القطع الدقيق، والتجعيد، وتركيب الوصلات (تحديد المادة، على سبيل المثال، نحاس/مطلي بالنيكل) |
|
رقم. |
عنصر الاختبار |
شرط الاختبار |
متطلب الاختبار |
بيانات الاختبار |
النتيجة |
|
1 |
فحص الهيكل |
1. الامتثال لجدول حجم السلك 2. الحد الأدنى للسماكة ≥ 80% من متوسط السماكة |
الامتثال لجدول حجم السلك |
راجع سجل الاختبار |
اجتياز |
|
2 |
الصدمة الحرارية |
لف العينة على قضيب حديدي بالحجم المحدد، وضعه في فرن تقادم عند درجة الحرارة المحددة لمدة ساعة، تبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم ملاحظة العينة |
لا توجد تشققات على سطح العينة |
لا توجد تشققات |
اجتياز |
|
3 |
التشوه الحراري |
1. قياس سمك العينة (تحديد موضع القياس) 2. وضع العينة وتركيبة الاختبار في فرن تقادم للتسخين المسبق عند درجة الحرارة المحددة لمدة ساعة 3. وضع العينة تحت عمود الضغط لتركيبة الاختبار لمدة ساعة 4. إعادة قياس سمك العينة في نفس الموضع |
1. لا يجب أن تتشقق العينة بواسطة عمود الضغط أو تكشف الموصل 2. انخفاض السماكة ≤ 50% |
راجع سجل الاختبار |
اجتياز |
|
4 |
FT2 |
تطبيق لهب قياسي على ارتفاع 125 مم مرة واحدة |
1. لا يجب أن ينتشر اللهب على طوله 2. لا يجب أن ينتشر اللهب إلى المواد القابلة للاشتعال المجاورة |
راجع سجل الاختبار |
اجتياز |
|
5 |
التقادم |
1. خذ خمسة أقسام من الغلاف بطول 200 مم 2. ضع العينات في فرن تقادم عند 158 درجة مئوية لمدة 168 ساعة 3. بعد إخراج العينات، ضعها في درجة حرارة الغرفة 23 ± 5 درجة مئوية لمدة 16 ساعة، ثم اختبر الاستطالة عند الكسر وقوة الشد |
1. الاستطالة قبل التقادم ≥ 300%، الاستطالة بعد التقادم ≥ 80% من الاستطالة قبل التقادم 2. قوة الشد قبل التقادم > 1.41 كجم/مم²، قوة الشد بعد التقادم ≥ 80% من قوة الشد قبل التقادم |
راجع سجل الاختبار |
اجتياز |
|
6 |
الانحناء البارد |
قم بتخزين العينة في صندوق درجة حرارة منخفضة عند درجة الحرارة المحددة لمدة 4 ساعات، ولف العينة على قضيب حديدي بالحجم المحدد بعدد لفات محدد، أكمل اللف في غضون 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة |
لا توجد تشققات على سطح العينة |
لا توجد تشققات |
اجتياز |
|
7 |
مقاومة الموصل |
قياس مقاومة موصل القلب بطول متر واحد باستخدام مقياس مقاومة التيار المستمر |
عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23 أوم/كم |
راجع سجل الاختبار |
اجتياز |
تركز Linke cable technology (DongGuan) Co. Ltd. على البحث والتطوير و
تقديم حلول احترافية لكابلات الأسلاك، خاصة لـ
مختلف العملاء الصناعيين. وهي تشمل:
كابل الروبوت البشري،
كابل طاقة/بيانات الذكاء الاصطناعي،
كابل أشباه الموصلات/كابل الأتمتة الصناعية،
كابل المستشعر،
كابل الطاقة الجديد،
سلك التجميل الطبي،
كابل سلك UL،
تمتلك Linke Cable قدرات تطوير منتجات متنوعة وقدرات تقنية لدعم تنوع
احتياجات العملاء. لقد حصلنا على ترخيص المنتج التالي: UL 758,CCC,RoHs,REACH,CE؛ نحن
حصلنا على نظام إدارة الجودة التالي:ISO 9001-2015IATF 16949جميع المنتجاتصناعة السيارات؛ ISO 13485
IATF 16949الأجهزة والأدوات الطبية)،IATF 16949(صناعة السيارات
)
| الامتثال لمعايير UL | موصل واحد، عزل حراري بلاستيكي | موصل متعدد، عزل حراري بلاستيكي |
|---|---|---|
| موصل واحد، عزل حراري متصلب | 1007، 1330، 1333، 1591، 1723، 10064، 10369، 1015، 1331، 1569، 1592، 1901، 10070، 10483، 1185، 1332، 1577، 1672، 10012، 10269 | 2095، 2129، 2468، 2586، 2725، 20233، 20280، 20963، 2103، 2463، 2517، 2587، 2835، 20276، 20549، 21198، 2104، 2464، 2576، 2661، 2919، 20279، 20886، 21664 |
