مكان المنشأ:
غوانغدونغ، الصين
اسم العلامة التجارية:
linkecable
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
فيديو

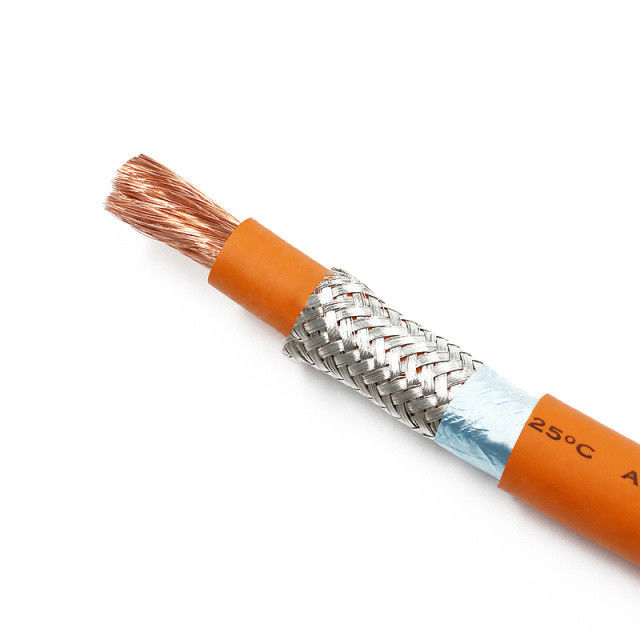

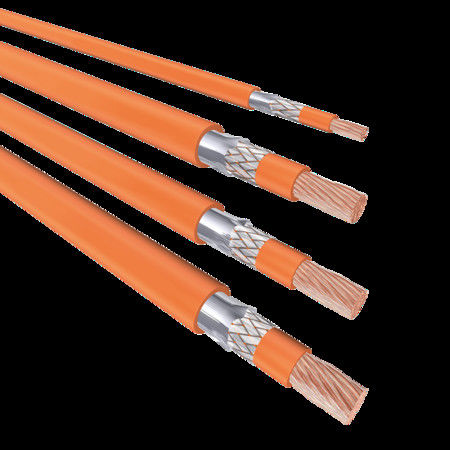

موصل: النحاس العاري/النحاس المحفوظ
شريط: شريط بوليستر/ ورق الألومنيوم
الخيوط: النحاس المحفوظ
العزل / الغطاء: XLPE / XLPO (البرتقالي)
درجة الحرارة الاسمية (°C): -40°C~125°C/150°C
الجهد الاسمي (V): AC/DC: 600/900v، 1000/1500V
الشيخوخة قصيرة الأجل: 240 ساعة، وفقًا لـ QC/T 1037
الشيخوخة الطويلة الأمد: 3000 ساعة، وفقًا لمادة QC/T 1037
مقاومة الجهد: 2.1kV/1min. (600/900v) ، 3.5kV/1min. (1000/1500v)
المقاومة للدموع: > 20N/mm
الحد الأدنى لقطر الانحناء: 5D (OD ≤ 20mm) ، 6D (OD > 20mm)
المتطلبات البيئية: RoHS و REACH
ملاحظة: مواصفات المنتج المذكورة أعلاه والأبعاد والهياكل قد تتغير بسبب التغيرات التكنولوجية
يمكن تصميم وتصنيع مواصفات مماثلة وفقًا لاحتياجات العميل.
| معايير الكابلات النحاسية ذات الجهد العالي المحمية من XLPE | ||||||
| سلسلة المنتجات | مواصفات الكابلات (mm2) | المقاومة القصوى للموصل (m Ω/m عند 20 درجة مئوية) | الجهد الاسمي (AC/DC) | قطع التدفق Ref (A) | القطر الخارجي الكامل Ref (mm) |
الحرارة المقاومة |
| كابل محمي للطاقة الكهربائية | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 4 | 4.71 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 40 | 6.8 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 6 | 3.14 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 52 | 8.0 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 10 | 1.82 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 75 | 9.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 16 | 1.16 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 100 | 11.2 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 25 | 0.743 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 125 | 13.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 35 | 0.527 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 165 | 14.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 50 | 0.368 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 215 | 17.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 70 | 0.259 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 260 | 19.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 120 | 0.153 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 370 | 24.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
موصل: النحاس العاري/النحاس المحفوظ
العزل: XLPE أو XLPO (البرتقالي)
درجة الحرارة الاسمية: -40°C ~ 125/150°C
الجهد الاسمي: التيار المتردد: 600/900 فولت، 1000/1500 فولت.
اختبار الحرق: يتم إطفاء اللهب عند 70 درجة مئوية، ويتم الاحتفاظ به دون حرق لمدة 50 ملم على الأقل.
مقاومة الجهد: 1.0kV/30min. ارتفاع إلى 5.0kV/5min. (600/900v) ، 1.0kV/30min. ارتفاع إلى 5.0kV/5min.
استمر في الارتفاع إلى 8.0kV (1000/1500V );
مقاومة الزيت: IRM902، IRM903، البنزين لمدة 20 ساعة في كل واحد، اختلاف OD≤15٪، لا وجود شقوق؛
المقاومة للدموع:> 20N/mm
نصف قطر الانحناء الأدنى: 5D (OD ≤ 20mm) ، 6D (OD > 20mm) ؛
المتطلبات البيئية: RoHS و REACH
بيئة استخدام الكابلات:
يجب ألا يكون في المستودع الذي يتم تخزين الكابلات غازات ضارة تضر بالعزل
خلال الاستخدام الطبيعي من المحظور على الاطلاع على الأحماض والقليات
وتجنب استخدامها في الهواء الطلق أو في البيئات المكشوفة، وتجنب استخدامها
في ظروف درجة حرارة لا تلبي متطلبات معايير الأسلاك والكابلات.
ملاحظة: مواصفات المنتج المذكورة أعلاه والأبعاد والهياكل قد تتغير بسبب التغيرات التكنولوجية
يمكن تصميم وتصنيع مواصفات مماثلة وفقًا لمتطلبات العميل.
|
XLPEغيرمعايير الكابلات النحاسية ذات الجهد العالي
|
||||||
| سلسلة المنتجات | مواصفات الكابلات (mm2) | المقاومة القصوى للموصل (m Ω/m عند 20 درجة مئوية) | الجهد الاسمي (AC/DC) | قطع التدفق Ref (A) | القطر الخارجي الكامل Ref (mm) |
الحرارة المقاومة |
| كابل الكهربائي غير محمي | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 4 | 4.71 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 40 | 4.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 6 | 3.14 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 52 | 5.00 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 10 | 1.82 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 75 | 6.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 16 | 1.16 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 100 | 8.30 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 25 | 0.743 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 125 | 10.20 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 35 | 0.527 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 165 | 11.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 50 | 0.368 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 215 | 13.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 70 | 0.259 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 260 | 15.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 120 | 0.153 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 370 | 19.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |

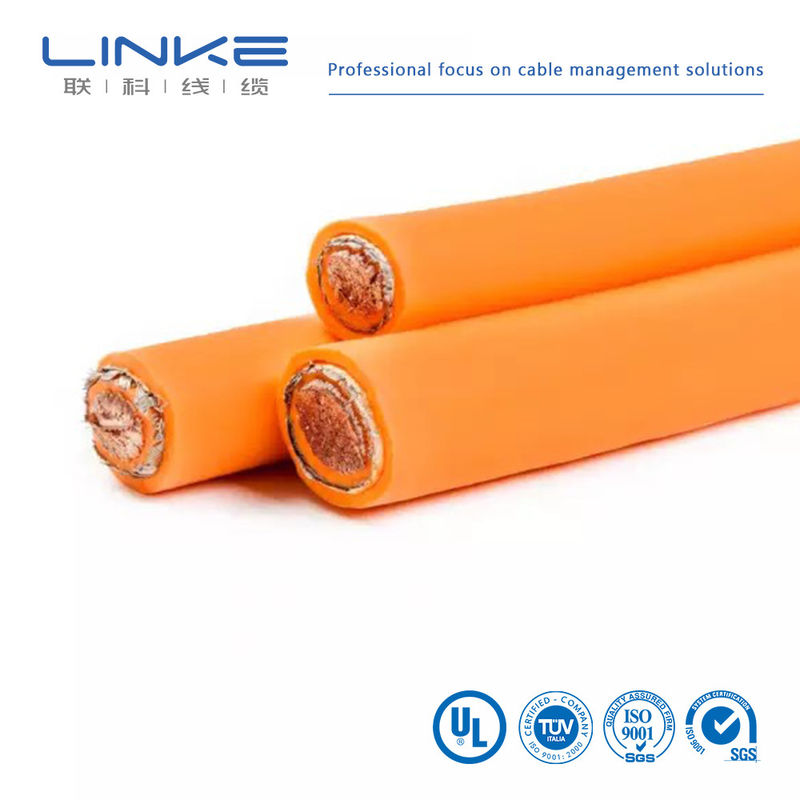

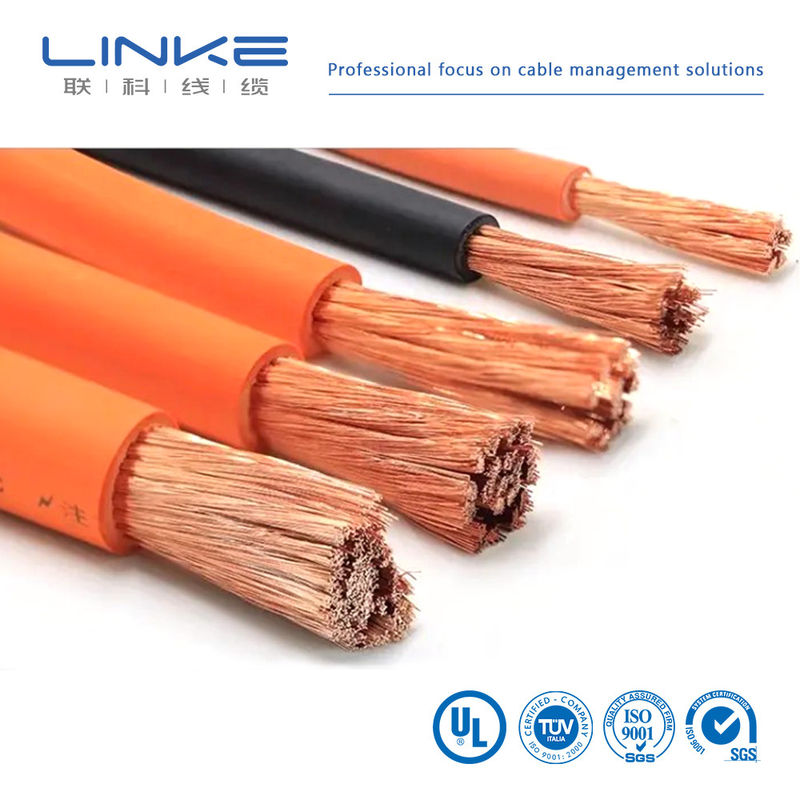

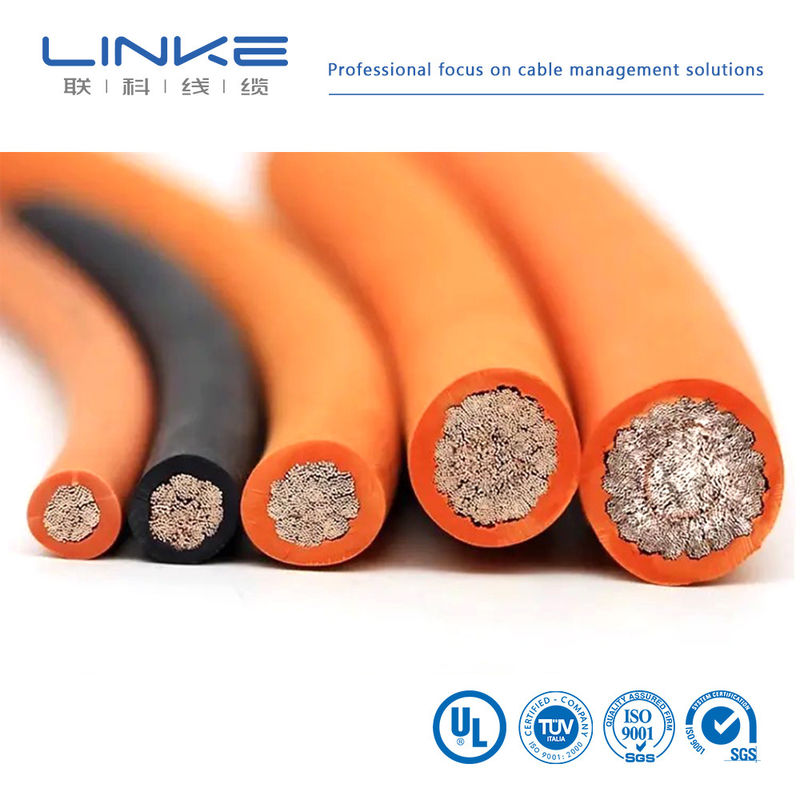

موصل: النحاس العاري/النحاس المحفوظ
العزل: المطاط السيليكوني (البرتقالي)
درجة الحرارة الاسمية: -40°C~175/200°C
الجهد الاسمي: AC/DC: 600/900V، 1000/1500V.
اختبار الحرق: يتم إطفاء اللهب عند 70 درجة مئوية، ويتم الاحتفاظ به دون حرق لمدة 50 ملم على الأقل.
مقاومة الجهد: 1.0kV/30min. ارتفاع إلى 5.0kV/5min. (600/900v) 1.OkV/30min. ارتفاع إلى 5.0kV/5min.
استمرّي صعود إلى 8.0kV ((1000/1500v)
مقاومة الزيت: IRM902، IRM903، البنزين لمدة 20 ساعة لكل منهما، تغير في OD≤15٪، لا تشقوق
المقاومة للدموع:> 15N/mm
الحد الأدنى لقطر الانحناء: 5D (OD ≤ 20mm) ، 6D (OD > 20mm)
المتطلبات البيئية: RoHS و REACH
بيئة استخدام الكابلات
يجب ألا يكون في المستودع الذي يتم تخزين الكابلات غازات ضارة تضر بالعزل
خلال الاستخدام الطبيعي من المحظور على الاطلاع على الأحماض والقليات
وتجنب استخدامها في الهواء الطلق أو في البيئات المكشوفة، وتجنب استخدامها
في ظروف درجة حرارة لا تلبي متطلبات معايير الأسلاك والكابلات.
ملاحظة: مواصفات المنتج المذكورة أعلاه والأبعاد والهياكل قد تتغير بسبب التغيرات التكنولوجية
يمكن تصميم وتصنيع مواصفات مماثلة وفقًا لمتطلبات العميل.
معايير الكابلات النحاسية غير المحصنة من المطاط السيليكوني عالية الجهد |
||||||
| سلسلة المنتجات | مواصفات الكابلات (mm2) | المقاومة القصوى للموصل (m Ω/m عند 20 درجة مئوية) | الجهد الاسمي (AC/DC) | قطع التدفق Ref (A) | القطر الخارجي الكامل Ref (mm) |
الحرارة المقاومة |
| كابل الكهربائي غير محمي | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 4 | 4.71 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 40 | 4.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 6 | 3.14 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 52 | 5.00 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 10 | 1.82 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 75 | 6.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 16 | 1.16 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 100 | 8.30 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 25 | 0.743 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 125 | 10.20 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 35 | 0.527 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 165 | 11.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 50 | 0.368 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 215 | 13.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 70 | 0.259 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 260 | 15.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل الكهربائي غير محمي | 120 | 0.153 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 370 | 19.50 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
معايير كابل النحاس المغطى بالجهد العالي من المطاط السيليكوني
موصل: النحاس العاري/النحاس المحفوظ
شريط التعبئة: ورق الألومنيوم
الخيوط: النحاس المحفوظ
العزل / الغطاء: المطاط السيليكوني (البرتقالي)
درجة الحرارة الاسمية: -40°C~175/200°C
الجهد الاسمي: AC/DC 600/900v، 1000/1500v
اختبار الحرق: يتم إطفاء اللهب عند 70 درجة مئوية، ويتم الاحتفاظ به دون حرق لمدة 50 ملم على الأقل.
مقاومة الجهد:: 1.0kV/30min. ارتفاع إلى 5.0kV/5min. ((600/900v) 1.0kV/30min. ارتفاع إلى 5.0kV/5min.
استمر في الارتفاع إلى 8.0kV (1000/1500V)
مقاومة الزيت: IRM902، IRM90، البنزين لمدة 20 ساعة في كل، تباين OD≤15٪، لا وجود الشقوق
المقاومة للدموع:> 15N/mm
الحد الأدنى لقطر الانحناء: 5D (OD≤20mm) ، 6D (OD>20mm)
المتطلبات البيئية: RoHS و REACH
معايير كابل النحاس المغطى بالجهد العالي من المطاط السيليكوني |
||||||
| سلسلة المنتجات | مواصفات الكابلات (mm2) | المقاومة القصوى للموصل (m Ω/m عند 20 درجة مئوية) | الجهد الاسمي (AC/DC) | قطع التدفق Ref (A) | القطر الخارجي الكامل Ref (mm) |
الحرارة المقاومة |
| كابل محمي للطاقة الكهربائية | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 4 | 4.71 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 40 | 6.8 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 6 | 3.14 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 52 | 8.0 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 10 | 1.82 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 75 | 9.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 16 | 1.16 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 100 | 11.2 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 25 | 0.743 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 125 | 13.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 35 | 0.527 | 600 فولت / 900 فولت 1000 فولت 1500 فولت | 165 | 14.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 50 | 0.368 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 215 | 17.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 70 | 0.259 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 260 | 19.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
| كابل محمي للطاقة الكهربائية | 120 | 0.153 | 600 فولت / 900 فولت 1000 فولت / 1500 فولت | 370 | 24.5 | -40 درجة مئوية ~ 125 درجة مئوية / 150 درجة مئوية |
