كابل كهربائي للسيارات من الـ 300 فولت و 110 قلب
كابل السيارات المتميز المصمم لتطبيقات الأسلاك الداخلية والخارجية للسيارات مع شهادة UL2464.
مواصفات المنتج
رقم نمط UL:2464
الجهد القياسي:300 فولت
درجة الحرارة الاسمية:80 درجة مئوية
القياسية:UL758/UL1581
التطبيقات
الأسلاك الداخلية أو الاتصالات الخارجية بين المعدات الإلكترونية في تطبيقات السيارات والصناعية.
معلومات العلامة
E364879 AWM 2464 **AWG فولكسفوج-1 80°C 300V C AWM I A 80°C 300V FT1 كابل الرابط
المواصفات التقنية
| حجم الموصل (AWG) |
البناء (عدد/ملم) |
قطر (ملم) |
سمك اسمي (ملم) |
قطر (ملم) |
النواة |
نسبة الدرع (%) |
سمك اسمي (ملم) |
قطر (ملم) |
النحاس العاري (Ω/KM) |
النحاس المعلب (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±010 | 2 | اختياري | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±010 | 3 | اختياري | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±010 | 4 | اختياري | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | اختياري | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | اختياري | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | اختياري | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | اختياري | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | اختياري | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | اختياري | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | اختياري | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | اختياري | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | اختياري | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | أربعة وعشرون16 | 1.18 | 0.23 | 1.80±0.10 | 2 | اختياري | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | أربعة وعشرون16 | 1.18 | 0.23 | 1.80±0.10 | 3 | اختياري | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | أربعة وعشرون16 | 1.18 | 0.23 | 1.80±0.10 | 4 | اختياري | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | اختياري | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | اختياري | 0.76 | 6.00±015 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | اختياري | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
التكوين الأساسي وترميز الألوان
النواة A (30 موصل)
قائد:أسلاك نحاسية ناعمة مقلية 19/0.16±0.003mm
العزل:PVC-001 (ألوان مختلفة)
أحمر
أحمر مع أسود
أحمر مع بني
الأحمر مع البرتقالي
A5. الأحمر مع الأصفر
أحمر مع أخضر
أحمر مع أزرق
A8. الأحمر مع الأرجواني
أحمر مع رمادي
A10 الأحمر مع الأبيض
أ11، الأصفر
A12 الأصفر مع الأسود
A13 الأصفر مع البني
أ14: الأصفر مع الأحمر
A15 الأصفر مع البرتقالي
أ16: الأصفر مع الأخضر
أ17: الأصفر مع الأزرق
A18 الأصفر مع الأرجواني
A19 الأصفر مع الرمادي
أ20. الأصفر مع الأبيض
أ21، أخضر
A22، الأخضر مع الأسود
A23 الأخضر مع البني
A24، الأخضر مع الأحمر
A25 الأخضر مع البرتقالي
A26 الأخضر مع الأصفر
A27 الأخضر مع الأزرق
A28، أخضر مع الأرجواني
A29 الأخضر مع الرمادي
A30 الأخضر مع الأبيض
تشكيل الكابلات:غلاف مايلار واضح ، سلك الأرض ، ورق الألومنيوم الفضي من جانب واحد
النواة B (30 موصل)
قائد:أسلاك نحاسية ناعمة مقلية 19/0.16±0.003mm
العزل:PVC-001 (ألوان مختلفة)
بي 1 البرتقالي
البرتقالي مع الأسود
البرتقالي مع البني
البرتقالي مع الأحمر
ب5 البرتقالي مع الأصفر
البرتقالي مع الأخضر
ب7 البرتقالي مع الأزرق
البرتقالي مع الأرجواني
البرتقالي مع الرمادي
B10 البرتقالي مع الأبيض
ب11، الأزرق
B12 الأزرق مع الأسود
ب13: الأزرق مع البني
ب14، الأزرق مع الأحمر
ب15: الأزرق مع البرتقالي
ب16: الأزرق مع الأصفر
B17: الأزرق مع الأخضر
B18: الأزرق مع الأرجواني
B19: الأزرق مع الرمادي
بي 20، الأزرق مع الأبيض
ب21، الأرجواني
بي 22 الأرجواني مع الأسود
ب23، الأرجواني مع البني
ب24، الأرجواني مع الأحمر
بي 25 الأرجواني مع البرتقالي
ب26، الأرجواني مع الأصفر
ب27، الأرجواني مع الأخضر
بي 28، الأرجواني مع الأزرق
بي 29 الأرجواني مع الرمادي
بي 30 الأرجواني مع الأبيض
تشكيل الكابلات:غلاف مايلار واضح ، سلك الأرض ، ورق الألومنيوم الفضي من جانب واحد
القلب C (25 موصل)
قائد:أسلاك نحاسية ناعمة مقلية 19/0.16±0.003mm
العزل:PVC-001 (ألوان مختلفة)
(سي1) ، رمادية
سي 2 الرمادي مع الأسود
(سي 3) الرمادي مع البني
سي 4 الرمادي مع الأحمر
C5 الرمادي مع البرتقالي
C6 الرمادي مع الأصفر
C7 الرمادي مع الأخضر
C8، الرمادي مع الأزرق
C9 الرمادي مع الأرجواني
سي 10 رمادي مع أبيض
سي 11، أبيض
C12 الأبيض مع الأسود
C13: الأبيض مع البني
C14، الأبيض مع الأحمر
C15، أبيض مع برتقالية
C16: أبيض مع أصفر
C17. الأبيض مع الأخضر
C18، الأبيض مع الأزرق
C19: أبيض مع الأرجواني
C20 أبيض مع رمادي
C21، الأرجواني الخفيف
C22 الأرجواني الخفيف مع الأسود
C23 الأرجواني الخفيف مع البني
C24، الأرجواني الخفيف مع الأحمر
C25 الأرجواني الخفيف مع البرتقالي
تشكيل الكابلات:غلاف مايلار واضح ، سلك الأرض ، ورق الألومنيوم الفضي من جانب واحد
النواة D (25 موصل)
قائد:أسلاك نحاسية ناعمة مقلية 19/0.16±0.003mm
العزل:PVC-001 (ألوان مختلفة)
(دي1) ، الوردي
D2 الوردي مع الأسود
D3 الوردي مع البني
D4 الوردي مع الأحمر
D5. الوردي مع البرتقالي
D6 الوردي مع الأصفر
D7 الوردي مع الأخضر
D8. الوردي مع الأزرق
D9. الوردي مع الأرجواني
D10 الوردي مع الرمادي
D11 الوردي مع الأبيض
D12 الأزرق الفاتح مع الأسود
D13. الأزرق الفاتح مع البني
D14: الأزرق الفاتح مع الأحمر
D15: الأزرق الفاتح مع البرتقالي
D16: الأزرق الفاتح مع الأصفر
D17. الأزرق الفاتح مع الأخضر
D18. الأزرق الفاتح مع الأرجواني
D19. الأزرق الفاتح مع الرمادي
D20. الأزرق الفاتح مع الأبيض
D21 الأخضر الخفيف مع الأسود
D22 الأخضر الخفيف مع البني
D23. الأخضر الخفيف مع الأحمر
D24، أخضر فاتح مع برتقالية
D25. أخضر فاتح مع أصفر
تشكيل الكابلات:غلاف مايلار واضح ، سلك الأرض ، ورق الألومنيوم الفضي من جانب واحد
تشكيل الكابلات الكلية (القلب A + B + C + D)
ملء:شريط ملء بـ PVC-001 الأبيض φ=2.90mm (ملء وسط)
تغليف:مايلار شفاف W=60mm، &=0.025mm

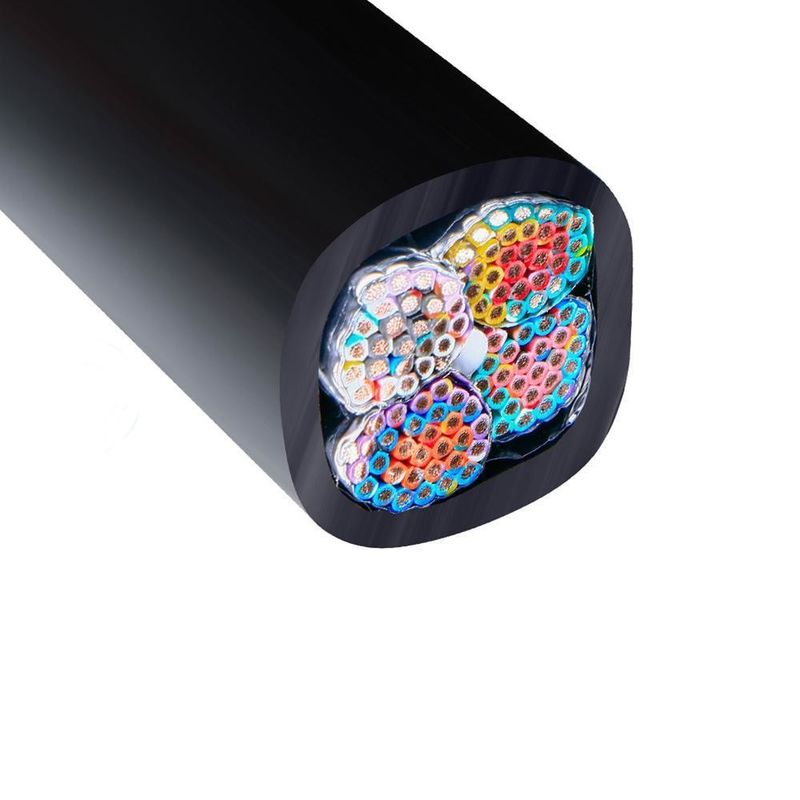

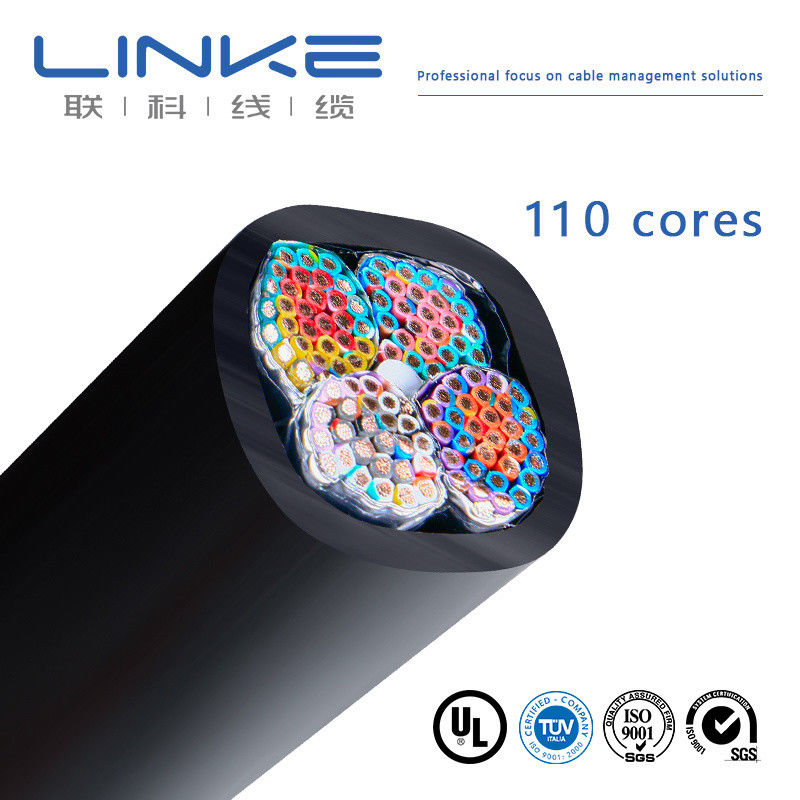

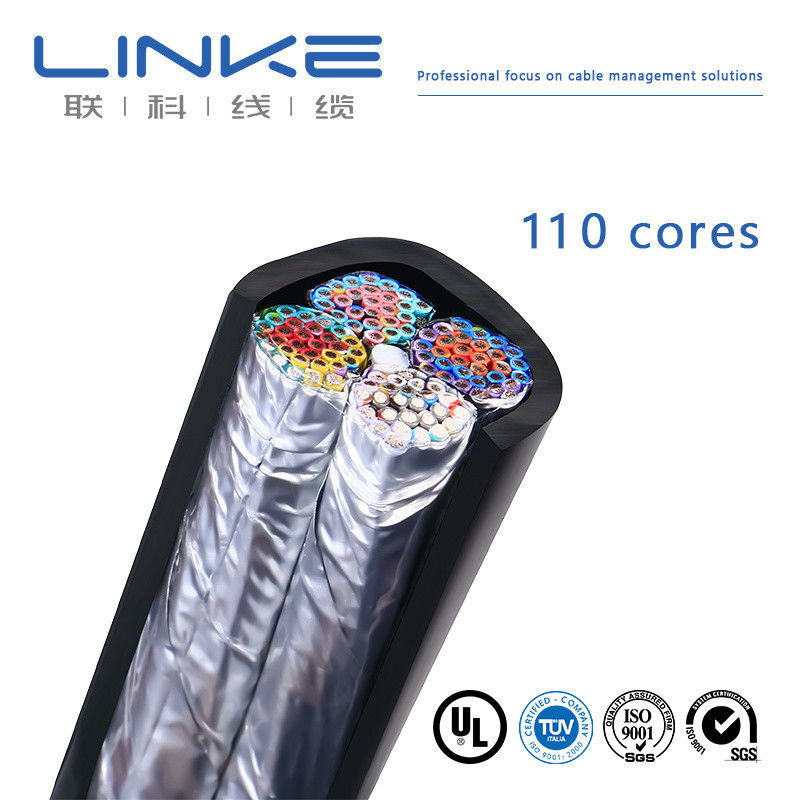

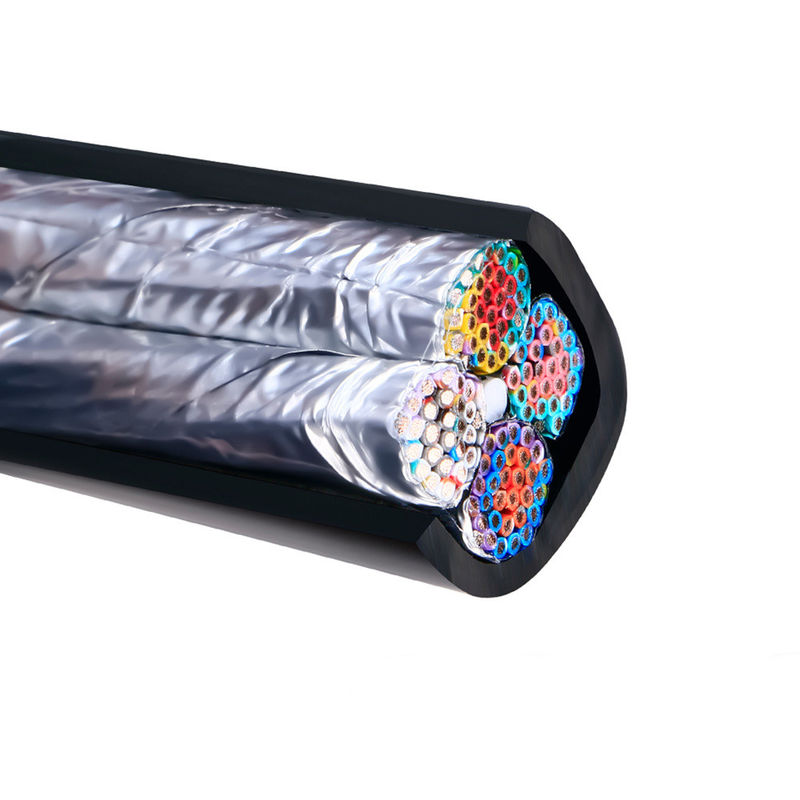

صور المنتج
الشهادات والمعايير
منتجاتنا تلبي أعلى معايير الصناعة مع شهادات شاملة:
تصاريح المنتج:UL 758 ، RoHS ، REACH ، CE
نظم إدارة الجودة:ISO 9001-2015 (جميع المنتجات) ، ISO 13485 (الأجهزة الطبية) ، IATF 16949 (السيارات)
معايير العزل UL XLPE:UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
معايير العزل السيليكون:UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
معايير عزل FEP:UL1332، UL1330، UL1331، UL1333، UL1577، UL1592، UL1723، UL1901، UL1591، UL10064
