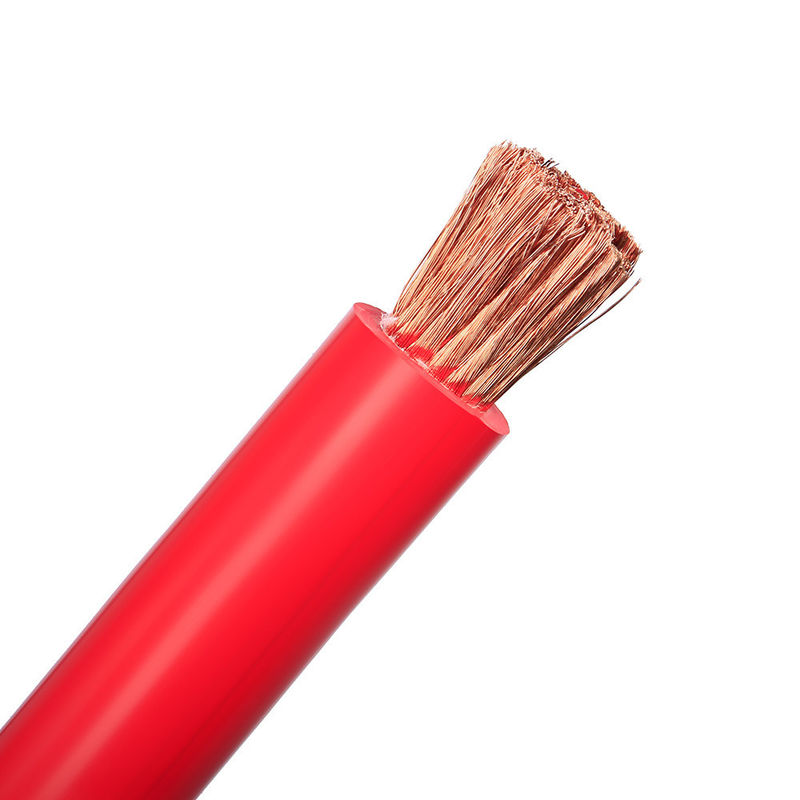

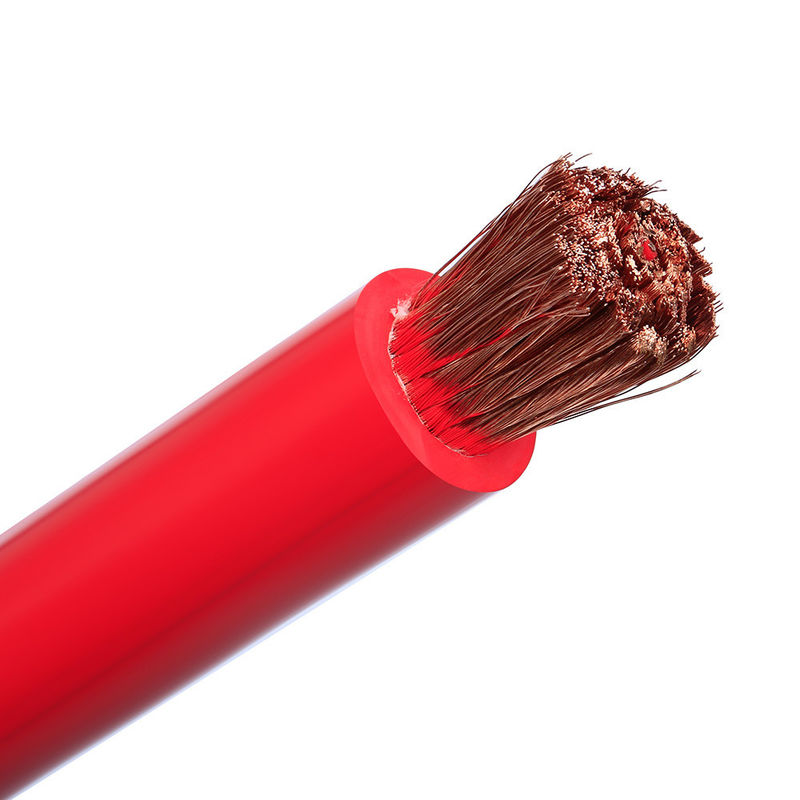

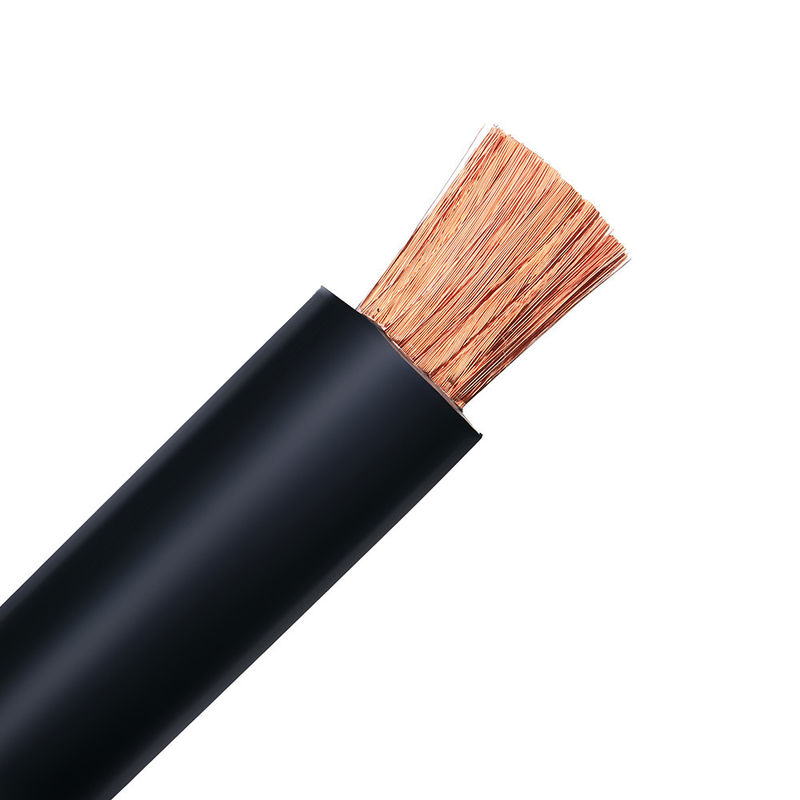

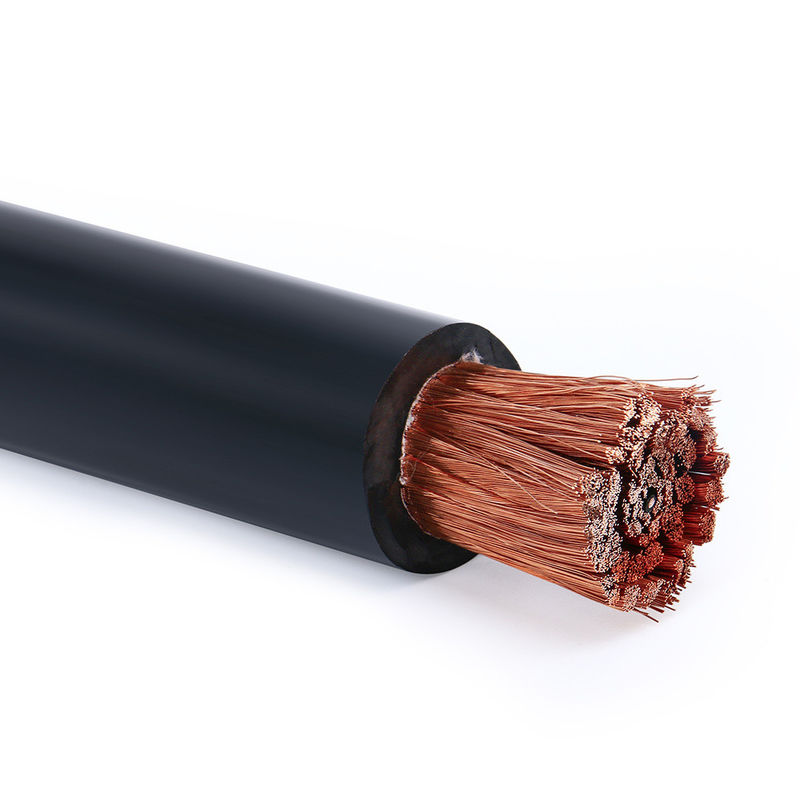

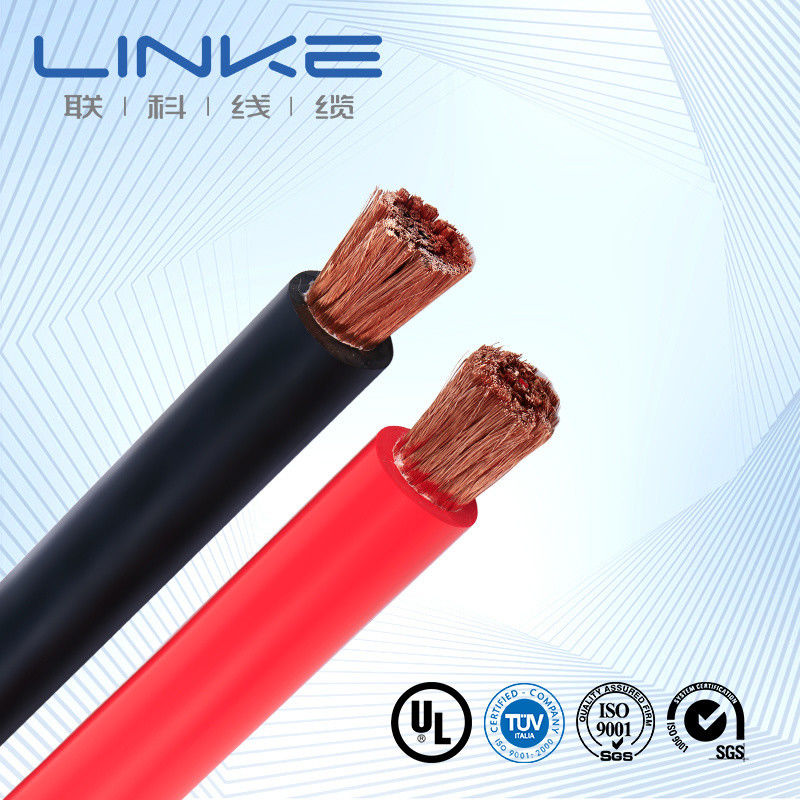

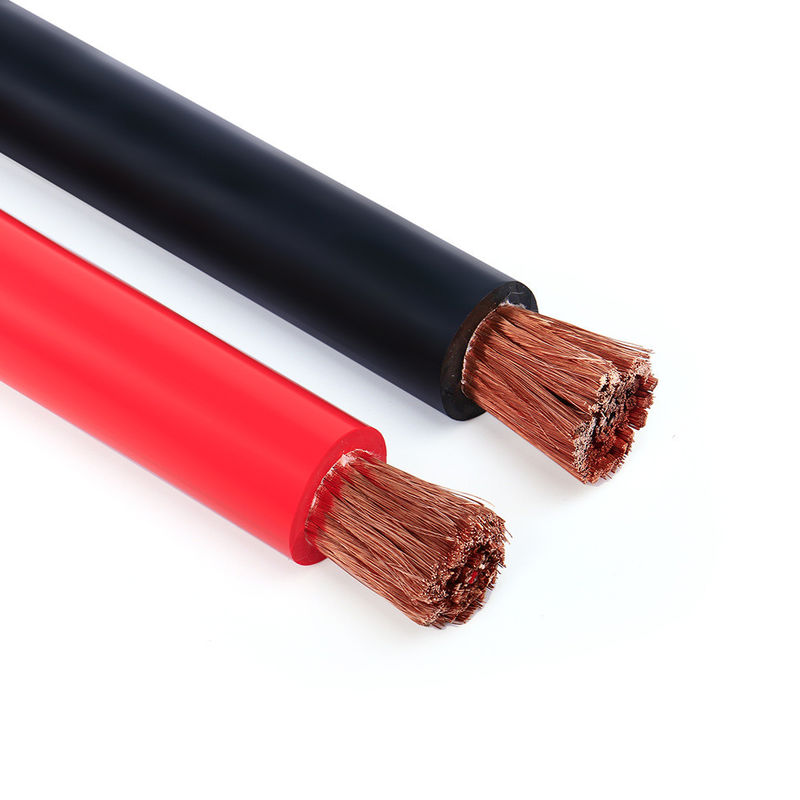

كابل مطاطي سليكوني 69CM مقاوم لجهد درجة الحرارة العالية

البطارية ونظم الكابلات هي في قلب كل السيارات،ما إذا كانت تعمل بمحركات الاحتراق الداخلي التقليدية (ICE) أو هي القوة الدافعة في المركبات الهجينة أو الكهربائية (HEV و EV).

في نظام ICE التقليدي، يجب أن تتحمل الكابلات تقلبات كبيرة في درجات الحرارة تحت الغطاء، وبالتالي يجب أن تكون معزولة تماما ومقاومة للحريق في درجات حرارة عالية جدا.

تتطلب المركبات الكهربائية عددًا متزايدًا من الكابلات لضمان الموصلات وإدارة ارتفاع درجات الحرارة بسبب ارتفاع معدل الطاقة الكهربائية.بسبب الكمية الكبيرة من الكابلات وتعقيد ربطها فيما بينها في غرفة المحرك، يجب أن تكون كابلات EV خفيفة الوزن ومرنة للغاية.

وأخيراً، يجب على المركبات الهجينة أن تتحمل الحرارة التي تنتجها ICE وتضمن إمدادات الطاقة لمحركاتها الكهربائية في مساحة محدودة جداً.

الميزة الأساسيةالمطاط السيليكوني كمادة عازلة مختارة لكابلات البطاريةهوقدرتهم التي لا مثيل لها، مقارنة مع جميع مواد العزل الأخرى (PVC ، البولي إيثيلين ، الخ) ،إلى تتحمل اختلافات درجة الحرارة الكبيرةمن -60 درجة مئوية إلى +250 درجة مئوية، يتم اختبار مواد عزل الكابلات لتبقى مستقرة عند 200 درجة مئوية لمدة 3000 ساعة أو 180 درجة مئوية لمدة 3000 ساعة (حسب المتطلبات).هذا يعني أنه يمكن أن تتكيف مع الحرارة التي تولدها المحركات التقليدية ويمكن تحسين أنظمة الإدارة الحرارية (TMS) للسيارات، أي القدرة على التحكم في نظام درجة الحرارة بأكمله من أنظمة تعمل بالبطاريات وتحسين نقل الحرارة والطاقة، والإرشاد والتصريف، للحد من الهروب الحراري.

المرونةهو سبب رئيسي آخر لاستخدام المطاط السيليكوني للكابلات البطارية. هذا هو اعتبار رئيسي لصناعة السيارات بأكملها، سواء OEMs وصناع القطع،في تصميم وتجميع محركاتهم، والتيأسلاك معقدة في غرف محركات ضيقة جداًوغالباً ما تتطلب منحنيات على شكل حرف U أو محور الشعر لربط أجزاء مختلفة من المحرك.تقليل وقت معالجة التصنيع وتحسين الكفاءة.

المواد العازلة السيليكون للكابلات السياراتخفيفة الوزنبالمقارنة مع مواد أخرى تلبي درجات الحرارة العالية، مما يسهم فيتوفير الطاقةوتحسين التأثير البيئيفي جميع السيارات، وخاصة بالنسبة للسيارات الكهربائية، زيادة مستوى استقلالها العام، وهو معيار أداء رئيسي للمستهلكين.

المواد العازلة السيليكون أيضا توفرأعلى مستوى من السلامةبسببمضاد للحريقخصائصهاالقدرة الفريدة على الإطفاء الذاتي، لتجنب الانتشار عندما تشتعل اللهب في غرفة المحرك.

العلامة التجارية	على اليسار	القطع العرضي (ملم2)	0.01-500mm2
مقاس السلك (AWG)	[مثل 24AWG، 28AWG]	قائد	النحاس المعلب / النحاس المجرد ، بناءً على متطلبات العميل
مواد العزل	مادة PVC/TPU/القطن السيليكوني/PE/PP/XLPE/النايلون/غيرها	مادة السترة	[PVC/PU/Rubber/Braid/الخ.]
الشهادات	RoHS/REACH/UL/CE/IP68 / الخ	الطول المخصص	[على سبيل المثال، 1m، 3ft، 5m ± 5٪ التسامح]
نوع الكابل	[طبية / الطاقة / الصوت / متكافئة / الكهربائية / السيارات / تخزين الطاقة / الخ ]	الحماية	[الدرع / غير محمي / درع الخيوط]
عائق	[على سبيل المثال، 75Ω (للكابلات المتجانسة) ]	الطباعة/الشعار	[النص/الوسم/الشعار، 20 حرفاً كحد أقصى]
نصف قطر الانحناء	[على سبيل المثال، قطر الكابل ≥5 ×]	التصنيف الحالي	[على سبيل المثال 5A]
تصنيف الجهد	[على سبيل المثال، 30 فولت AC/DC]	مادة الصلة	[ملصق بالذهب/ملصق بالنيكل/النحاس/الخ.]
أجهزة الاتصال	[على سبيل المثال ، USB Type-C ، Jack 3.5mm ، RJ45]	سترة	مطاط XLPE أو PE أو PVC
وقت التسليم	7-14 يوما بعد تأكيد الطلب	الألوان	[أسود / أبيض / أحمر / Pantone مخصص / الخ ]
درجة الحرارة	-70 درجة مئوية إلى 350 درجة مئوية ((-70 درجة مئوية ~ 350 درجة مئوية)	الحزمة	لفة/صندوق/لوحة/مخصصة
خدمات الدعم	{3}{l}{custom cable, end to end solutions, including precise cutting, crimping and installation of lugs (specify material, e.g., copper/nickel plated) {3}{l}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs}{/custom cable, multicolumn {3}{l}{/custom cable, end to end solutions, including precise cutting, crimping and installation of lugs} (تحديد المواد، على سبيل المثال، النحاس/النيكل مطلي)

مختبر مستقل•معدات اختبار كاملة•مراقبة الجودة الكاملة

نحن نختبر كل منتج بمعايير صارمة لضمان جودة متفوقة وأداء موثوق به.



لا، لا، لا	مادة الاختبار	حالة الاختبار	متطلبات الاختبار	بيانات الاختبار	النتيجة
1	فحص الهيكل	1. تتوافق مع جدول حجم الأسلاك2. الحد الأدنى للسمك ≥ 80% من متوسط السماكة	تتوافق مع الجدول حجم السلك	الرجوع إلى سجل الاختبار	مرر
2	الصدمة الحرارية	لف العينة على قضيب حديدي من الحجم المحدد، وضعها في فرن الشيخوخة في درجة حرارة محددة لمدة ساعة واحدة، وتبريد العينة إلى درجة حرارة الغرفة لمدة 30 دقيقة على الأقل، ثم مراقبة العينة	لا توجد شقوق على سطح العينة	لا يوجد شقوق	مرر
3	تشوه الحرارة	1قم بقياس سمك العينة (وضع قياس العلامة) 2. ضع العينة والجهاز الاختبار في فرن الشيخوخة لتسخينها مسبقًا عند درجة حرارة محددة لمدة ساعة واحدة3.ضع العينة تحت عمود الضغط في جهاز الاختبار لمدة ساعة واحدة4أعد قياس سمك العينة في نفس الموقع	1. لا يجوز تشقق العينة بواسطة عمود الضغط أو تعريض الموصل2. تخفيض السماكة ≤ 50%	الرجوع إلى سجل الاختبار	مرر
4	FT2	تطبيق اللهب القياسي في ارتفاع 125 ملم مرة واحدة	1لا يجب أن تنتشر اللهب على طوله لا يجب أن ينتشر اللهب على المواد القريبة القابلة للاشتعال	الرجوع إلى سجل الاختبار	مرر
5	الشيخوخة	1. خذ خمسة قطع من غطاء بطول 200 ملم. ضع العينات في فرن الشيخوخة عند 158 درجة مئوية لمدة 168 ساعة. بعد إخراج العينات ، ضعها في درجة حرارة الغرفة 23 ± 5 درجة مئوية لمدة 16 ساعة.ثم اختبار التمدد عند الكسر وقوة الشد	1. الإطالة قبل الشيخوخة ≥ 300٪ ، الإطالة بعد الشيخوخة ≥ 80٪ من ذلك قبل الشيخوخة	الرجوع إلى سجل الاختبار	مرر
6	(كولد بيند)	تخزين العينة في صندوق درجة حرارة منخفضة في درجة حرارة محددة لمدة 4 ساعات، عينة الرياح على قضيب حديدي من الحجم المحدد مع الدورات المحددة،التلف الكامل خلال 30 ثانية بعد إخراج العينة من صندوق درجة الحرارة المنخفضة	لا توجد شقوق على سطح العينة	لا يوجد شقوق	مرر
7	مقاومة الموصل	قياس مقاومة موصل قلب واحد متر مع مقياس مقاومة التيار المباشر	عند 20 درجة مئوية، مقاومة 8AWG ≤ 2.23Ω/km	الرجوع إلى سجل الاختبار	مرر

لينكي تكنولوجيا الكابلات (دونغ جوان) المحدودة تركز على البحث والتطوير

توفير الحلول المهنية لشركة كابلاند واير، وخاصة

مختلف العملاء في الصناعات.



كابل روبوت بشري

كابل طاقة AI / كابل البيانات

كابلات أشباه الموصلات / كابلات أوتوماتيكية صناعية

كابل الحاسوب

كابل طاقة جديد

سلك جمال طبي

سلك UL،



لدى لينكي كيبل قدرات متنوعة لتطوير المنتجات والقدرات التقنية لدعم

We have obtained the following product authorization: UL 758 (منتج تم إعتماده من قبل العميل),CCC,RoHs,الوصول,(CE; We)

لقد حصلنا على نظام إدارة الجودة التالي:إيزو 9001-2015(جميع المنتجات)أيزو 13485

(الأجهزة والأدوات الطبية),IATF 16949(صناعة السيارات)



الشهادات

• لقد مررنا UL1007، UL1185، UL1672، UL10070، UL10483، UL1015, UL1569، UL10012، UL10269
• (موصل واحد، عزل حرارة)
• إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى المواد المستخدمة في المواد المستخدمة.
• UL2587، UL2835، UL20276، UL20549, UL211982104، UL2464 ، UL2576 ، UL2661 ، UL2919 ، UL20279 ، UL20886 ، UL21664
• ISO9001 و ISO13485 و TS16949
• CNR - مواد الأسلاك في الأجهزة
• مقطوعة من البلاستيك المعزولة المفردة، مقاس 105 درجة مئوية، 1000 فولت، فئة I، المجموعة A،B،أو AB، FT1 و/أو FT2.
• كابلات PVC غير متكاملة معطلة، مع تصنيف 105 درجة مئوية، 1000 فولت، الفئة I، الفئة I أو الفئة I/Il، المجموعة A، B، أو AB، FT1 و/أو FT2.
• كابل TPU غير متكامل معطوب ، مع تصنيف 80 "C ، 300V ، الفئة I ، الفئة I / Il ، المجموعة A ، B أو AB ، FT1 و / أو FT2

شهادة LINKE UL

1. هل أنت شركة تصنيع أو تجارية؟

   نحن مصنعون محترفون، يمكننا التحكم في طلبك من البداية إلى النهاية، مرحبا بكم في زيارتنا، سنأخذكم في شنشن

2. كيف يمكنني الحصول على عينة لاختبار جودتك؟

   العينات مجانية بالنسبة لك العملاء الجدد من المتوقع أن يدفعوا مقابل تكلفة التوصيل

3. ما هو الحد الأدنى لكمية الطلب؟

   عادةً 100 متر. لكن الكابل ثقيل جداً. من الأفضل أن تطلبي كمية مناسبة لتجنب الشحن الكبير. النقل البحري هو الخيار الأفضل.

4. هل يمكنني الحصول على خصم؟

   هذا يعتمد على كميتك، يمكننا أن نقدم خصمًا وندفع ثمن الشحن، يرجى الاتصال بنا.

5. هل شركتك تقبل إنتاج OEM؟

   نعم، يمكن طباعة اسم شركتك، ونحن حتى تخصيص بطاقة الجودة للترويج لشركتك.

للحصول على مزيد من المعلومات، يرجى الشعور بالحرية في الاتصال بنا!
