مكان المنشأ:
الصين
اسم العلامة التجارية:
Linke
إصدار الشهادات:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
فيديو
فيديو
فيديو

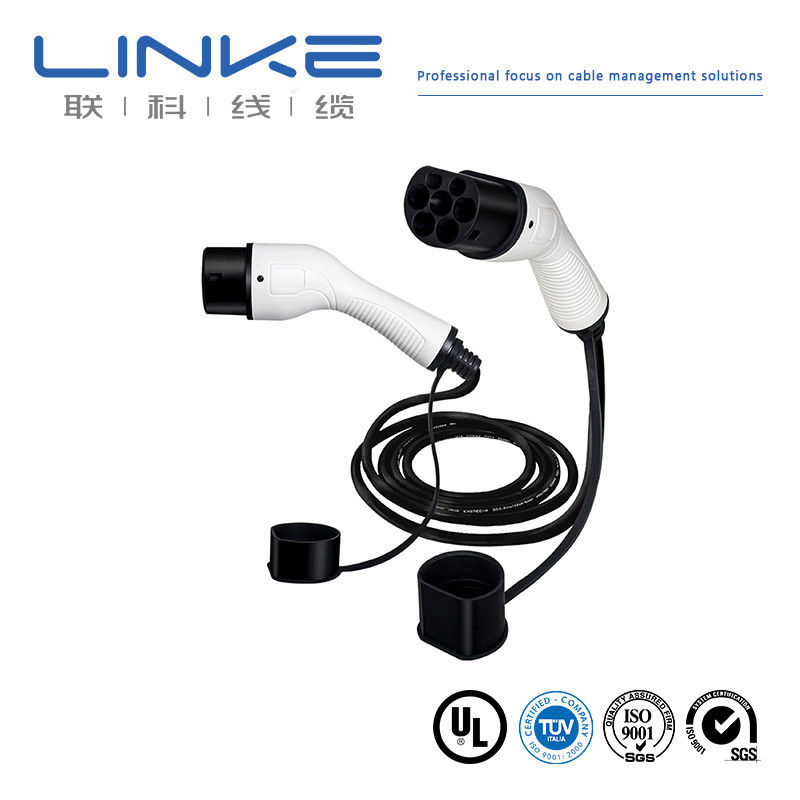

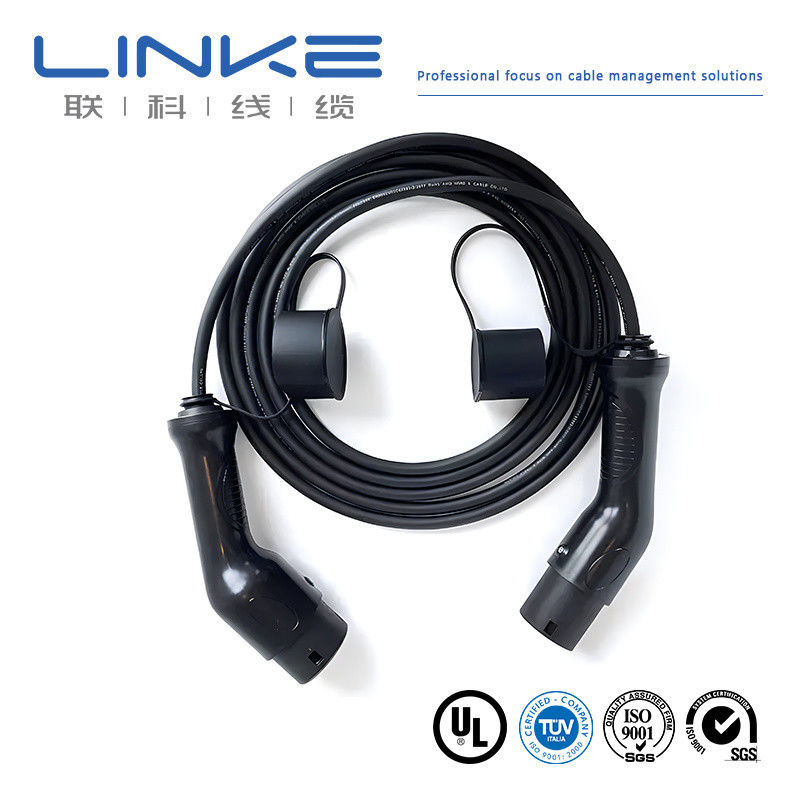

جودة جيدة UL 62 32A 5P 2C*10AWG + 1C*10AWG + 3C*18AWG كابل شحن EV EV
| المواصفات | اسم الكابل | كابل الكهرباء | |||||
| مواصفات الكابل | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + ((3C × 0.75mm2) ((P2) + ((7C × 0.75mm2) | ||||||
| متوافقة مع RoHS | |||||||
| البند | أ: 2C × 80mm2 | ب: 1C × 25mm2 | ج: 1C × 4mm2 | د: ((3C × 0.75mm2) ((P2) | E: ((7C × 0.75mm2) | ||
| القائد | المواد | من النحاس المجرد | |||||
| الحجم | 2580/0.20 ± 0.008mm | 798/0.20 ± 0.008mm | 224/0.15±0.008ملم +10/1# التنسيل + 1000D كيفلار |
40/0.15±0.008mm+ 10/0.19ملم طلاء + 200DKevlar |
40/0.15±0.008mm+ 10/0.19مليمترTinsel+200D كيفلار |
||
| مبالغ زائدة | 12.40±0.25ملم | 7.00±0.20ملم | 2.70±0.15ملم | 1.40±0.10ملم | 1.40±0.10ملم | ||
| العزل | المواد | البلاستيك الحراري(EF2585,85±3A) | |||||
| متوسط سمك الدقيقة | 1.60ملم | 1.20ملم | 1.00ملم | 0.50ملم | 0.50ملم | ||
| الحد الأدنى للسمك في أي نقطة | 1.34ملم | 0.98ملم | 0.80ملم | 0.35ملم | 0.35ملم | ||
| مفرط | 15.60±0.40ملم | 9.60±0.30ملم | 4.70±0.20ملم | 2.50±0.10ملم | 2.50±0.10ملم | ||
| الكابلات-1 | ملء | / | القطن | القطن | |||
| المواد | / | AL-mylar(مواجهة للخارج) | من غير النسيج | ||||
| (برايد) | المواد | / | النحاس المعلب | / | |||
| الحجم | / | 0.12ملم≥ 60% | / | ||||
| السترة الداخلية | المواد | / | الـ TPE | الـ TPE | |||
| متوسط سمك الدقيقة | / | 0.60ملم | 0.60ملم | ||||
| الحد الأدنى للسمك في أي نقطة | / | 0.42ملم | 0.42ملم | ||||
| مفرط | / | 7.20±0.25ملم | 9.70±0.25ملم | ||||
| الكابلات | ملء | حبل PP المقوى | |||||
| المواد | غير من النسيج ((≥ 25% متداخلة) | ||||||
| التجميع | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + ((3C × 0.75mm2) ((P2) + ((7C × 0.75mm2) | ||||||
| السترة | المواد | الـ TPU | |||||
| متوسط سمك الدقيقة | 2.80ملم | ||||||
| الحد الأدنى للسمك في أي نقطة | 2.28ملم | ||||||
| مفرط | 38.00 + 0.6/-1.00ملم | ||||||
| الخصائص الكهربائية | الخصائص المادية | ||||||
| الجهد الاسمي:1000 فولت متزامن | قوة السحب:≥20MPa | اختبار الضغط عند درجة حرارة عالية:≤50% | |||||
| درجة الحرارة الاسمية:السترة -40~90 درجة مئوية | الطول:≥300٪ | اختبار الصدمة الحرارية:لا يوجد شق | |||||
| العزل -40~125oC | حالة الشيخوخة:110±1 درجة مئوية × 168 ساعة | اختبار التوافق:GB/T 33594 | |||||
| المقاومة القصوى للمرشد(20 درجة مئوية): | النسبة المئوية من قوة السحب الأصلية:≤ ± 30% | اختبار مقاومة السحق:GB/T 33594 | |||||
| أ:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | النسبة المئوية للمطول الأصلي:≤ ± 30% | المنحني حول الاختبار:GB/T 33594 | |||||
| العزل مقاومة الجهد ((نواة A&B، 10m): | اختبار اللهب:GB/T 18380.12-2008 | راديو الانحناء:6*OD | |||||
| التيار المتردد 2.5kV/5min، تيار تسرب≤5mA | اختبار التجمد الاصطناعي:GB/T 33594 | المقاومة للكش:≥2000 مرة | |||||
| الكابل المكتمل مقاومة الجهد ((نواة A إلى A&B، 10m): | اختبار تأثير درجة حرارة منخفضة:-40 درجة مئوية × 16 ساعة، لا يوجد شق | مقاومة للمواد الكيميائية:GB/T 33594 | |||||
| التيار المتردد 3.5kV/15min، تيار تسرب≤5mA | حمض الإجهاد الكيميائي:محلول قلي من N-Oxal-acid، محلول N-sodium hydroxide:GB/T 33594 | ||||||
| المقاومة العازلة(20 درجة مئوية، النواة من A إلى A & B):500MΩ.km | مركبة متدحرجة:يجب أن تكون متطلبات وأساليب الاختبار متسقة مع GB/T 20234.1-2015 7.21 | ||||||
| الهيكل | |||||||||||
| لا. | الموصل mm2 | العزل | 20oCمقاومة الموصل (Ω/KM) | ||||||||
| موصلملم2 | الهيكل(ن/ملم) | قائد الموسيقى DIA (((ملم) | قائد | سمك (ملم) | المواد | العزلOD (ملم) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | النحاس | 0.6 | السيليكون | 2.90±0.15 | ≤127 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | النحاس | 0.7 | السيليكون | 3.50±0.15 | ≤760 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | النحاس | 0.8 | السيليكون | 4.30±0.15 | ≤471 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | النحاس | 0.8 | السيليكون | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | النحاس | 1.00 | السيليكون | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | النحاس | 1.10 | السيليكون | 8.00±030 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | النحاس | 1.3 | السيليكون | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | النحاس | 1.3 | السيليكون | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | النحاس | 1.50 | السيليكون | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | النحاس | 1.50 | السيليكون | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | النحاس | 1.50 | السيليكون | 17.50±0.50 | ≤0.196 | |||
1. أأنتِ شركة تصنيع أو شركة تجارية؟
نحن مصنعون محترفون يمكننا التحكم في طلبك من البداية إلى النهاية
مرحباً بكم في زيارتنا سوف نأخذكم من شنتشن
2كيف يمكنني الحصول على عينة لاختبار جودتك؟
العينات مجانية بالنسبة لك العملاء الجدد من المتوقع أن يدفعوا ثمن تكلفة التوصيل
3ما هو الحد الأدنى لكمية الطلب؟
عادةً 100 متر لكن الكابل ثقيل جداً
من الافضل ان تطلبي كمية مناسبة لتجنبي الشحن الكبير
النقل البحري هو الخيار الأفضل
4هل يمكنني الحصول على خصم؟
هذا يعتمد على كميتك، يمكننا أن نقدم خصمًا وندفع ثمن الشحن، يرجى الاتصال بنا.
5هل شركتك تقبل بإنتاج الـ OEM؟
نعم، يمكن طباعة اسم شركتك، ونحن حتى تخصيص بطاقة الجودة لترويج شركتك
أرسل استفسارك مباشرة إلينا
